Denumire oficială: ORDIN nr. 2.741 din 1 noiembrie 2011 privind aprobarea reglementării tehnice "Normativ pentru proiectarea, execuția și exploatarea instalațiilor electrice aferente clădirilor", indicativ I 7-2011
| EMITENT |
| EMITENT |
| Elementul de la care se măsoară distanța | Distanțe minime^1), 2) (cm) | |||||||||
| Conductoare, bare, tuburi (același circuit sau circuite diferite) | Conducte sau instalații cu fluide incombustibile | Conducte sau instalații cu fluide combustibile | Elemente de construcție^3) | |||||||
| Trasee paralele | Intersecții | Reci T ≤ +40°C | Calde T > +40°C | Trasee paralele | Intersecții | Incombustibile | Combustibile | |||
| Trasee paralele | Intersecții | Trasee paralele | Intersecții | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| Conductoare neizolate^4) montate pe izolatoare, pe pereți, la interior | 10 | 10 | 10 | 10 | 10 | 10 | 100 | 100 | 10 | 20 |
| Conductoare izolate^4) montate pe izolatoare, pe pereți, la interior | 5 | 5 | 5 | 5 | 200 | 150 | 50 | 50 | 5 | 10 |
| Bare electrice montate pe izolatoare | 5 | 5 | 5 | 5 | 5 | 5 | 50 | 50 | 5 | 10 |
| Tuburi și țevi de protecție montate: | ||||||||||
| - aparent, în ghene | 0 | 0 | 5 | 3 | 100 | 50 | 40 | 5 | 0 | Tub metalic 0 Microtub HDPE pentru fibră optică 3 |
| - sub tencuială, înglobate | 0 | 0 | 5 | 3 | 20 | 5 | 10 | 5 | 0 | Tub PVC 3 Microtub HDPE pentru fibră optică 3 |
| Conductoare cu izolație și manta montate sub tencuială (înglobate) | 0 | 0 | 5 | 3 | 20 | 5 | 10 | 5 | 0 | 3 |
| ^1) Distanțele minime se măsoară de la suprafețele exterioare ale conductoarelor, barelor, tuburilor, dozelor. ^2) Distanțele față de conductoarele electrice și alte elemente ale protecției la trăsnet se stabilesc conform cap. 6. ^3) Pentru construcții din categoria BE3a, BE3b, cu risc foarte mare de incendiu, distanțele se stabilesc conform prevederilor din NP 099-04. ^4) Pentru conductoarele electrice montate pe izolatoare, pe pereți, la exterior, distanțele față de elementele din coloanele 2...7 ale tabelului sunt de minimum 15 cm, iar față de alte elementele de pe traseu, distanțele sunt de minimum 30 cm. | ||||||||||
| Nr. crt. | Denumirea instalației tehnologice | Distanța minimă, cm | Observații | ||
| Intersecții | Apropieri | ||||
| 1 | Conducte sau rezervoare cu fluide reci (t ≤ 40°C) | incombustibile | 3 | 5 | Distanțele se pot reduce până la montarea pe conductă sau rezervor, când cablul este armat sau protejat în țeavă metalică |
| combustibile | 50 | 100 | |||
| 2 | Conducte sau instalații cu suprafețe calde (t_izolație > + 40°C) | 50 | 100 | Distanțele se pot reduce în condițiile în care cablurile sunt rezistente la temperatura respectivă sau sunt protejate termic (paravane termice, etc.). | |
| 3 | Conducte de aer comprimat | 20 | 20 | Distanțele nu se normează în cazul conductelor cu presiunea aerului sub 12 daN/cmp care deservesc instalațiile electrice | |
| 4 | Instalații care prelucrează materiale combustibile solide, inclusiv depozitarea materialelor respective | 100 | 100 | În funcție de condițiile locale distanțele se majorează conform prevederilor din normele specifice tehnologiei sau mediului respectiv. | |
| Distanțele indicate la pct. 4 nu se aplică pe porțiunea de intrare a cablurilor pentru alimentarea instalațiilor respective. | |||||
| Varianta de dotare | Componența apartamentului | Puterea instalatăPi [kW] | k_u |
| Dotare cu receptoare electrocasnice pentru iluminat, conservare hrană, audiovizual, activități gospodărești și asigurarea apei calde, a încălzirii și al gătitului fără utilizarea energiei electrice. | Garsonieră cu 1 cameră + dependințe | 8 | 0,650 |
| Apartament cu 2 – 3 camere + dependințe | 12 | 0,500 | |
| Apartament cu 4 – 5 camere + dependințe cu suprafață locuită < 100 mp | 20 | 0,300 | |
| Apartament cu 4 – 5 camere + dependințe cu suprafață locuită > 100 mp | 20 | 0,500 | |
| Vilă ≤ 5 camere + dependințe | 20 | 0,600 | |
| Vilă > 5 camere + dependințe | 25 | 0,600 | |
| Dotare cu receptoare electrocasnice pentru iluminat, conservare hrană, audiovizual, activități gospodărești și asigurarea încălzirii și al gătitului fără utilizarea energiei electrice. | Garsonieră cu 1 cameră + dependințe | 10 | 0,650 |
| Apartament cu 2 – 3 camere + dependințe | 15 | 0,430 | |
| Apartament cu 4 – 5 camere + dependințe | 23 | 0,390 | |
| Asigurarea electrică a apei calde . | Vilă ≤ 5 camere + dependințe | 23 | 0,600 |
| Vilă > 5 camere + dependințe | 28 | 0,600 | |
| Dotare cu receptoare electrocasnice pentru iluminat, conservare hrană, audiovizual, activități gospodărești și asigurarea încălzirii fără utilizarea energiei electrice. Asigurarea electrică a apei calde și a gătitului. | Garsonieră cu 1 cameră + dependințe | 13 | 0,650 |
| Apartament cu 2 – 3 camere + dependințe | 18 | 0,550 | |
| Apartament cu 4 – 5 camere + dependințe | 26 | 0,500 | |
| Vilă ≤ 5 camere + dependințe | 26 | 0,650 | |
| Vilă > 5 camere + dependințe | 30 | 0,650 | |
| Dotare cu receptoare electrocasnice pentru iluminat, conservare hrană, audiovizual, activități gospodărești. Asigurarea apei calde, a încălzirii și al gătitului cu utilizarea energiei electrice. | Garsonieră cu 1 cameră + dependințe | 18 | 0,550 |
| Apartament cu 2 – 3 camere + dependințe | 23 | 0,600 | |
| Apartament cu 4 – 5 camere + dependințe | 32 | 0,600 | |
| Vilă ≤ 5 camere + dependințe | 32 | 0,650 | |
| Vilă > 5 camere + dependințe | 35 | 0,650 |
| Nr. de apartamente | Apartamente cu o camerăkW | Apartamente cu 2 - 3 camerekW | Apartamente cu 4 - 5 camerekW | k_s |
| 1 | 8 | 12 | 20 | 1 |
| 2 | 16 | 24 | 40 | 0,90 |
| 3 | 24 | 36 | 60 | 0,90 |
| 4 | 32 | 48 | 80 | 0,83 |
| 5 | 40 | 60 | 100 | 0,83 |
| 6 | 48 | 72 | 120 | 0,83 |
| 7 | 56 | 84 | 140 | 0,72 |
| 8 | 64 | 96 | 160 | 0,72 |
| 9 | 72 | 108 | 180 | 0,72 |
| 10 | 80 | 120 | 200 | 0,66 |
| 11 | 88 | 132 | 220 | 0,62 |
| 12 | 96 | 144 | 240 | 0,62 |
| 13 | 104 | 156 | 260 | 0,55 |
| 14 | 112 | 168 | 280 | 0,55 |
| 15 | 120 | 180 | 300 | 0,55 |
| 16 | 128 | 192 | 320 | 0,52 |
| 17 | 136 | 204 | 340 | 0,50 |
| 18 | 144 | 216 | 360 | 0,50 |
| 19 | 152 | 228 | 380 | 0,48 |
| 20 | 160 | 240 | 400 | 0,48 |
| Nr. crt. | Destinația consumatorului | Puterea instalată (orientativă) | k_u | |||
| Specifică | Totală | |||||
| U.M. | Valoare | kW | ||||
| 1 | Magazine, spații comerciale, servicii (inclusiv reclame) | W/mp | 75 ... 100 | - | 0,80 | |
| 2 | Hoteluri | - cameră | kW/cam | 1 | - | 0,70 |
| - restaurant | - | - | 15 ... 100 | 0,90 | ||
| 3 | Sedii administrative, politice, economice etc. | W/mp | 120 ... 200 | - | 0,90 | |
| 4 | Policlinici | - | - | 20 ... 140 | 0,65 | |
| 5 | Spitale, clinici, sanatorii | W/pat | 500... 1000 | - | 0,70 | |
| 6 | Creșe, grădinițe, cămine | W/mp | 20 ... 50 | - | 0,75 | |
| 7 | Școli generale licee | W/mp | 20 ... 50 | - | 0,75 | |
| 8 | Facultăți, institute de învățământ superior | W/mp | 50 ... 75 | - | 0,80 | |
| 9 | Teatre, filarmonici, muzee, săli de expoziție, etc | W/mp | 50 ... 75 | - | 0,60 ÷ 0,75 | |
| 10 | Cinematografe | - | - | 50 ... 70 | 0,70 | |
| 11 | Puncte termice | - | - | 80 ... 120 | 0,85 | |

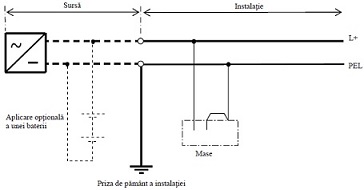

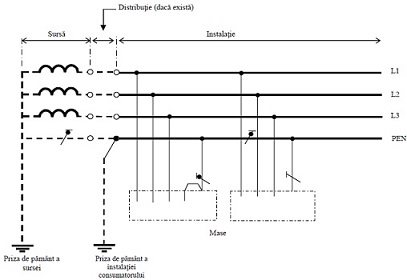

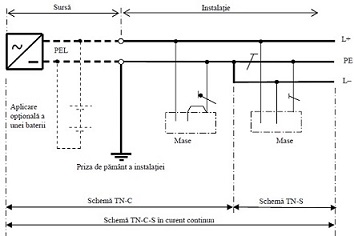

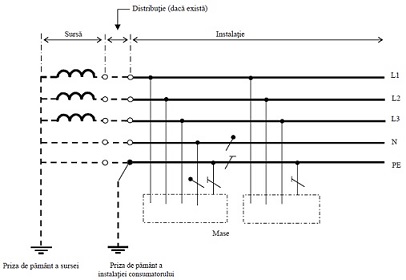

3.3.2.3. Rețeaua TN are un punct al alimentării legat direct la pământ, masele instalației fiind legate la acest punct prin conductoare de protecție. În acest tip de rețea, curentul de defect între fază și masă este un curent de scurtcircuit. Se disting trei tipuri de rețele TN în funcție de dispunerea conductorului neutru și a conductorului de protecție.3.3.2.4. Rețeaua TN-S, în care un conductor de protecție distinct este folosit pentru întreaga rețea (fig. 3.1.). Se utilizează:– când trebuie separate PE și N pentru asigurarea funcționării protecției;– de la ultimul tablou legat la pământ spre receptor.
1 - impedanța foarte mare sau lipsa legăturii. 2 - conductorul neutru poate fi distribuit sau nedistribuit. Varianta nedistribuit este recomandată.| Tipul de rețea | Recomandate | Posibile | Nerecomandate |
| Rețea cu fider de alimentare, cu lungime foarte mare și rezistență redusă a prizei de pământ (mai mică de 10 Ω) | - | TT | - |
| TN | |||
| IT | |||
| Rețea cu fider de alimentare, cu lungime foarte mare și rezistență mare a prizei de pământ (peste 30 Ω) | TN | TT | IT |
| Rețea cu perturbații electromagnetice frecvente (exemplu: emiterea de unde radio și televiziune) | TN | TT | IT |
| Rețea exterioară cu conductoare aeriene | TT | TN | IT |
| Sarcini sensibile la curenți de defect importanți (exemplu: motoare electrice) | IT | TT | TN |
| Rețea cu nivel redus de izolație (cuptoare electrice, instalații de sudare, elemente de încălzire, echipamente din bucătărie) | TN | TT | IT |
| Rețea cu sarcini cuprinzând receptoare cu risc în serviciu și cu defecțiuni frecvente (poduri rulante, macarale, convertoare) | TN | TT | IT |
| Rețea cu numeroase echipamente electronice | TN-S | TT | TN-C |
| Rețea care necesită continuitate de alimentare în serviciu (săli de operație, săli de dirijare a zborurilor) | IT | - | TN |
| TT |
1) Conductorul activ (L-) poate fi izolat sau legat la pământ printr-o impedanță mare.
| Rețeaua (schema) | 50V < Uo ≤ 120V s | 120V < Uo ≤ 230V s | 230V < Uo ≤ 400V s | Uo > 400V s | ||||
| c.a. | c.c. | c.a. | c.c. | c.a. | c.c. | c.a. | c.c. | |
| TN | 0,8 | Nota 1 | 0,4 | 1 | 0,2 | 0,4 | 0,1 | 0,1 |
| TT | 0,3 | Nota 2 | 0,2 | 0,4 | 0,07 | 0,2 | 0,04 | 0,1 |
| Dacă în rețelele TT întreruperea se realizează de un dispozitiv de protecție la supracurent și legătura de echipotențializare de protecție este conectată cu toate părțile conductoare străine în cadrul instalației, pot fi utilizați timpii maximi de întrerupere aplicabili pentru rețelele TN. Uo este tensiunea nominală în c.a. sau c.c. între linie și pământ. | ||||||||
| Nota 1 - Întreruperea poate fi necesară pentru alte motive decât protecția împotriva șocului electric. Nota 2 - Dacă întreruperea este asigurată de un DDR, a se vedea pct. 4.1.5.2. | ||||||||
| ^1) Timpul maxim de întrerupere corespunde pentru o tensiune de atingere U_L = 50V | ||||||||
4.1.4.2.2.3. Echipamentul electric având numai izolație de bază trebuie să aibă o izolare suplimentară aplicată în timpul montării instalației electrice, asigurând un grad de securitate echivalent echipamentului electric conform 4.1.4.2.2.2. și respectând 4.1.4.2.3.1. până la 4.1.4.2.3.3.
4.1.4.2.2.2.4. Echipamentul electric având părțile active neizolate trebuie să aibă o izolație întărită aplicată în timpul procesului de montare a instalației electrice, asigurând un grad de protecție echivalent echipamentului electric conform 4.1.4.2.2.2. și respectând 4.1.4.2.3.1. până la 4.1.4.2.3.3. O astfel de izolație se aplică numai unde caracteristicile constructive împiedică aplicarea izolației duble.
4.1.4.2.3. Prevederi pentru carcase4.1.4.2.3.1. Echipamentul electric fiind pregătit pentru punerea în funcțiune, având toate părțile active separate numai printr-o izolație de bază, acestea trebuie să fie instalate în interiorul unei carcase electroizolante care asigură cel puțin un grad de protecție IPXXB sau IP 2X.4.1.4.2.3.2. Carcasele trebuie să îndeplinească următoarele condiții:– nu trebuie traversată de părți conductoare care pot transmite un potențial;– nu trebuie să conțină niciun șurub sau alte mijloace de fixare electroizolante care trebuie îndepărtate la montare sau întreținere și care ar putea fi înlocuite cu altele metalice care ar putea deteriora izolația carcasei;– dacă carcasa trebuie traversată de elemente metalice (de exemplu pentru manetele de acționare a aparatelor încastrate), acestea trebuie să fie amplasate astfel încât protecția împotriva șocului electric să nu fie deteriorată.4.1.4.2.3.3. Acolo unde capacele sau ușile carcasei electroizolante pot fi deschise fără utilizarea unei scule sau a unei chei, toate părțile conductoare accesibile trebuie să fie în spatele unei bariere izolante (cu un grad de protecție cel puțin IPXXB sau IP 2X). Această barieră poate fi îndepărtată numai prin utilizarea unei scule sau a unei chei.4.1.4.2.3.4. Părțile conductoare închise într-o carcasă electroizolantă nu trebuie legate la conductorul de protecție. O excepție trebuie făcută pentru conductoarele de protecție care în mod necesar trec prin carcasă pentru a proteja alte elemente ale echipamentului electric al cărui circuit de alimentare trece prin carcasă. Elementele conductoare de protecție se vor izola ca și părțile active și vor fi marcate cu simbolul PE.4.1.4.2.3.5. Carcasa nu trebuie să afecteze funcționarea echipamentului protejat în acest fel.4.1.4.2.4. Prevederi pentru sisteme de pozare4.1.4.2.4.1. Sistemul de pozare trebuie să îndeplinească următoarele condiții:– tensiunea nominală a sistemului de pozare nu este mai mică decât tensiunea nominală a sistemului, dar cel puțin 300/500V;– protecția mecanică adecvată a izolației de bază este asigurată prin una sau mai multe dintre următoarele metode:a) prin mantaua nemetalică a cablului saub) jgheaburi închise și tuburi profilate nemetalice conform standardelor pe părți CEI 61084 sau tuburi nemetalice conform SR EN 61386.4.1.4.3. Măsura de protecție prin utilizarea tensiunilor foarte joase de securitate (TFJS) și foarte joase de protecție (TFJP).4.1.4.3.1. Generalități4.1.4.3.1.1. Protecția prin utilizarea tensiunii foarte joasă este o măsură de protecție care constă din unul dintre cele două circuite de tensiune foarte joasă:– TFJS;– TFJP. Această măsură de protecție necesită:– limitarea tensiunii în circuitele TFJS sau TFJP la limita superioară a tensiunii pentru domeniul I de tensiune, 50 V tensiune alternativă sau 120 V tensiune continuă (a se vedea SR HD 193S2);– separarea de protecție a circuitelor TFJS sau TFJP de toate celelalte circuite;– izolație de bază între circuitele TFJS sau TFJP;– numai pentru circuitele TFJS, izolație de bază între circuitele TFJS și pământ.4.1.4.3.1.2. Utilizarea TFJS sau TFJP este considerată ca o măsură de protecție în toate situațiile. În anumite amplasamente speciale standardele pe părți SR HD 60364-7 sau HD 384.7 limitează valoarea tensiunii foarte joase la o valoare mai mica de 50V tensiune alternativă sau 120 V tensiune continuă (vezi cap. 7).4.1.4.3.2. Prevederi pentru protecția împotriva atingerii directe și protecția împotriva atingerii indirecte. Protecția de bază și protecția la defect se considera a fi îndeplinită când:– tensiunea nominala nu poate depăși limita superioară în domeniul I de tensiune;– alimentarea provine de la una din sursele de la 4.1.4.3.3.;– sunt îndeplinite condițiile de la 4.1.4.3.4. Tensiunile continui pentru circuitele TFJ generate de un convertor cu semiconductoare necesită un circuit intern de tensiune alternativă care depășește tensiunea continuă din motive fizice. Acest circuit intern de tensiune alternativă nu este considerat ca un circuit cu tensiune mai mare în sensul acestui articol. Între circuitele interne și circuitele externe este necesară separarea de protecție. În rețelele de tensiune continuă cu baterii, tensiunile pentru încărcarea bateriei și tensiunile în regim flotant depășesc tensiunea nominală a bateriei. Această tensiune nu necesită nici o măsură de protecție suplimentară, dacă nu depășește 75 V în tensiune alternativă. sau 150V în tensiune continuă.4.1.4.3.3. Surse pentru TFJS și TFJP Următoarele surse pot fi utilizate pentru rețelele TFJS și TFJP: ● un transformator de securitate (conform cu recomandările din SR EN 61558-2-6:2002). ● sursă de tensiune care asigură un grad de securitate echivalent cu cel al transformatorului de securitate (de exemplu motor generator cu înfășurări asigurând o separare echivalentă). ● sursă electrochimică (de exemplu o baterie) sau altă sursă independentă a unui circuit cu tensiune mai mare (de exemplu un generator antrenat de un motor Diesel). ● unele dispozitive electronice unde au fost stabilite măsuri de prevedere pentru a se asigura că, și în cazul unui defect intern, tensiunea la bornele de ieșire nu poate depăși valorile de la 4.1.4.3.1.1. Exemple de astfel de dispozitive includ echipamentul de încercarea izolației și dispozitivele de monitorizare. Dacă există tensiuni mai mari la bornele de ieșire, conformitatea cu acest articol poate fi realizată, dacă tensiunea de ieșire este în limitele de la art.4.1.4.3.1.1. când este măsurată cu un voltmetru cu o rezistență internă de cel puțin 3000 Ω. ● sursele mobile de alimentare la joasă tensiune, trebuie alese și montate conform cu prescripțiile pentru protecție prin utilizarea unei izolații duble sau întărite.4.1.4.3.4. Prevederi pentru circuitele TFJS și TFJP4.1.4.3.4.1. Circuitele TFJS și TFJP trebuie să aibă:– izolație întărită între părțile active și alte circuite TFJS sau TFJP;– separare de protecție intre părțile active ale circuitelor care nu sunt TFJS sau TFJP, asigurată prin izolație dublă sau întărită sau izolație de bază și de ecran de protecție pentru tensiunea cea mai înaltă prezentă. Circuitele TFJS trebuie să aibă izolație de bază între părțile active și pământ. Circuitele TFJP și/sau părțile conductoare accesibile ale echipamentului alimentat prin circuite TFJP pot fi legate la pământ. Legarea la pământ a circuitelor TFJP poate fi realizată printr-o conectare la pământ sau la un conductor de protecție din interiorul sursei.4.1.4.3.4.2. Separarea de protecție a sistemului de pozare a circuitelor TFJS sau TFJP de părțile active a altor circuite, care are cel puțin izolație de bază, poate fi realizată astfel:– conductoarele circuitelor TFJS sau TFJP trebuie să fie închise într-o manta nemetalică sau o carcasa electroizolantă, suplimentar față de izolația de bază;– conductoarele circuitelor TFJS sau TFJP trebuie separate de conductoarele circuitelor cu tensiuni mai mari decât cele din domeniul I printr-o manta metalică legată la pământ sau ecran metalic legat la pământ;– conductoarele circuitului la tensiuni mai mari decât domeniul I pot fi incluse în cabluri multiconductoare sau alte grupări de conductoare dacă conductoarele TFJS sau TFJP sunt izolate pentru cea mai mare tensiune prezentă;– prin separare fizică;– sistemul de pozare al altor circuite este cu izolație dublă sau întărită (conform art. 4.1.4.2.4.1).4.1.4.3.4.3. Prizele și fișele în rețelele TFJS și TFJP trebuie să îndeplinească următoarele condiții:– fișele să nu permită introducerea în prize pentru alte sisteme de tensiune;– prizele nu trebuie să permită introducerea fișelor pentru alte sisteme de tensiune;– fișele și prizele în sistem TFJS nu trebuie să aibă contact pentru conductor de protecție.4.1.4.3.4.4. Părțile conductoare accesibile în circuitele TFJS nu trebuie legate la pământ sau la conductoare de protecție sau părți conductoare accesibile ale altui circuit.4.1.4.3.4.5. Dacă tensiunea nominală depășește 25 V tensiune alternativă sau 60 V tensiune continuă sau dacă echipamentul este imersat, protecția de bază (protecția împotriva atingerii directe) pentru circuite TFJS sau TFJP trebuie asigurat prin:– izolație de bază a părților active;– bariere sau carcase. Protecția de bază (împotriva atingerii directe) nu este necesară, în general, în condiții de mediu uscat (AD1) pentru:– circuite TFJS unde tensiunea nominală nu depășește 25 V tensiune alternativă sau 60 V tensiune continuă;– circuite TFJP unde tensiunea nominală nu depășește 25 V tensiune alternativă sau 60 V tensiune continuă și părțile conductoare accesibile și/sau părțile active sunt conectate prin conductor de protecție la borna principală de legare la pământ. În toate celelalte cazuri protecția de bază nu este necesară dacă tensiunea nominală a circuitelor TFJS sau TFJP nu depășește 12 V tensiune alternativă sau 30 V tensiune continuă.4.1.4.4. Măsura de protecția prin separarea electrică4.1.4.4.1. Generalități4.1.4.4.1.1. Separarea electrică este o măsură de protecție prin care:– protecția de baza este asigurată prin izolația de bază a părților active sau prin bariere sau carcase conform art. 4.1.2.3;– protecția la defect este asigurată prin separarea simplă a circuitului de alte circuite sau față de pământ.4.1.4.4.1.2. Această măsură de protecție trebuie limitată la alimentarea unui singur echipament de utilizare curentă, de la o sursă nelegată la pământ cu separare simplă. Atunci când este utilizată această măsură de protecție, este necesar să existe conformitatea izolației de bază cu standardul de produs.4.1.4.4.1.3. Dacă mai multe echipamente de utilizare curentă sunt alimentate dintr-o sursă de separare trebuiesc îndeplinite condițiile de la art. 4.1.4.4.1.4. până la 4.1.4.4.1.11.4.1.4.4.1.4. Toate echipamentele trebuie să fie conform prevederilor protecției de bază (împotriva atingerilor directe) de la art.4.1.2.1.A) și 4.1.4.2.4.1.4.4.1.5. Protecția prin separarea electrică a alimentării pentru mai multe echipamente (receptoare) trebuie să fie asigurată de îndeplinirea condițiilor din art. 4.1.4.4.1.1.4.1.4.4.1.6. Trebuie luate măsuri de prevedere pentru a proteja circuitul separat (rezultat prin separare electrică) de deteriorarea și defectarea izolației (de exemplu prin alegerea sistemului de pozare).4.1.4.4.1.7. Părțile conductoare accesibile ale circuitelor separate trebuie conectate prin legături de echipotențializare nelegate la pământ. Acestea nu trebuie conectate la conductoare de protecție sau părți conductoare accesibile ale altor circuite.4.1.4.4.1.8. Toate prizele trebuie să aibă contacte de protecție conectate la sistemul de echipotențializare prevăzut la art.4.1.4.4.1.7.4.1.4.4.1.9. Toate cablurile utilizate trebuie să conțină un conductor de protecție pentru a fi utilizat drept conductor de echipotențializare conform art. 4.1.4.4.1.7. Această condiție nu este necesară când se alimentează un echipament cu izolație dublă sau întărită.4.1.4.4.1.10. Trebuie să existe asigurarea că la apariția a două defecte simultane, pe două conductoare de polarități diferite, un dispozitiv de protecție va întrerupe alimentarea într-un timp mai mic decât cel din tabelul 4.1.4.1.4.4.1.11. Se recomandă ca produsul dintre tensiunea nominală a circuitului (în V) și lungimea (în m) a unui sistem de separare să nu depășească 100.000 Vm și ca lungimea rețelei să nu fie mai mare de 500 m.4.1.4.4.2. Prevederi pentru protecția de bază împotriva atingerii directe Toate echipamentele electrice trebuie să fie prevăzute cu una din prevederile protecției de baza de la subcap. 4.1.2. sau din măsurile de protecție de la subcap. 4.1.4.4.1.4.4.3. Prevederi pentru protecție în caz de defect împotriva atingerilor indirecte4.1.4.4.3.1. Circuitul separat trebuie alimentat de la o sursă cu cel puțin separare simplă și tensiunea circuitului separat să nu depășească 500 V.4.1.4.4.3.2. Părțile active separate nu trebuie conectate la nici un punct al altui circuit, la pământ sau la un conductor de protecție. Între circuite se va asigura izolația de bază.4.1.4.4.3.3. Cablurile flexibile sau cordoanele folosite vor fi vizibile pe tot traseul pentru prevenirea deteriorărilor mecanice sau de orice altă natură.4.1.4.4.3.4. Pentru circuitele separate se recomandă trasee diferite de ale altor circuite. Dacă sunt în același sistem de pozare, trebuie utilizate cabluri fără acoperiri metalice, conductoare izolate în tuburi electroizolante, tuburi profilate izolante sau jghiaburi izolante, în următoarele condiții:– tensiunea nominală nu este mai mică decât cea mai mare tensiune nominală;– fiecare circuit este protejat împotriva supracurentului electric.4.1.4.4.3.5. Părțile conductoare accesibile ale circuitelor de separare nu trebuie conectate la nici una din părțile conductoarele accesibile ale altui circuit, la pământ sau la un conductor de protecție.4.1.5. Măsuri tehnice suplimentare de protecție4.1.5.1. Generalități4.1.5.1.1. O măsură suplimentară de protecție însoțește întotdeauna:– o măsură tehnică de protecție pentru protecția de bază (conform 4.1.2.1.) sau– o măsură tehnică principală pentru protecția în caz de defect (conform 4.1.3.2.)4.1.5.1.2. O măsură suplimentară de protecție nu trebuie să împiedice nici una din măsurile de protecție menționate la 4.1.2. și 4.1.3.4.1.5.2. Protecția suplimentară prin deconectarea automată la apariția unui curent de defect periculos prin utilizarea dispozitivelor de protecție la curent diferențial rezidual (DDR)4.1.5.2.1. În sistemele de tensiune alternativă trebuie prevăzută o protecție suplimentară printr-un dispozitiv de protecție la curent diferențial rezidual (DDR) care nu depășește 30 mA pentru (conform cu recomandările din SR HD 60364-4-41):– prize de utilizare generală și/sau receptoare electrice cu un curent nominal care nu depășește 32 A;– echipamente mobile pentru utilizări în exterior cu un curent nominal care nu depășește 32 A;– pentru circuitele de iluminat, în locuințele unifamiliale.
(la 12-07-2023,
Punctul 4.1.5.2.1. , Punctul 4.1.5.2. , Punctul 4.1.5. , Punctul 4.1. , Capitolul 4 a fost modificat de Punctul 12. , Articolul I din ORDINUL nr. 959 din 18 mai 2023, publicat în MONITORUL OFICIAL nr. 512 din 12 iunie 2023
)
4.1.5.2.2. Utilizarea DDR având un curent diferențial rezidual nominal care nu depășește 30 mA, este recunoscută ca protecție suplimentară în cazul protecției de bază și/sau a protecției la defect sau din neatenția utilizatorilor.4.1.5.2.3. Utilizarea unor astfel de dispozitive nu este recunoscută ca un mijloc unic de protecție și nu trebuie să împiedice aplicarea uneia dintre măsurile de protecție specificate de la art. 4.1.1.1.4.1.5.2.4. Curenții electrici nominali ai dispozitivului de protecție la curent diferențial rezidual S pentru utilizări casnice și similare conform recomandărilor din SR EN 61008-1 și SR EN 61009-1 sunt: 6-10-30-100-300-500 mA și 1 A.4.1.5.2.5. Clasificarea dispozitivelor DDR pentru utilizări casnice și similare, conform recomandărilor SR EN 61008-1 și SR EN 61009-1, este:– de tip "AC" pentru care declanșarea este dată de curentul rezidual sinusoidal alternativ aplicat brusc sau care crește lent;– de tip "A" pentru care declanșarea este dată atât de curentul rezidual sinusoidal alternativ cât și de curentul rezidual continuu (pulsatoriu) aplicați brusc sau care cresc lent.4.1.5.2.6. Clasificarea dispozitivelor DDR pentru utilizări industriale, conform recomandărilor din SR EN 60947-2, este:– de tip "AC" și "A" și suplimentar– de tip "B" pentru care declanșarea este dată de:– curenți reziduali sinusoidali;– curenți reziduali pulsatorii;– curenți reziduali pulsatorii cu o componentă continuă de 6 mA;– pentru curenți reziduali care pot proveni de la circuite redresoare cum ar fi: ● redresor simplă alternanță cu sarcina capacitivă care produce un curent continuu neted; ● punte redresoare trifazată în stea sau punte hexafazată; ● punte redresoare dublă alternanță. Dispozitivele DDR sunt cu sau fără controlul unghiului de fază, independență de polaritate, pentru curenți electrici care se aplică brusc sau cu creștere lentă.4.1.5.2.7. Clasificarea dispozitivelor DDR pentru utilizări casnice și similare și industriale conform recomandărilor din SR EN 61008-1, SR EN 61009-1 și SR EN 60947-2 în funcție de existența temporizării este:– fără temporizare, de uz general, cu timpi de declanșare între 40 ... 300 ms în funcție de valoarea curentului diferențial rezidual de defect comparativ cu curentul diferențial rezidual nominal al dispozitivului;– cu temporizare tip "S" pentru asigurarea selectivității, cu timpi de declanșare între 150 ... 500 ms, în funcție de valoarea curentului diferențial rezidual de defect comparativ cu curentul diferențial rezidual nominal al dispozitivului.4.1.5.2.8. Dacă se montează dispozitive diferențiale reziduale, selectivitatea, conform recomandărilor din SR CEI 61200-53, se realizează ca în fig. 4.1 sau fig. 4.2.
(la 12-07-2023,
Punctul 4.1.5.2.8. , Punctul 4.1.5.2. , Punctul 4.1.5. , Punctul 4.1. , Capitolul 4 a fost modificat de Punctul 13. , Articolul I din ORDINUL nr. 959 din 18 mai 2023, publicat în MONITORUL OFICIAL nr. 512 din 12 iunie 2023
)
– în fig. 4.1. se prezintă o schemă unde sunt realizate 2 niveluri de selectivitate utilizând dispozitive diferențiale reziduale de tip general, conform recomandărilor din SR EN 61008- 1, cu curent nominal ≤ 100 mA și de tip "S" având un curent diferențial rezidual nominal ≥ 300 mA;– în fig. 4.2. se prezintă o schemă unde sunt realizate 3 niveluri de selectivitate utilizând un dispozitiv diferențial rezidual de tip general cu un curent nominal de 30 mA. În amonte este instalat un dispozitiv diferențial rezidual de tip "S" cu un curent nominal de 300 mA, iar în amonte de aceasta un dispozitiv diferențial rezidual cu temporizare definită conform recomandărilor din SR EN 60947-2, cu un curent nominal de 1A;– selectivitatea între un dispozitiv de tip "S" și un altul de tip general în serie poate fi considerată ca realizată dacă raportul între curenții diferențiali reziduali nominali respectivi este de cel puțin 3;– în rețeaua TT, rezistența prizei de pământ trebuie să fie conform cu prevederea art. 4.1.4.1.14.
4.1.6.2. Clasele de protecție ale echipamentelor electrice permise în funcție de măsurile de protecție împotriva atingerilor directe și indirecte aplicate, sunt indicate în tabelul 4.2.4.1.6.3. Tensiunile maxime și măsurile specifice de protecție împotriva șocurilor electrice pentru corpuri de iluminat fixe, mobile și portabile, utilizate trebuie să fie cele din tabelul 4.3. În locuri puțin periculoase, valoarea maximă a tensiunii de lucru admisă pentru corpuri de iluminat, amplasate în afara zonei de accesibilitate, este 230 V. Pentru corpurile de iluminat amplasate în zona de accesibilitate (sub 2,5 m) se iau masurile din coloana 2) a tabelului 4.3. Tabelul 4.2 Clasele de protecție ale echipamentelor electrice| Măsura de protecție | Clasa de protecție a echipamentelor | Art. nr. | |||
| 0*1) | I*2) | II*3) | III | ||
| Fără întreruperea alimentării | |||||
| - folosirea materialelor și echipamentelor de clasa II sau echivalente; | - | - | A | A | 4.1.4.2.1.1. |
| - amplasamente neconductoare (izolante) | A | A(a) | A | - | 4.1.5.5. |
| - separarea de protecție; | A(b) | A(b) | A(b) | - | 4.1.4.4. |
| - distanțarea sau intercalarea de obstacole; | A | A(a) | A | - | 4.1.2.4. |
| - legături locale de egalizare a potențialelor fără legarea la pământ | A | A(a) | A | - | 4.1.5.4. |
| Cu întreruperea automată a alimentării | |||||
| - dispozitive automate de protecție | A(a) | A | A | - | 4.1.4.1. |
| Alimentarea la tensiune foarte joasă de securitate (TFJS, TFJP) | - | - | - | A | 4.1.4.3. |
| Tensiune maximă de lucru Tipul corpurilor de iluminat | Măsuri de protecție^1)2) Condiții de aplicare |
| 1 | 2 |
| 230V | |
| - fixe • fluorescente • cu LED | - Legarea maselor la un conductor de protecție (rețea TN sau TT) și prevederea unui dispozitiv DDR; - Corpuri de iluminat clasa II |
| • incandescente • cu vapori de mercur • cu vapori de sodiu (sau alte lămpi cu soclu Edison) | - Corpuri de iluminat clasa II - Legarea maselor la conductorul de protecție sau la pământ printr-un conductor (rețea TN sau TT) și una din următoarele măsuri suplimentare: - prevederea unui dispozitiv DDR - o blocare care să nu permită deschiderea corpului de iluminat decât cu scule speciale sau după scoaterea de sub tensiune; - un dispozitiv de deconectare a alimentării lămpii la scoaterea globului de protecție |
| - mobile | - Legarea maselor la un conductor de protecție (rețea IT), asigurându-se limitarea tensiunilor de atingere la valorile-limită admise |
| 24V | |
| - portabile | TFJS |
| - fixe și mobile | Se va controla periodic izolația față de pământ a circuitului TFJS și transformatorului de protecție. |
| ^1) În cazul amplasării în zona de accesibilitate conform art. 4.1.6.3. ^2) Măsurile de protecție pentru corpurile de iluminat din medii speciale conform cap. 7. | |
| Tensiuni maxime admise de alimentare | Măsuri de protecție |
| În tensiune alternativă:500 V, pentru alimentarea înfășurării primare a transformatorului de sudare | Transformatoarele pentru sudare vor fi echipate cu dispozitiv de protecție pentru realizarea, fie a deconectării de la rețea la întreruperea arcului electric, fie pentru limitarea tensiunii de mers în gol la o valoarea de max. 24 V sau cu alte măsuri care asigură condiții nepericuloase pentru operator în cazul atingerii accidentale a porțiunilor neizolate a circuitului de sudură. |
| 75 V, pentru înfășurarea secundară a transformatorului de sudare, la mers în gol (la bornele de sudare) | |
| În tensiune continuă la bornele de sudare pentru generatoare și convertoare:100 V, la suprafață; 65 V, în subteran | Protecție împotriva atingerilor directe și indirecte. |
| Părți accesibile | Materialul părților accesibile | Temperaturi maxime [°C] |
| Elemente de comandă manuală | Metalic | 55 |
| Nemetalic | 65 | |
| Părți destinate pentru a fi atinse dar care nu sunt destinate să fie manevrate manual | Metalic | 70 |
| Nemetalic | 80 | |
| Părți care nu sunt destinate să fie atinse în funcționare normală | Metalic | 80 |
| Nemetalic | 90 |
| Tipul supratensiunii | Factorul de supratensiune | Durata | Forma | Observații |
| De trăsnet | > 4*) | foarte scurtă1 ... 100 μs | impuls cu pantă foarte mare1 ... 1000 kV/μs | |
| De comutație | 2 ... 4*) | redusă1 ... 100 ms | oscilatorie amortizată cu frecvența medie de 1 ... 200 kHz | |
| Electrostatice | > 4 | foarte scurtăfront de ns | impuls foarte scurt | Energia depinde de capacitatea obiectului încărcat |
| De frecvență industrială | ≤ 1,73**) | mare | sinusoidală neamortizată | Durata depinde de sistemul de protecție |
| *) raportat la valoarea de vârf a tensiunii de fază, de frecvență industrială;**) raportat la valoarea efectivă a tensiunii de fază, de frecvență industrială. | ||||
| Categoria echipamentului | Caracteristici | Observații |
| IV | Echipamente conectate în imediata apropiere a intrării instalației electrice în clădire. Sunt caracterizate de un nivel ridicat al tensiunii de ținere și fiabilitate mare. | Exemple: bloc de măsurare și protecție, sisteme de tele- măsurare |
| III | Echipamente conectate în instalația electrică fixă, în avalul echipamentelor din clasa IV. Sunt caracterizate de un nivel de ținere mai redus față de echipamentele din categoria de supratensiuni IV și au o fiabilitate ridicată. | Exemple: dulapuri de distribuție, întreruptoare, motoare electrice conectate permanent la instalația fixă |
| II | Echipamente conectate în avalul instalațiilor fixe ale clădirii, inclusiv a tabloului de distribuție. Au un nivel normal de fiabilitate. | Exemple: aparate electro- casnice, scule portabile |
| I | Echipamente conectate în clădire, dacă măsurile de protecție adecvate sunt adoptate în exteriorul echipamentului. | Exemple: aparate electro- casnice cu circuite electronice sensibile la supratensiuni. |
| Tensiunea nominală a rețelei trifazate | Categoria de ținere la impuls | |||
| IV | III | II | I | |
| 400 V | 6,0 | 4,0 | 2,5 | 1,5 |
| *) Tensiunea de ținere se referă la izolație între fază și conductorul de protecție PE. | ||||
| Conductoare și cabluri | Mod de pozare | ||||||||
| Fără fixare | Fixare directă | Tuburi | Jgheaburi (inclusiv plinte si profile la nivelul solului) | Tuburi profilate | Paturi de cabluri tip scară, table, console | Pe izolatoare | Pe fir purtator | ||
| Conductoare neizolate | - | - | - | - | - | - | + | - | |
| Conductoare izolate | - | - | + | + * | + | - | + | - | |
| Cabluri în manta (inclusiv cabluri armate și conductoare cu izolație minerală) | Multiconductor | + | + | + | + | + | + | 0 | + |
| Cu un conductor | 0 | + | + | + | + | + | 0 | + | |

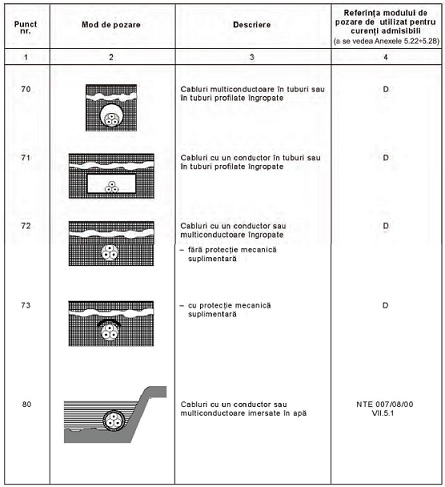

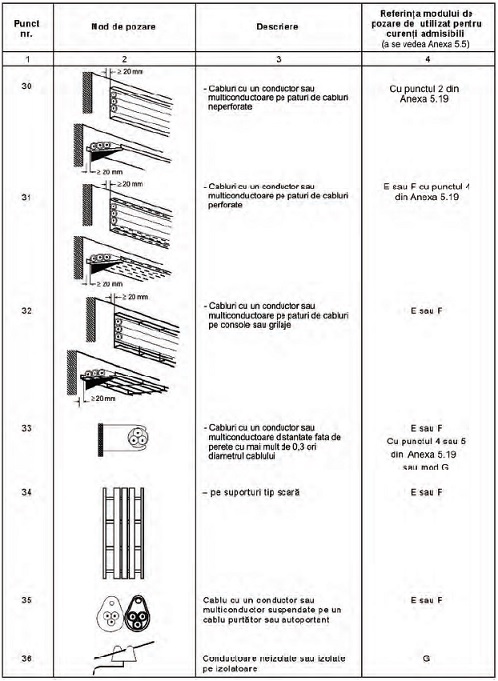

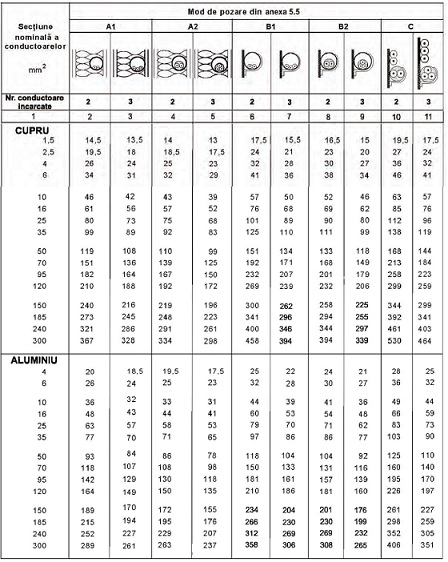

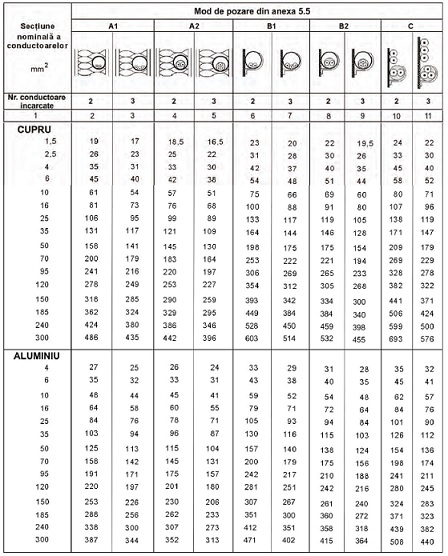

| Conductoare si cabluri | Mod de pozare conform anexei 5.6. | ||||||||
| Fără fixare | Fixare directă | Tuburi | Jgheaburi | Tuburi profilate | Paturi de cabluri tip scară, table, console | Pe izolatoare | Pe fir purtător | ||
| În goluri ale construcției | accesibile | 40 | 33 | 41; 42 | 6; 7; 8; 9; 12; 13; 14 | 43; 44 | 30; 31; 32; 33; 34 | - | 0 |
| neaccesibile | 40 | 0 | 41; 42 | 0 | 43 | 0 | - | - | |
| În canale pentru cabluri | 56 | 56 | 54; 55 | 0 | 30; 31; 32; 34 | - | - | ||
| Îngropat în pământ | 72; 73 | 0 | 70; 71 | - | 70; 71 | 0 | - | - | |
| Încastrat în structură | 57; 58 | 3 | 1; 2; 59; 60 | 50; 51; 52; 53 | 46; 45 | 0 | - | - | |
| Aparent | - | 20; 21; 22; 23; 33 | 4; 5 | 6; 7; 8; 9; 12; 13; | 6; 7; 8; 9 | 30; 31; 32; 34 | 36 | - | |
| Aerian | - | 33 | 0 | 10; 11 | 10; 11 | 30; 31; 32; 34 | 36 | 35 | |
| Tocul ferestrelor | 16 | 16 | |||||||
| Tocul ușilor | 15 | 15 | |||||||
| Imersat | 0 | ||||||||
| Tip de izolație | Temperatura limită[°C] |
| Policlorulă de vinil (PVC) Polietilenă reticulară (XLPE)Minerală (cu manta de PVC sau neizolat și accesibil) | Conductor : 70Conductor : 90Manta : 70 |
| Nota 1 – Dacă un conductor funcționează la o temperatură mai mare de 70°C, trebuie să existe asigurarea că echipamentele conectate la acest conductor sunt indicate pentru temperatura care rezultă la conexiuneNota 2 – Pentru anumite tipuri de izolații, pot fi admise temperaturi de funcționare mai ridicate funcție de natura cablului, terminațiile sale, condițiile de mediu și alte influențe externe | |
| Elemente față de care se măsoară distanța minimă | Distanțe minime, [m] | |
| Conductoare izolate | ||
| Pe verticală | Pe orizontală | |
| Sol | 4,0 | - |
| Acoperișuri circulabile, terase, balcoane | 3,0 | 1 |
| Uși, ferestre | 0,3 | 0,3 |
| Elemente ale instalațiilor și utilajelor cu manipulare sau întreținere frecventă | 1,2 | 1,0 |
| Elemente ale instalațiilor și utilajelor fără manipulare sau întreținere frecventă | 1,0 | 0,8 |
| Tipul conductoare lor | Distanțe maxime între punctele de susținere pe un traseu rectiliniu la conductoare electrice montate în interior [m] | |||
| Secțiunea conductoarelor [mmp] | ||||
| 1 ... 2,5 | 4 ... 25 | 35 ... 70 | 95 ... 120 | |
| neizolate | 0,4 | 0,6 | 0,8 | 1,1 |
| izolate | 0,5 | 0,8 | 1,1 | 1,5 |
| Tipul conductoarelor | Distanța minimă până la suprafețele de circulație [m] | |
| pe verticală | pe orizontală | |
| neizolate | 3,5 | 2 |
| izolate | 2,5 | 1,5 |
| Nr. crt. | Conductor FY (HO7V-U, HO7V-R) și AFY | Tub de protecție | ||||||
| Secțiunea unui conductorMm | Diametru exterior de/mm | Secțiune S_c/mmp | Conductoare în tubn | Secțiune S_c = n.S_c*3) mmp | Secțiune S_i ≥ 3.S_c*5)mmp | Diametru interior Di*4)mm | Diametru exterior De/mm*6) informativ | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 1 | 1,5 | 3,2 (3,3) *2) | 8 | 2 | 16 | 48 | 7,8 (8,1) | 12 |
| 3 | 24 | 72 | 9,6 (9,9) | 12 | ||||
| 4 | 32 | 96 | 11 (11,4) | 16 | ||||
| 5 | 40 | 120 | 12,3 (12,8) | 16 | ||||
| 2 | 2,5 | 3,9 (4) | 11,94 | 2 | 23,9 | 71,7 | 9,6 (9,8) | 12 |
| 3 | 35,8 | 107,4 | 11,7 (12) | 16 | ||||
| 4 | 47,7 | 143,1 | 13,5 (13,9) | 20 | ||||
| 5 | 59,7 | 179,1 | 15,1 (15,5) | 20 | ||||
| 3 | 4 | 4,4 (4,6) | 15,2 | 2 | 30.4 | 91,2 | 10,8 (11.3) | 16 |
| 3 | 45,6 | 136,8 | 13,2 (13,8) | 16 | ||||
| 4 | 60,8 | 182,4 | 15,2 (15,9) | 20 | ||||
| 5 | 76 | 228 | 17 (17,8) | 25 | ||||
| 4 | 6 | 5 (5,2) | 19,62 | 2 | 39,2 | 117,6 | 12,2 (12,7) | 16 |
| 3 | 58,9 | 176,7 | 15 (15,6) | 20 | ||||
| 4 | 78,5 | 235,5 | 17,3 (18) | 25 | ||||
| 5 | 98,1 | 294,3 | 19,4 (20,1) | 25 | ||||
| 5 | 10 | 6,4 (6,7) | 32,15 | 2 | 64,3 | 192,9 | 15,7 (16,4) | 20 |
| 3 | 96,4 | 289,2 | 19,2 (20,1) | 25 | ||||
| 4 | 128,6 | 385,8 | 22,2 (23,2) | 32 | ||||
| 5 | 160,8 | 482,4 | 24,8 (26) | 32 | ||||
| 6 | 16 | 7,8 | 47,76 | 2 | 95,5 | 286,5 | 19,1 | 25 |
| 3 | 143,3 | 430 | 23,4 | 32 | ||||
| 4 | 191 | 573 | 27 | 32 | ||||
| 5 | 238,8 | 716,4 | 30,2 | 46 | ||||
| 7 | 25 | 9,7 | 73,86 | 2 | 147,7 | 443 | 23,7 | 32 |
| 3 | 221,6 | 664,8 | 29,1 | 40 | ||||
| 4 | 295,4 | 886,2 | 33,6 | 40 | ||||
| 5 | 369,3 | 1108 | 37,6 | 50 | ||||
| 8 | 35 | 10,9 | 93,27 | 2 | 186,5 | 559,5 | 26,7 | 32 |
| 3 | 279,8 | 839,4 | 32,7 | 40 | ||||
| 4 | 373,1 | 1119,3 | 37,8 | 50 | ||||
| 5 | 466,4 | 1399,2 | 42,2 | 50 | ||||
| 9 | 50 | 12,8 | 128,6 | 2 | 257,2 | 771,6 | 31,3 | 40 |
| 3 | 385,8 | 1157,4 | 38,4 | 50 | ||||
| 4 | 514,4 | 1543,2 | 44,3 | 50 | ||||
| 5 | 643 | 1929 | 49,6 | 63 | ||||
| 10 | 70 | 14,6 | 167,33 | 2 | 334,7 | 1004 | 35,8 | 50 |
| 3 | 502 | 1506 | 43,8 | 50 | ||||
| 4 | 669,3 | 2008 | 50,6 | 63 | ||||
| 5 | 836,7 | 2510 | 56,5 | 63 | ||||
| 11 | 95 | 17,1 | 229,54 | 2 | 459,1 | 1377,3 | 41,9 | 50 |
| 3 | 688,6 | 2065,8 | 51,3 | 63 | ||||
| 4 | 918,2 | 2754,6 | 59,2 | 63 | ||||
| 5 | 1147,7 | 3443 | 66,2 | 75 | ||||
| Starea | Caracteristicile în acord cu SR EN 61386 | |||||
| Rezistența la compresiune | Rezistența la impact | Rezistența la temperatura minimă | Rezistența la temperatura maximă | |||
| Instalare în exterior | Instalare aparentă | 3 | 3 | 4 | 1 | |
| Instalare in interior | Instalare aparentă | 2 | 2 | 2 | 1 | |
| Instalare sub pardoseală | 2 | 3 | 2 | 1 | ||
| beton | 3 | 3 | 2 | 1 | ||
| Îngropat | goluri (cavități în perete) | 2 | 2 | 2 | 1 | |
| în zidărie | ||||||
| goluri în clădire | ||||||
| goluri în plafon | ||||||
| Montare aeriană | 4 | 3 | 3 | 1 | ||
| Tipul tubului, țevii | Distanța între punctele de fixare [m] | |
| Montaj aparent | ||
| pe orizontală | pe verticală | |
| Tub din material plastic | 0,6 ... 0,8 | 0,7 ... 0,9 |
| Tub metalic | 1,0 ... 1,3 | 1,2 ... 1,6 |
| Țeavă metalică sau din material plastic | 1,5 ... 3,0 | 1,5 ... 3,0 |
| Tensiunea nominală a instalației | Tensiunea de ținere la impuls (kV) pentru dispozitivele de secționare | ||
| Rețea trifazată (V) | Rețea monofazată cu punct median (V) | Supratensiune de categoria III | Supratensiune de categoria IV |
| - 230/400, 277/480 400/690 1000 | 120÷240 | 3 5 8 10 | 5 8 10 15 |
| 1 - Din punctul de vedere al supratensiunilor de trăsnet nu se face nicio distincție între rețelele legate la pământ și cele care nu sunt legate la pământ. 2 - Tensiunile de ținere la impuls se referă la o altitudine de până la 2.000 m. | |||
Pentru întreruptoarele automate, altele decât cele acționate prin buton de comandă, poziția deschis trebuie să fie indicată prin simbolul 0 (un cerc) și poziția închis prin simbolul I (o linie scurtă verticală). Pentru întreruptoarele automate acționate cu ajutorul a două butoane, butonul de comandă prevăzut numai pentru comanda de deschidere trebuie să fie roșu și/ sau marcat cu simbolul 0.5.3.4.5.2. Dispozitive de întrerupere de urgență (inclusiv oprirea de urgență)5.3.4.5.2.1. Dispozitivele de întrerupere de urgență trebuie să poată întrerupe curentul de plină sarcină a părții respective din instalație .5.3.4.5.2.2. Mijloacele pentru întreruperea de urgență pot fi compuse:– dintr-un dispozitiv de întrerupere capabil să întrerupă în mod direct alimentarea respectivă;– dintr-o combinație de echipamente puse în funcțiune printr-o singură acționare pentru întreruperea alimentării respective. Prizele și fișele nu trebuie prevăzute pentru a fi utilizate ca mijloace de întrerupere de urgență. Pentru oprirea de urgență menținerea alimentării poate fi necesară, de exemplu, pentru frânarea părților aflate în mișcare.5.3.4.5.2.3. Întreruperea de urgență poate fi realizată, de exemplu, cu ajutorul:– întreruptoarelor din circuitul principal;– butoane de comandă și aparate similare din circuitele de comandă (auxiliare)5.3.4.5.2.4. Dispozitivele de întrerupere cu acționare manuală pot fi alese pentru întreruperea directă a circuitului principal acolo unde acesta se poate efectua. Întreruptoarele automate, contactoarele etc. se deschid de la distanță prin butonul (comutatorul) care acționează în circuitul de declanșare al bobinei.5.3.4.5.2.5. Mijloacele de comandă (butoane de comandă, comutatoare etc.) ale dispozitivelor de întrerupere de urgență trebuie să fie identificate în mod clar, de preferință prin culoarea roșie care să contrasteze cu fondul.5.3.4.5.2.6. Mijloacele de comandă trebuie să fie ușor accesibile în locurile unde poate să apară pericolul, eventual, în toate locurile suplimentare de unde pericolul poate fi îndepărtat de la distanță.5.3.4.5.2.7. Mijloacele de comandă ale unui dispozitiv de întrerupere de urgență trebuie să poată fi zăvorâte sau blocate în poziția de întrerupere a funcționării "Închis" sau "Oprit", în afară de cazul în care mijloacele de comandă ale unui dispozitiv de întrerupere de urgență și cele pentru realimentare sunt sub comanda aceleiași persoane. Decuplarea unui dispozitiv de întrerupere de urgență nu trebuie să permită realimentarea părții respective a instalației. Dispozitivele de oprire de urgență cu zăvorâre mecanică trebuie să respecte standardul SR EN 60947- 5-5.5.3.4.5.2.8. Exemple de instalații unde se utilizează întreruperi de urgență:– sisteme de pompare pentru lichide inflamabile;– sisteme de ventilație normală;– laboratoare electrice și platforme de încercări;– bucătării mari.5.3.4.5.2.9. Exemple de instalații unde se utilizează opriri de urgență:– scări rulante;– ascensoare;– elevatoare;– transportoare;– mașini - unelte.5.3.4.5.2.10. Pentru mașinile cu motor electric, suplimentar, se vor aplica și recomandările din standardul SR EN 60204-1.5.3.4.5.3. Dispozitive de întrerupere (comandă) funcțională5.3.4.5.3.1. Dispozitivele de întrerupere funcțională, trebuie să corespundă celor mai severe condiții pentru care ele pot fi solicitate să funcționeze.5.3.4.5.3.2. Dispozitivele de întrerupere funcțională pot întrerupe curentul electric fără să fie necesară deschiderea polilor corespondenți :a) dispozitivele de comandă cu semiconductoare sunt exemple de dispozitive capabile să întrerupă curentul din circuit dar nu deschid polii corespondenți.b) întreruperea funcțională poate fi realizată prin intermediul unor întreruptoare, dispozitive semiconductoare, contactoare, relee, prize de curent nominal de cel mult 16 A.5.3.4.5.3.3. Separatoarele, siguranțele fuzibile și elementele de conectare nu trebuie utilizate pentru întreruperea funcțională.5.4. Instalații electrice pentru prize și iluminat normal5.4.1. Circuitele iluminatului normal trebuie să fie distincte de circuitele de prize.5.4.2. Se admit doze comune pentru circuitele de iluminat normal, de prize, de comandă și de semnalizare, dacă circuitele respective funcționează la aceeași tensiune.5.4.3. Circuitele și dozele iluminatului normal trebuie să fie distincte de cele ale iluminatului de siguranță. Excepțiile sunt menționate în cap. 7.5.4.4. Dimensionarea conductoarelor circuitelor de iluminat normal se face respectând prevederile din subcap. 5.4 și secțiunile minime din anexa 5.32.5.4.5. Se recomandă ca la stabilirea numărului circuitelor de iluminat normal să nu se depășească o putere totală instalată de 3 kW pe un circuit monofazat și de 8 kW pe un circuit trifazat.5.4.6. Dimensionarea conductoarelor circuitelor de priză monofazate se face respectându-se prevederile din subcap. 5.2.4. și secțiunile minime din anexa 5.32.5.4.7. Puterea instalată pe un circuit monofazat de prize din clădirile de locuit și social - culturale este de 2kW. În locuințe, pentru receptoare cu puteri de peste 2 kW (de ex. mașini de spălat, aparate de climatizare etc.), trebuie prevăzute circuite de priză separate. Secțiunile conductoarelor se dimensionează corespunzător puterii receptorului /receptoarelor dar nu vor fi mai mici decât cele din anexa 5.32.5.4.8. Prizele cu tensiunea de 230 V vor fi prevăzute cu contact de protecție.5.4.9. Dimensionarea circuitelor de priză trifazate se face respectând condițiile din subcap. 5.2.4 și prevederile din subcap. 5.3.1 referitoare la condițiile de alimentare a receptoarelor de putere.5.4.10. Dimensionarea circuitelor care alimentează prize de tensiuni reduse prin transformator, se face pe baza puterii nominale a transformatorului.5.4.11. Dimensionarea coloanei de alimentare a tablourilor de lumină și prize se face conform prevederilor din subcap.5.2.4 și prevederilor recomandate de SR 234.5.4.12. Trebuie evitată traversarea încăperilor din clasele de mediu AD 2, AD 3, AD 4, AF 2, AF 3, AF 4, AA 5 și din categoria BE 2 cu circuite electrice care deservesc alte încăperi. Fac excepție încăperile pentru bucătării și băi din locuințe, precum și alte cazuri justificate de către proiectant, în care se admit astfel de traversări, cu luarea de măsuri de protecție corespunzătoare influențelor externe .5.4.13. Alimentarea transformatorului de sonerie sau soneriei de 220 V se face dintr-un circuit de iluminat normal, dintr-un circuit de prize sau direct din tabloul de distribuție.5.4.14. La instalarea conductoarelor unui circuit sau mai multor circuite în același element de protecție (tuburi, jgheaburi etc.) trebuie se respectă și prevederile din subcap. 5.2.12.5.4.15. Corpurile de iluminat se aleg și se montează respectându-se pe lângă prevederile din acest normativ, precum și condițiile din reglementările specifice referitoare la proiectarea și executarea sistemele de iluminat artificial. Pentru corpurile de iluminat din încăperile cu destinații speciale se vor respecta și condițiile din capitolul 7.5.4.16. Alegerea corpurilor de iluminat și a surselor de lumină se face în funcție de :– influențele externe (anexa 5.2);– destinațiile încăperilor și a construcției;– cerințele luminotehnice;– măsurile de protecție împotriva șocurilor electrice (subcap.4.1);– regimul de funcționare;– criteriile economice.5.4.17. În încăperi cu aglomerări de persoane și săli aglomerate se folosesc corpuri de ilumint executate din materiale incombustibile sau cu întârziere la propagarea flăcării.5.4.18. În încăperi din clasa BE2 corpurile de iluminat se aleg conform subcap. 4.2.5.4.19. Corpurile de ilumint echipate cu lămpi incandescente, fluorescente sau cu descărcări în vapori metalici care se instalează în depozite cu materiale combustibile, categoria BE 2, trebuie să fie prevăzute cu glob, respectiv cu difuzor și dacă există și pericol de șocuri mecanice, vor avea și grătar protector. Conductorul de fază se leagă în dulia lămpii la borna din interior, conductorul neutru (N) la borna conectată la partea filetată a duliei, iar conductorul de protecție (PE) la borna marcată pentru acesta .5.4.20. Corpurile de iluminat echipate cu lămpi cu descărcări se prevăd cu dispozitive pentru îmbunătățirea factorului de putere.5.4.21. Dispozitivele pentru suspendarea corpurilor de iluminat (cârlige de tavan, bolțuri, dibluri etc.) se aleg astfel încât să poată suporta fără deformări o masă egală cu de 5 ori masa corpului de iluminat respectiv, dar nu mai puțin de 10 kg.5.4.22. Întreruptoarele și butoanele pe circuitele pentru iluminat trebuie montate numai pe conductoarele de fază. Se recomandă ca întreruptoarele, comutatoarele și butoanele să se monteze la înălțimea de 0,6 ... 1,5m, măsurată de la aparat până la nivelul pardoselii finite.5.4.23. Butonul de sonerie din locuințe se montează pe circuitul secundar al transformatorului ce asigură alimentarea cu TFJS.5.4.24. În clădirile de locuit se prevăd în fiecare încăpere prize după necesități.5.4.25. Se recomandă ca prizele să fie montate pe pereți la următoarele înălțimi măsurate de la axul aparatului până la nivelul pardoselii finite:– peste 2,0 m , la școli, în clase;– peste 1,5 m în camerele de copii din creșe, grădinițe, cămine, spitale de copii și alte clădiri similare;– peste 0,1 m în alte încăperi decât grupuri sanitare, dușuri, băi, spălătorii și bucătării, indiferent de natura pardoselii5.4.26. În cazul instalării prizelor în pardoseli sau pe pardoseli trebuie să se folosească fie prize în execuție specială, omologate pentru acest scop, fie prize în execuție normală, protejate în cutii speciale care asigură gradul de protecție (la pătrunderea corpurilor solide, a apei și la șocurile mecanice (conform recomandărilor din SR EN 60529) necesar în scopul respectiv.5.4.27. Prizele dintr-o instalație electrică utilizate pentru diferite tensiuni nominale, trebuie să fie distincte ca formă sau să se marcheze distinct în mod vizibil.5.4.28. Se admite instalarea prizelor în depozitele cu materiale combustibile categoria BE2 cu condiția ca acestea să fie prevăzute cu dispozitiv de protecție diferențială. (curentul diferențial rezidual nominal trebuie să fie ≤ 30 mA) și amplasate la min. 1 m de materialele combustibile.5.4.29. În încăperi în care se impun condiții speciale de protecție datorită utilizatorilor (copii, bolnavi mintal etc.), prizele trebuie să fie de tip special (de ex. cu obturatori) și prevăzute cu dispozitive de protecție diferențială ≤ 30 mA.5.4.30. Elementele conductoare de curent ale aparatelor de comutație pentru montaj îngropat în elemente de construcție se montează în doze de aparat.5.4.31. Întreruptoarele, comutatoarele, butoanele și prizele din încăperi pentru băi, grupuri sanitare și piscine, se instalează respectându-se condițiile din subcap. 7.1 și 7.2.5.5. Sisteme de legare la pământ5.5.1. Generalități5.5.1.1. Sistemele de legare la pământ au drept scop:a) asigurarea potențialului pământului pentru:– conductorul PEN, în rețelele TN-C. Conductorul PEN, la consumator, este conectat la borna (bara) principală de legare la pământ a instalației (fig. 5.1.), care oferă posibilitatea conectării electrice a unui număr de conductoare în scopul legării la pământ;– conductorul neutru (N), în rețelele TN-S pentru a permite conectarea la rețea a receptoarelor monofazate sau trifazate legate în stea și neuniform încărcate pe faze;– conductorul de protecție (PE), în rețelele TN-S, pentru a asigura protecția persoanelor și a animalelor împotriva șocurilor electrice;– masele metalice, ce accidental ar putea ajunge sub tensiune, în schemele IT, TT sau în rețelele TN-C și TN-S atunci când se impune.b) limitarea influențelor electroenergetice datorate unor supratensiuni (a se vedea 4.4);c) disiparea sarcinilor electrice în sol, datorate supratensiunilor de trăsnet, loviturilor de trăsnet directe (cap.6).
unde: Q_c - este capacitatea caloric volumetrică a materialului conductorului (J/°C mmc) la 20°C . β - este inversul coeficientului de temperatură a rezistivității la °C pentru conductor (°C); ro_20 - rezistivitatea electrică a materialului conductorului la 20°C (Ωmm); teta_i - temperatura inițială a conductorului (°C); teta_f - temperatura finală a conductorului (°C); Valorile parametrilor β, Q_c și ro_20 sunt date în tabelul 5.11 pentru principalele materiale conductoare. Tabelul 5.11. Valoarea parametrilor pentru diferite materiale| Material | β°C | Q_c J/°C mmc | ρ_20Ωmm | √[Q_c(β + 20°C)]/ρ_20] A(√S)]/mmp |
| Cupru | 234,5 | 3,45 x 10^-3 | 17,241 x 10^-6 | 226 |
| Aluminiu | 228 | 2,5 x 10^-3 | 28,264 x 10^-6 | 148 |
| Plumb | 230 | 1,45 x 10^-3 | 214 x 10^-6 | 41 |
| Oțel | 202 | 3,8 x 10^-3 | 138 x 10^-6 | 78 |
| Izolația conductorului | Temperatura °C*b) | Materialul conductorului | |||
| Cupru | Aluminiu | Oțel | |||
| Inițială | Finală | Valori pentru k | |||
| 70°C PVC | 30 | 160/140*a) | 143/133*a) | 95/88*a) | 52/49*a) |
| 90°C PVC | 30 | 160/140*a) | 143/133*a) | 95/88*a) | 52/49*a) |
| 90°C materiale termo-rigide (XLPE, EPR) | 30 | 250 | 176 | 116 | 64 |
| 60°C cauciuc | 30 | 200 | 159 | 105 | 58 |
| 85°C cauciuc | 30 | 220 | 166 | 110 | 60 |
| Cauciuc siliconic | 30 | 350 | 201 | 133 | 73 |
| *a) - Valoarea cea mai mică se aplică conductoarelor izolate cu PVC cu secțiune mai mare de 300 mmp*b) - Limite de temperatură pentru diferite tipuri de izolație sunt indicate în CEI 60724 | |||||
| Acoperirea cablului | Temperatura°C*a) | Materialul conductorului | |||
| Cupru | Aluminiu | Oțel | |||
| Inițială | Finală | Valori pentru k | |||
| PVC | 30 | 200 | 159 | 105 | 58 |
| Polietilenă | 30 | 150 | 138 | 91 | 50 |
| CSP (cauciuc rezistent la ulei) | 30 | 220 | 166 | 110 | 60 |
| *a) - Limite de temperatură pentru diferite tipuri de izolație sunt indicate în CEI 60724 | |||||
| Izolația conductorului | Temperatura°C | Materialul conductorului | |||
| Cupru | Aluminiu | Oțel | |||
| Inițială | Finală | Valori pentru k | |||
| 70°C PVC | 70 | 160/140*a) | 115/103*a) | 76/68*a) | 42/37*a) |
| 90°C PVC | 90 | 160/140*a) | 100/86*a) | 66/57*a) | 36/31*a) |
| 90°C materiale termo-rigide (XLPE, EPR) | 90 | 250 | 143 | 94 | 52 |
| 60°C cauciuc | 60 | 200 | 141 | 93 | 51 |
| 85°C cauciuc | 85 | 220 | 134 | 89 | 48 |
| Cauciuc siliconic | 180 | 350 | 132 | 87 | 47 |
| *a) - Valoarea cea mai mică se aplică conductoarelor izolate cu PVC cu secțiune mai mare de 300 mmp*b) - Limite de temperatură pentru diferite tipuri de izolație sunt indicate în CEI 60724 | |||||
| Izolația conductorului | Temperatura°C*a) | Materialul conductorului | ||||
| Cupru | Aluminiu | Plumb | Oțel | |||
| Inițială | Finală | Final | Valori pentru k | |||
| 70°C PVC | 60 | 200 | 141 | 93 | 26 | 51 |
| 90°C PVC | 80 | 200 | 128 | 85 | 23 | 46 |
| 90°C materiale termo-rigide (XLPE, EPR) | 80 | 200 | 128 | 85 | 23 | 46 |
| 60°C cauciuc | 55 | 200 | 144 | 95 | 26 | 52 |
| 85°C cauciuc | 75 | 220 | 140 | 93 | 26 | 51 |
| Acoperire cu material PVC | 70 | 200 | 135 | - | - | - |
| Neizolat în manta minerală | 105 | 250 | 135 | - | - | - |
| *a) - Limite de temperatură pentru diferite tipuri de izolație sunt prezentate în CEI 60724 | ||||||
| Materialul conductorului | |||||||
| Cupru | Aluminiu | Plumb | |||||
| Condiții | Temperatura inițială °C | Valoare k | Temperatura maximă °C | Valoare k | Temperatura maximă °C | Valoare k | Temperatura maximă °C |
| Vizibil și în zonă restricționată | 30 | 228 | 500 | 125 | 300 | 82 | 500 |
| Condiții normale | 30 | 159 | 200 | 105 | 200 | 58 | 200 |
| Risc de incendiu | 30 | 138 | 150 | 91 | 150 | 50 | 150 |
| Secțiunea conductorului de fază S mmp | Secțiunea minimă corespunzătoare conductorului de protecțiemmp | |
| Când conductorul de protecție este de același material cu al conductorului de fază | Când conductorul de protecție nu este de același material cu al conductorului de fază | |
| S ≤ 16 | S | k_1/k_2 . S |
| 16 < S ≤ 35 | 16*a) | k_1/k_2 . 16 |
| S > 35 | S*a)/2 | k_1/k_2 . S/2 |
| undek_1 este valoarea pentru conductorul de fază, provenită din tabelul 5.13.k_2 este valoarea pentru conductorul de protecție, aleasă din tabelele de la 5.11 până la 5.15. | ||
| *a) Pentru conductorul PEN, reducerea secțiunii este permisă numai cu îndeplinirea regulilor pentru dimensiuni ale conductorului neutru (a se vedea 5.2.4.6) | ||
| Conductor de legare la pământ | Secțiunea minimă în mmpProtejat împotriva deteriorărilor mecanice | Secțiunea minimă în mmpNeprotejat împotriva deteriorărilor mecanice | ||
| Cupru | Oțel | Cupru | Oțel | |
| Protejat împotriva coroziunii | 2,5 | 10 | 16 | 16 |
| Neprotejat împotriva coroziunii | 2,5 | 50 | 2,5 | 50 |
| Materia | Suprafața | Forma | Dimensiune minimă | ||||
| Diametru mm | Secțiune mp | Grosime mm | Grosimi pentru acoperire/manta | ||||
| Valoare individuală μm | Valoare Medie μm | ||||||
| Oțel | Galvanizare la cald sau oțel inoxidabil*a), *b) | Bandă*c) | 90 | 3 | 63 | 70 | |
| Profilat | 90 | 3 | 63 | 70 | |||
| Bară rotundă pentru electrozi de pământ de adâncime | 16 | 63 | 70 | ||||
| Conductor rotund pentru electrod cu extensie orizontală | 10 | 50*e) | |||||
| Bară tubulară (țeavă) | 25 | 2 | 47 | 55 | |||
| Profil galvanizat în cruce | 50 x 50 x 3 | 3 | 63 | 70 | |||
| Manta din cupru | Bară rotundă pentru electrod de pământ de adâncime | 15 | 2000 | ||||
| Cu depunere electrochimică de cupru | Bară rotundă pentru electrod de pământ de adâncime | 14 | 90 | 100 | |||
| Cupru | Neacoperită | Bandă | 50 | 2 | |||
| Conductor rotund pentru electrod cu extensie orizontală | 50*f) | ||||||
| Cablu torsadat | 1,7 pentru fiecare toron | 50 | |||||
| Bară tubulară (țeavă) | 20 | 2 | |||||
| Acoperită prin stanare | Cablu torsadat | 1,7 pentru fiecare toron | 50 | 1 | 5 | ||
| Acoperit cu zinc | Bandă*d) | 50 | 2 | 20 | 40 | ||
| *a) Corespunzător pentru electrozi încorporați în beton*b) Nu folosește acoperire*c) Ca bandă roluită sau o bandă ștanțată crestată cu muchii rotunjite*d) Bandă cu muchii rotunjite*e) În cazul unei acoperiri continue în baie galvanică, numai o grosime de 50 μm este tehnic posibil în prezent*f) Dacă experiența arată că riscul de coroziune și de deteriorare mecanică este foarte scăzut, se poate utiliza secțiune 16 mmp. | |||||||
| Prima secvență de scurtă durată | Nivelul de protecție | |||||
| Parametrii curentului | Simbol | Unitate | I | II | III | IV |
| Valoare de vârf a curentului | I | kA | 200 | 150 | 100 | |
| Sarcina secvenței de scurtă durată | Qshort | C | 100 | 75 | 50 | |
| Energia specifică | W/R | MJ/Ω | 10 | 5,6 | 2,5 | |
| Parametrii timp | T_1/T_2 | µs/µs | 10/350 | |||
| Secvența de scurtă durată ulterioară | Nivelul de protecție | |||||
| Parametrii curentului | Simbol | Unitate | I | II | III | IV |
| Valoare de vârf a curentului | I | kA | 50 | 37,5 | 25 | |
| Panta medie | di/dt | kA/µs | 200 | 150 | 100 | |
| Parametrii timp | T_1/T_2 | µs/µs | 0,25/100 | |||
| Secvența de lungă durată | Nivelul de protecție | |||||
| Parametrii curentului | Simbol | Unitate | I | II | III | IV |
| Sarcina secvenței de lungă durată | Qlong | C | 200 | 150 | 100 | |
| Parametrii timp | Tlong | s | 0,5 | |||
| Trăsnet | Nivelul de protecție | |||||
| Parametrii curentului | Simbol | Unitate | I | II | III | IV |
| Sarcina trăsnetului | Qflash | C | 300 | 225 | 150 | |
| Criterii de captare | Nivel de protecție | |||||
| Simbol | Unitate | I | II | III | IV | |
| Valoare de vârf minimă a curentului | I | kA | 3 | 5 | 10 | 16 |
| Raza sferei fictive | r | m | 20 | 30 | 45 | 60 |
| Probabilitatea ca parametrii curentului de trăsnet să fie | Nivel de protecție | |||
| I | II | III | IV | |
| Mai mici decât valorile maxime definite în tabelul 6.1 | 0,99 | 0,98 | 0,97 | 0,97 |
| Mai mari decât valorile minime definite în tabelul 6.2 | 0,99 | 0,97 | 0,91 | 0,84 |
Tabelul 6.5Componente de risc într-o structură pentru fiecare tip de avarie și de pierdere| Pierdere | L1Pierdere de vieți omenești | L2Pierdere a unui serviciu public | L3Pierdere a unui element de patrimoniu cultural | L4Pierdere economică |
| Avarie | ||||
| D1 Vătămare a ființelor vii | R_S | - | - | R_S*1) |
| D2 Avarie fizică | R_F | R_F | R_F | R_F |
| D3 Defectare a sistemelor electrice și electronice | R_O*2) | R_O | - | R_O |
| *1) Numai pentru proprietăți în care pot surveni pierderi de animale*2) Numai pentru structuri cu risc de explozie și pentru spitale sau alte structuri în care defectări ale sistemelor interioare pun imediat în pericol viața oamenilor. | ||||

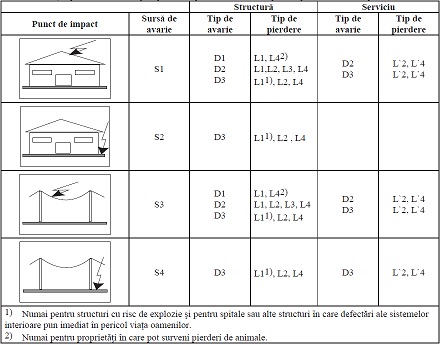

| Sursă de avarie | Căderea trăsnetului pe o structurăS1 | Căderea trăsnetului lângă o structurăS2 | Căderea trăsnetului pe o linie racordată la o structurăS3 | Căderea trăsnetului lângă o linie racordată la o structurăS4 | ||||
| Componentă de risc | R_A | R_B | R_C | R_M | R_U | R_V | R_W | R_Z |
| Risc pentru fiecare tip de pierdere | ||||||||
| R_1 | * | * | * *1) | * *1) | * | * | * *1) | * *1) |
| R_2 | * | * | * | * | * | * | ||
| R_3 | * | * | ||||||
| R_4 | * *2) | * | * | * | * *2) | * | * | * |
| *1) Numai pentru structuri cu risc de explozie și pentru spitale sau alte structuri în care defectarea unor sisteme interioare pun imediat în pericol viața oamenilor.*2) Numai pentru domenii în care pot fi pierderi de animale. | ||||||||
| Sursă de avarie | Căderea trăsnetului pe un serviciuS3 | Căderea trăsnetului lângă un serviciuS4 | Căderea trăsnetului pe structurăS1 | ||
| Componentă de risc | R'_V | R'_W | R'_Z | R'_B | R'_C |
| Risc pentru fiecare tip de pierdere | |||||
| R'_2R'_4 | ** | ** | ** | ** | ** |
| Caracteristici ale structurii sau ale sistemelor interioareMăsuri de protecție | R_A | R_B | R_C | R_M | R_U | R_V | R_W | R_Z |
| Suprafață echivalentă de expunere | X | X | X | X | X | X | X | X |
| Rezistivitatea de suprafață a solului | X | |||||||
| Rezistivitatea planșeului | X | |||||||
| Restricții fizice, izolație, panouri de avertizare, echipotențializarea solului | X | X | ||||||
| SPT | X*1) | X | X*2) | X*2) | X*3) | X*3) | ||
| Protecție cu SPD coordonate | X | X | X | X | ||||
| Ecran tridimensional | X | X | ||||||
| Ecranarea liniilor exterioare | X | X | X | X | ||||
| Ecranarea liniilor interioare | X | X | ||||||
| Precauții pentru trasee | X | X | ||||||
| Rețea de echipotențializare | X | |||||||
| Precauții împotriva incendiilor | X | X | ||||||
| Sensibilitate la foc | X | X | ||||||
| Pericol special | X | X | ||||||
| Tensiune de ținere la impuls | X | X | X | X | X | X | ||
| *1) În cazul unui SPT "natural" sau standardizat, cu o distanță între conductoarele de coborâre mai mică de 10 m sau dacă este asigurată o restricție fizică, se poate neglija riscul asociat vătămării ființelor vii prin acțiunea tensiunilor de atingere și de pas*2) Numai pentru IPT exterioară tip grilă.*3) Datorită legăturii de echipotențializare. | ||||||||
| Caracteristici ale serviciuluiMăsură de protecție | R'_V | R'_W | R'_Z | R'_B | R'_C |
| Suprafață echivalentă de expunere | X | X | X | X | X |
| Ecranarea cablurilor | X | X | X | X | X |
| Cablu de protecție împotriva trăsnetului | X | X | X | X | X |
| Canal de protecție a cablurilor împotriva trăsnetului | X | X | X | X | X |
| Conductoare ecranate suplimentare | X | X | X | X | X |
| Tensiune de ținere la impuls | X | X | X | X | X |
| SPD | X | X | X | X | X |
| Simbol | Denumire | Valoare conform cu |
| Număr mediu anual de evenimente periculoase datorită căderii trăsnetului | ||
| N_D | - pe structură | Anexa 6.1 |
| N_M | - în proximitatea unei structuri | Anexa 6.1 |
| N_L | - pe o linie racordată la structură | Anexa 6.1 |
| N_I | - lângă o linie racordată la structură | Anexa 6.1 |
| N_Da | - pe structură la extremitatea "a" a liniei (a se vedea figura 6.5) | Anexa 6.1 |
| Probabilitatea ca trăsnetul care cade pe structură să producă | ||
| P_A | - vătămarea ființelor vii | Anexa 6.2 |
| P_B | - avarii fizice | Anexa 6.2 |
| P_C | - defectarea sistemelor interioare | Anexa 6.2 |
| Probabilitatea ca trăsnetul care cade lângă structură să producă | ||
| P_M | - defectarea sistemelor interioare | Anexa 6.2 |
| Probabilitatea ca trăsnetul care cade pe o linie să producă | ||
| P_U | - vătămarea ființelor vii | Anexa 6.2 |
| P_V | - avarii fizice | Anexa 6.2 |
| P_W | - defectarea sistemelor interioare | Anexa 6.2 |
| Probabilitatea ca trăsnetul care cade lângă o linie să producă | ||
| P_Z | - defectarea sistemelor interioare | Anexa 6.2 |
| Pierderi datorită | ||
| L_A = L_U = r_a x L_t | - vătămării ființelor vii | Anexa 6.3 |
| L_B = L_V = r_p x r_f x h_z x L_f | - avariilor fizice | Anexa 6.3 |
| L_C = L_M = L_W = L_Z = L_O | - defectării sistemelor interioare | Anexa 6.3 |
| NOTĂ - Valori ale pierderilor L_t, L_f, L_o; factorii r_p , r_a , r_u , r_f de reducere a pierderilor și factorul h_Z de amplificare a pierderilor sunt indicați în anexa 6.3.. | ||
| Sursă de avarii | S1 Căderea trăsnetului pe o structură | S2 Căderea trăsnetului lângă o structură | S3 Căderea trăsnetului pe un serviciu racordat | S4 Căderea trăsnetului lângă un serviciu | Risc rezultant în funcție de tipul avariei |
| Avarie | |||||
| D1Vătămarea ființelor vii | R_A = N_D x P_A x r_a x L_t | R_U = (N_L + N_Da) x P_U x r_u x L_t | R_S = R_A + R_U | ||
| D2Avarii fizice | R_B = N_D x P_B x r_p x h_z x r_f x L_f | R_V= (N_L +N_Da) x P_V x r_p x h_z x r_f x L_f | R_p = R_B + R_V | ||
| D3Defectarea sistemelor electrice și electronice | R_C= N_D x P_C x L_O | R_M = N_M x P_M x L_O | R_W = (N_L + N_Da) x P_W x L_O | R_Z = (N_I -N_L) x P_Z x L_O | R_O = R_C + R_M + R_W + R_Z |
| Risc rezultant în funcție de sursa de avarie | R_D = R_A + R_B + R_C | R_I = R_M + R_U + R_V + R_W + R_Z | |||
| Simbol | Denumire | Valoare conform cu |
| Număr mediu anual de trăsnete care cad | ||
| N_D | - pe structura racordată la un serviciu | Anexa 6.1 |
| N_L | - pe serviciu | Anexa 6.1 |
| N_I | - lângă serviciu | Anexa 6.1 |
| Probabilitatea ca trăsnetul care cade pe o structură adiacentă să producă | ||
| P'_B | - avarii fizice | Anexa 6.4 |
| P'_C | - defectări ale echipamentului serviciului | Anexa 6.4 |
| Probabilitatea ca trăsnetul care cade pe un serviciu să producă | ||
| P'_V | - avarii fizice | Anexa 6.4 |
| P'_W | - defectări ale echipamentului serviciului | Anexa 6.4 |
| Probabilitatea ca trăsnetul care cade lângă un serviciu să producă | ||
| P'_Z | - defectări ale echipamentului serviciului | Anexa 6.4 |
| Pierderi datorită | ||
| L'_B = L'_Y = L'_F | - avariilor fizice | Anexa 6.5 |
| L'_C = L'_W = L'_Z = L'_O | - defectării echipamentului serviciului | Anexa 6.5 |
| Sursă de avarie | S3Căderea trăsnetului pe un serviciu | S4Căderea trăsnetului lângă un serviciu | S1Căderea trăsnetului pe o structură | Riscul rezultant în funcție de tipul avarie |
| Tip de avarie | ||||
| D2 Deteriorare fizică | R'_V=N_L x P'_V x L'_V | R'_B = N_D x P'_B x L'_B | R_F = R'_V + R'_B | |
| D3Defectare a sistemelor electrice și electronice | R'_W = N_L x P'_W x L'_W | R'_Z = (N_I – N_L) x P'_Z x L'_Z | R' C = N_D x P'_C x L'_C | R_O = R'_Z + R'_W + R'_C |
| Riscul rezultant în funcție de sursa de avarie | R_D = R'_V + R'_W | R_I= R'_Z + R'_B + R'_C | ||

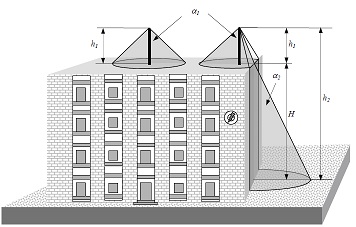

| Metodă de protecție | ||||||
| Clasa IPT | Raza sferei fictiverm | Dimensiunea ochiului rețelei Wm | Unghi de protecțieαgrade | |||
| Înălțime maximă a dispozitivului de captare h(m) | ||||||
| 20 | 30 | 45 | 60 | |||
| I | 20 | 5 x 5 | 25 | - | - | - |
| II | 30 | 10 x 10 | 35 | 25 | - | - |
| III | 45 | 15 x 15 | 45 | 35 | 25 | - |
| IV | 60 | 20 x 20 | 55 | 45 | 35 | 25 |
| Poziționare | Puncte de fixare pentru conductoare tip bandă și conductoare torsadatemm | Puncte de fixare pentru conductoare unifilare rotundemm |
| Conductoare orizontale pe suprafețe orizontale | 500 | 1 000 |
| Conductoare orizontale pe suprafețe verticale | 500 | 1 000 |
| Conductoare verticale de la sol până la 20 m | 1 000 | 1 000 |
| Conductoare verticale de la 20 m și peste | 500 | 1 000 |
| Acest tabel nu se aplică elementelor de fixare prefabricate care pot necesita analize speciale. In cazul luării în considerare a condițiilor de mediu (de exemplu forța estimată a vântului) se poate ca punctele de fixare să difere de cele recomandate. | ||
| Clasa SPT | Material | Grosime*a)tmm | Grosime*b)t'mm |
| De la I până la IV | Plumb | - | 2,0 |
| Oțel (inoxidabil, galvanizat) | 4 | 0,5 | |
| Titaniu | 4 | 0,5 | |
| Cupru | 5 | 0,5 | |
| Aluminiu | 7 | 0,65 | |
| Zinc | - | 0,7 | |
| *a) t previne perforarea, punctele calde sau aprinderea.*b) t' numai pentru tabla de metal dacă nu este importantă prevenirea problemelor privind perforarea, punctele calde sau aprinderea. | |||
| Clasa SPT | Distanțe m |
| I | 10 |
| II | 10 |
| III | 15 |
| IV | 20 |
Fig. 6.24.*) - Bucla unui conductor de coborâre*) Figura 6.24 este reprodusă în facsimil.Conductoarele de coborâre nu trebuie instalate în streșini sau în burlane de scurgere, chiar dacă acestea sunt acoperite cu material electroizolant.Dacă nu este posibilă realizarea unei conexiuni directe din cauza unor console mari ale acoperișului etc., conectarea dispozitivului de captare și a conductorului de coborâre trebuie să fie realizată printr-un conductor destinat pentru aceasta și nu prin componente naturale cum ar fi jgheaburile pentru scurgerea apei de ploaie etc.Amplasarea conductoarelor de coborâre trebuie să se facă astfel încât să se asigure o distanță de separare conformă cu anexa 6.8, între ele și eventualele uși și ferestre.Conductoarele de coborâre ale unei IPT neizolate față de structura de protejat pot fi instalate după cum urmează:a) dacă peretele este realizat din material incombustibil, conductoarele de coborâre pot fi amplasate pe suprafața peretelui sau în perete;b) dacă peretele este realizat din material inflamabil și creșterea temperaturii conductoarelor de coborâre este periculoasă, conductoarele de coborâre pot fi amplasate astfel încât distanța între ele și perete să fie mereu mai mare de 0,1 m. Suporturi de montare pot fi în contact cu peretele.Atunci când distanța între conductorul de coborâre și materialul combustibil nu poate fi asigurată, secțiunea conductorului de oțel sau a unui conductor cu o capacitate termică echivalentă nu trebuie să fie mai mică de 100 mmp.Capacitatea termică echivalentă se stabilește în conformitate cu SR EN 62305-1 și respectă precizările din tabelul 6.20 bis.Pentru structurile mari, cum sunt blocurile turn de apartamente și, în special, structurile industriale și administrative, care sunt proiectate adesea ca structuri pe schelete de oțel sau pe schelete din oțel și beton sau care utilizează beton armat, componentele conductoare ale structurii pot fi utilizate drept conductoare de coborâre.Impedanța totală a SPT pentru acest tip de clădiri este mică și asigură o protecție împotriva trăsnetului foarte eficientă pentru instalațiile interioare. Este avantajos să se utilizeze suprafețele conductoare ale pereților drept conductoare de coborâre. Astfel de pereți cu suprafețe conductoare pot fi: pereții din beton armat, suprafețele fațadelor cu folii metalice și fațadele din panouri prefabricate din beton, dacă sunt conectate și interconectate conform pct. 6.2.3.9.5.
(la 12-07-2023,
Punctul 6.2.3.9.3. , Punctul 6.2.3.9. , Punctul 6.2.3. , Punctul 6.2. , Capitolul 6 a fost modificat de Punctul 38. , Articolul I din ORDINUL nr. 959 din 18 mai 2023, publicat în MONITORUL OFICIAL nr. 512 din 12 iunie 2023
)
6.2.3.9.4. Conductoare de coborâre izolate Dacă, din considerente arhitecturale, conductoarele de coborâre nu pot fi montate pe suprafața structurii, acestea trebuie instalate în canale deschise în zidărie. În acest caz, trebuie să se acorde atenție menținerii distanței de separare, conform Anexei 6.8, între conductorul de coborâre și orice element de metal din interiorul structurii. Instalarea direct în tencuiala exterioară nu este recomandată deoarece tencuiala se poate deteriora ca rezultat al dilatării termice. Tencuiala este adesea avariată ca rezultat a creșterii temperaturii și a forțelor mecanice exercitate de curentul de trăsnet.6.2.3.9.5. Componente naturale Pot fi considerate conductoare de coborâre naturale următoarele elemente ale structurii:a) instalațiile metalice, cu condiția ca:1. să fie realizată durabil continuitatea electrică între diferitele elemente,2. dimensiunile lor să fie cel puțin egale cu acelea care sunt specificate în tabelul 6.20 pentru conductoarele de coborâre. Conductele prin care circulă lichide inflamabile sau explozibile nu trebuie folosite drept componente naturale ale dispozitivului de captare dacă garnitura cuplărilor cu flanșe nu este metalică sau dacă fațetele flanșelor nu sunt conectate între ele în mod corespunzător. Instalațiile metalice pot fi acoperite cu materiale electroizolante.b) scheletul metalic al betonului armat care prezintă o continuitate electrică; Pentru prefabricate din beton armat, trebuie să se realizeze puncte de interconectare între elementele de armare. De asemenea, este important ca betonul armat să conțină o legătură conductoare între punctele de interconectare. Părțile separate trebuie să fie conectate la fața locului în timpul asamblării.c) scheletul din oțel interconectat al structurii; Conductoarele în buclă nu sunt necesare dacă scheletul de metal al structurilor sau armăturile din oțel interconectate ale structurii sunt utilizate drept conductoare de coborâre.d) elementele fațadei, șine profilate și prefabricate metalice ale fațadei, cu condiția ca1. dimensiunile lor să respecte prescripțiile pentru conductoarele de coborâre (a se vedea 6.2.3.14) iar grosimile tablelor de metal sau a conductelor de metal să nu fie mai mici de 0,5 mm,2. continuitatea electrică a acestora pe verticală să fie conform prescripțiilor de la 6.2.3.15.6.2.3.9.6. Racorduri pentru verificare (piese de separare) Pe fiecare conductor de coborâre trebuie instalat un racord pentru verificare la conectarea acestuia la priza de pământ, cu excepția conductoarelor de coborâre naturale care sunt legate la electrozii de pământ de fundație. Pentru scopuri de măsurare, racordul trebuie să poată fi deschis cu ajutorul unei scule. În utilizare normală acesta trebuie să rămână închis. În figura 6.25 sunt prezentate exemple de construcție a unui racord pentru verificare care poate fi instalat pe un perete interior sau exterior al unei structuri.
| Material | Utilizare | Coroziune | ||||
| În aer liber | În pământ | În beton | Rezistență | Crescută prin | Poate fi distrus prin cuplaj galvanic cu | |
| Cupru | MasivTorsadat | MasivTorsadatCa înveliș | MasivTorsadatCa înveliș | Bun în multe medii | Compuși de sulfMateriale organice | - |
| Oțel galvanizat la cald | MasivTorsadat | Masiv | MasivTorsadat | Acceptabil în aer, în beton și în sol normal | Conținut ridicat de cloruri | Cupru |
| Oțel inoxidabil | MasivTorsadat | MasivTorsadat | MasivTorsadat | Bun în multe medii | Conținut ridicat de cloruri | - |
| Aluminiu | MasivTorsadat | Nepotrivit | Nepotrivit | Bun în atmosfere care conțin sulf și cloruri în concentrații reduse | Soluții alcaline | Cupru |
| Plumb | MasivÎn înveliș | MasivCa înveliș | Nepotrivit | Bun în atmosfere care conțin concentrații mari de sulfați | Soluri acide | CupruOțel inoxidabil |
| Material | Configurație | Secțiunea minimă mmp | Comentarii^10) |
| Cupru | Bandă masivă Bară rotundă masivă^7) Torsadat Bară rotundă masivă^3),4) | 50^8) 50^8) 50^8) 200^8) | Grosime de minimum 2 mm Diametru de 8 mm Diametru minim al fiecărui toron de 1,7 mm Diametru de 16 mm |
| Cupru acoperit cu staniu^1) | Bandă masivă Bară rotundă masivă^7) Torsadat | 50^8) 50^8) 50^8) | Grosime de minimum 2 mm Diametru de 8 mm Diametru minim al fiecărui toron de 1,7 mm |
| Aluminiu | Bandă masivă Bară rotundă masivă Torsadat | 70 50^8) 50^8) | Grosime de minimum 3 mm Diametru de 8 mm Diametru minim al fiecărui toron de 1,7 mm |
| Aliaj de aluminiu | Bandă masivă Bară rotundă masivă Torsadat Bară rotundă masivă^3) | 50^8) 50^8) 50^8) 200 | Grosime de minimum 2,5 mm Diametru de 8 mm Diametru minim al fiecărui toron de 1,7 mm Diametru de 16 mm |
| Material | Configurație | Secțiunea minimă mm^2 | Comentarii^10) |
| Oțel galvanizat la cald^2) | Bandă masivă Bară rotundă masivă^9)Torsadat Bară rotundă masivă^3),4),9) | 50^8) 50 50^8) 200 | Grosime de minimum 2,5 mm Diametru de 8 mm Diametru minim al fiecărui toron de 1,7 mm Diametru de 16 mm |
| Oțel inoxidabil^5) | Bandă masivă^6) Bară rotundă masivă^6) Torsadat Bară rotundă masivă^3),4) | 50^8) 50^8) 70^8) 200 | Grosime de minimum 2 mm Diametru de 8 mm Diametru minim al fiecărui toron de 1,7 mm Diametru de 16 mm |
| ^1) Grosimea minimă a acoperirii prin galvanizare la cald sau prin electroliză de 1 µm ^2) Acoperirea trebuie să fie netedă, continuă și fără flux de staniu, cu o grosime minimă de 50 µm. ^3) Aplicabil numai pentru tije de captare. Pentru aplicațiile în care eforturile mecanice nu sunt critice, cum ar fi sarcina datorită vântului, poate fi utilizat un diametru de 10 mm, o tijă de captare lungă de 1 m cu o fixare suplimentară. ^4) Aplicabil numai electrozilor de pământ ghidați ^5) Crom ≥ 16%, nichel ≥ 8%, carbon ≤ 0,07% ^6) Pentru oțel inoxidabil înglobat în beton și/sau în contact direct cu un material inflamabil, dimensiunile minime trebuie să fie mărite la 78 mmp (10 mm diametru) pentru o bară masivă și la 75 mmp (grosime minimum 3 mm) pentru o bandă masivă. ^7) Pentru anumite aplicații în care eforturile mecanice nu sunt esențiale, poate fi redus de la 50 mmp (diametru de 8 mm) la 28 mm^2 (diametru de 6 mm). În acest caz, trebuie acordată atenție reducerii spațiului pentru elementele de prindere. ^8) Dacă aspectele termice și mecanice sunt importante, aceste dimensiuni pot fi mărite la 60 mmp pentru banda masivă și la 78 mmp pentru bara masivă. ^9) Secțiunea minimă pentru evitarea topirii este de 16 mmp (cupru), 25 mmp (aluminiu), 50 mmp (oțel) și 50 mmp (oțel inoxidabil) pentru o energie specifică de 10.000 kJ/Ω. ^10 Grosime, lățime și diametru sunt definite cu ±10%. | |||
| Secțiune mmp | Φ mm | Nivel de protecție | |||||||||||
| Aluminiu W/R MJ/Ω | Oțel galvanizat W/R MJ/Ω | Cupru W/R MJ/Ω | Oțel inoxidabil W/R MJ/Ω | ||||||||||
| III + IV | II | I | III + IV | II | I | III + IV | II | I | III + IV | II | I | ||
| 50 | 8 | 12 | 28 | 52 | 37 | 96 | 211 | 5 | 12 | 22 | 190 | 460 | 940 |
| 78 | 10 | 4 | 9 | 17 | 15 | 34 | 66 | 3 | 5 | 9 | 78 | 174 | 310 |
| 100 | 3 | 7 | 12 | 9 | 20 | 37 | 1 | 3 | 5 | 45 | 100 | 190 | |
| Material | Configurație | Dimensiuni minime | Comentarii | ||
| Electrod tip tijă(vertical)Ø mm | Electrod tip conductor(orizontal) | Electrod tip placămm | |||
| Cupru | Torsadat*3) | 50 mmp | Diametru minim al fiecărui toron de 1,7 mm | ||
| Bară rotundă masivă*3) | 50 mmp | Diametru de 8 mm | |||
| Bandă masivă*3) | 50 mmp | ||||
| Bară rotundă masivă | 15*8) | Grosime de minim 2 mm | |||
| Bară tubulară | 20 | Grosime a peretelui de minim 2 mm | |||
| Placă masivă | 500 x 500 | Grosime de minim 2 mm | |||
| Placă cu zăbrele | 600 x 600 | Secțiune 25 mm x 2 mmLungime minimă a configurației cu zăbrele: 4,8 m | |||
| Oțel | Bară rotundă masivă galvanizată*1) 2) | 16*9) | Diametru 10 mm | ||
| Bară tubulară galvanizată*1) 2) | 25 | Grosime a peretelui de minim 2 mm | |||
| Bandă masivă galvanizată*1) | 90 mmp | ||||
| Placă masivă galvanizată*1) | 500 x 500 | Grosime de minim 3 mm | |||
| Placă cu zăbrele galvanizată*1) | 600 x 600 | Grosime de minim 3 mm | |||
| Bară rotundă masivă acoperită cu cupru*4) | 14 | Secțiune 30 mm x 3 mmRază minimă 250 µm acoperire cu cupru de 99,9% conținut de cupru | |||
| Bară rotundă masivă neacoperită*5) | Diametru 10 mm | ||||
| Bară sau bandă masivă galvanizată*5) 6) | 75 mmp | Grosime de minim 3 mm | |||
| Torsade galvanizate*5) 6) | 70 mmp | ||||
| Profile galvanizate în formă de cruce*1) | 50x50x3 | Diametru minim al fiecărui toron de 1,7 mm | |||
| Oțel inoxidabil*7) | Bară rotundă masivăBandă masivă | 15 | Diametru 10 mm100 mmp | Grosime de minim 2 mm | |
| *1) Acoperirea trebuie să fie netedă, continuă și fără flux de staniu cu o grosime minimă de 50 µm pentru bară rotundă și de 70 µm pentru bandă.*2) Conductoarele trebuie mai întâi prelucrate și apoi galvanizate.*3) Poate fi de asemenea acoperită cu staniu.*4) Cupru trebuie să fie legat intrinsec de oțel.*5) Se admite numai dacă este înglobat complet în beton.*6) Se admite numai dacă sunt conectate corect la cel puțin fiecare 5 m împreună cu armăturile naturale de oțel în contact cu fundația în partea dinspre pământ.*7) Crom ≥ 16 %, nichel ≥ 5 %, molibden ≥ 2 %, carbon ≤ 0,08 %.*8) În unele țări se admite o valoare de 12 mm.*9) Legarea la pământ cu tije este utilizată în unele țări pentru conectarea conductorului de coborâre la punctul în care acesta întră în pământ | |||||
| Clasa SPT | Material | Secțiune mmp |
| de la I până la IV | Cupru | 14 |
| Aluminiu | 22 | |
| Oțel | 50 |
| Clasa SPT | Material | Secțiune mmp |
| de la I până la IV | Cupru | 5 |
| Aluminiu | 8 | |
| Oțel | 16 |

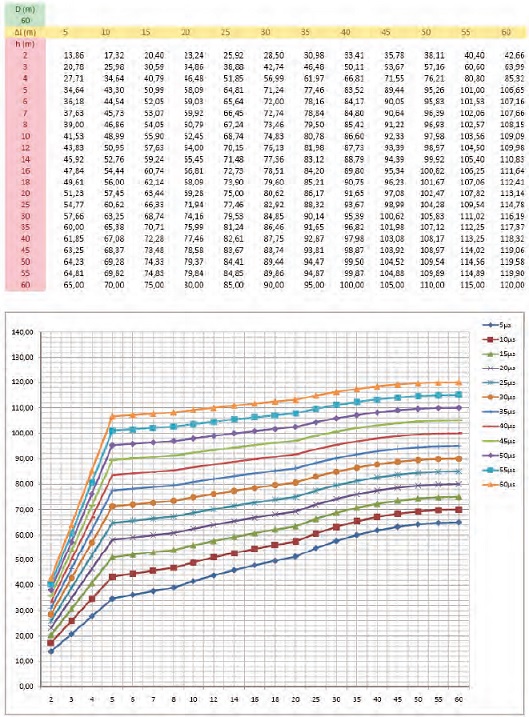

în care:ΔT este avansul amorsării al PDA dat de producător și este caracteristic tipului de PDA; v [m/μs] - este viteza de propagare a liderului ascendent și descendent; în calcule se poate adopta valoarea medie v = 1 m/μs. Înălțimea de instalare h reprezintă înălțimea vârfului PDA în raport cu planul orizontal care trece prin elementul de construcție protejat (fig. 6.30).Raza de protecție se calculează cu relația:
pentru h ≥ 5 m,și cu relația:R_P = h x R_P (5)/5, pentru 2 m ≤ h ≤ 5 m, unde:R_P(5): raza de protecție corespunzătoare înălțimii de 5 m, calculată cu formula pentru h ≥ 5 m.Pentru o înălțime de instalare cuprinsă între 2 m ≤ h ≤ 5 m, R_P se poate determina și cu ajutorul abacelor din fig. 6.31a, fig. 6.31b, fig. 6.31c și fig. 6.31d.Raza de protecție se reduce cu 40% în cazurile în care există riscuri cu consecințe asupra persoanelor și mediului, de exemplu: clădiri înalte și foarte înalte, depozite pentru materiale din cauciuc, masă plastică etc.
(la 12-07-2023,
Punctul 6.3.2.4. , Punctul 6.3.2. , Punctul 6.3. , Capitolul 6 a fost modificat de Punctul 43. , Articolul I din ORDINUL nr. 959 din 18 mai 2023, publicat în MONITORUL OFICIAL nr. 512 din 12 iunie 2023
)
| A A | temperatura ambiantă: | - 5°C ... + 40°C | (AA4) |
| A D | prezența apei: | proiecție de apă | (AD4) |
| A E | prezența corpurilor străine: | foarte mică | (AE3) |
| A G | șocuri mecanice: | mari | (AG3) |
| A H | vibrații: | medii | (AH2) |
| B A | competența persoanelor: | obișnuite, în general | (BA1) |
| instruite | (BA4) | ||
| calificate pentru manevrări în exploatare | (BA5) | ||
| B C | contactul persoanelor cu potențialul pământului: | frecvent | (BC3) |
| continuu în incinte electro- conductoare de mici dimensiuni (cuve, goluri tehnice) | (BC4) |
Serviciile de securitate trebuie instalate numai dacă sunt cerute de proprietarul instalației sau de autorități. Sistemele de automatizare necesare vieții pentru creșterea intensivă a animalelor trebuie să țină seama de următoarele prescripții:a) când nu este asigurată alimentarea cu hrană, apă, aer și alimentarea instalației de iluminat pentru animale, în caz de defect în alimentarea cu energie electrică, trebuie prevăzută o sursă sigură de alimentare alternativă sau de rezervă sau de siguranță; trebuie prevăzute circuite separate numai pentru alimentarea echipamentelor de ventilație și de iluminat;b) trebuie asigurată selectivitatea protecției circuitelor principale de alimentare a sistemului de ventilație pentru supracurent și/sau scurtcircuit monofazat;c) dacă într-o instalație este necesar să funcționeze o ventilație electrică trebuie asigurată una din următoarele condiții:– o sursă de rezervă pentru întregul sistem de ventilație, care să fie verificată periodic în conformitate cu instrucțiunile fabricantului;– supravegherea temperaturii și tensiunii de alimentare și dispozitive care să transmită semnale optice și acustice care pot fi sesizate de utilizator și care trebuie să funcționeze și în cazul întreruperii alimentării normale. Aparatele electrice de încălzire trebuie să fie prevăzute cu indicarea optică a poziției de funcționare.
| Nr.crt. | Amplasament medical | Explicarea termenului | Grupa | Clasa | |||
| 0 | 1 | 2 | ≤0,5 | >0,5s≤15s | |||
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | Sală de masaj | X | X | X | |||
| 2 | Saloane | Sală sau grup de săli pentru utilizări medicale în care pacienții sunt cazați în perioada de spitalizare sau în orice așezământ medical | X | ||||
| 3 | Sală de nașteri | X | X*1) | X | |||
| 4 | Sală de ECG, EEG, EHG | ECG- electrocardiogramă; EEG- electroencefalogramă; EHG- electrohisterogramă | X | X | |||
| 5 | Sală de endoscopie | Se aplică metodele de endoscopie pt. examinarea organelor prin orificii naturale sau artificiale (bronhoscopie, laringoscopie, gastroscopie etc) | X*2 ) | X*2) | |||
| 6 | Sală de consultații și tratament | Sală de examinare și tratament | X | X | |||
| 7 | Sală de urologie | Nu este sală de operațieSala în care actul de diagnostic și tratament pe canalul urogenital sunt efectuate cu un echipament electromedical, de ex. cu radiații X, de endoscopie sau de chirurgie cu înaltă frecvență | X*2 ) | X*2) | |||
| 8 | Sală de diagnostic și de radioterapie alta decât cea de la pct. 21 | Sală de diagnostic radiologic pentru utilizarea radiației ionizante sau terapie prin utilizarea radiației ionizante | X | X | |||
| 9 | Sală de hidroterapie | Tratamente terapeutice cu apă, apă sărată, nămol, argilă, vapori, nisip, apă cu bule cu gaz, apă sărată cu gaz, terapie prin inhalații, electroterapie în apă, termoterapie prin masaj sau în apă. Piscinele de uz general și sălile de baie nu fac parte din această categorie. | X | X | |||
| 10 | Sală de fizioterapie | Sală în care pacienții sunt tratați prin metode fizioterapeutice | X | X | |||
| 11 | Sală de anestezie | Sală pentru utilizări medicale în care se aplică anestezia generală | X | X*1) | X | ||
| 12 | Sală de operație | Sală în care se practică intervenții chirurgicale | X | X*1) | X | ||
| 13 | Sală de pregătire a operației | Sală în care pacienții sunt pregătiți înainte de intervenția chirurgicală, de ex. prin aplicarea anestezicului | X | X | X*1) | X | |
| 14 | Sală de pansamente (montarea gipsului) | Sală în care gipsul de mulaj sau alt pansament similar sunt aplicate când pacientul este sub anestezie. Sala face parte din blocul operator și comunică cu ea. | X | X | X*1) | X | |
| 15 | Sală de reanimare | Sală în care pacientul aflat sub anestezie se trezește. Sala se află în general foarte aproape de blocul operator | X | X | X*1) | X | |
| 16 | Sală de cateterism cardiac | Examinare sau tratament al inimii prin catetere. Ex: măsuri de acțiune hemodinamică a inimii, prelevare de sânge, injecții cu substanțe de contrast sau implant de simulatoare | X | X*1) | X | ||
| 17 | Sală de tratamente intensive | Sală în care pacienții sunt supravegheați în afara intervenției chirurgicale printr-un echipament electric medical cu care acțiunile corpului pot fi stimulate | X | X*1) | X | ||
| 18 | Sală de examinări angiografice | Sală prevăzută pentru vizualizarea arterelor sau venelor cu produse de contrast | X | X*1) | X | ||
| 19 | Sală de hemodializă | Sală în care pacienții sunt conectați la un echipament electric medical pt. dezintoxicarea sângelui | X | X | |||
| 20 | Sală de imagistică prin rezonanță magnetică (RMN) | X | X | ||||
| 21 | Medicină nucleară | X | X | ||||
| 22 | Sală de prematuri | X | X*1) | X | |||
| Clasa 0 (fără întrerupere)*1) | Alimentare automată de rezervă disponibilă fără întrerupere |
| Clasa 0,15 (întrerupre foarte scurtă) | Alimentare automată de rezervă disponibilă în mai puțin de 0,15 s*2) |
| Clasa 0,5 (întrerupere scurtă) | Alimentare automată de rezervă disponibilă în mai puțin de 0,5 s |
| Clasa 15 (întrerupere medie) | Alimentare automată de rezervă disponibilă în mai puțin de 15 s |
| Clasa >15 (întrerupere lungă) | Alimentare automată de rezervă disponibilă în mai mult de 15 s |
Protecția prin întreruperea automată a alimentării este asigurată de dispozitive de protecție de curent diferențial rezidual (DDR).
în care: I_1 - este curentul total de fugă prezumat, [A]; I_Delta(n) - curentul nominal de funcționare al dispozitivului de protecție diferențial, [A]; U_L- tensiunea de atingere maximă admisă, [V]; R_A - rezistența de dispersie a prizei de pământ, [Ω];7.19.12. Se recomandă ca echipamentele având curenți electrici de fugă importanți să nu fie legate direct la o rețea IT, datorită dificultății monitorizării (semnalizării) primului defect. Se recomandă ca echipamentul să fie alimentat printr-o rețea TN (racordată la rețeaua principală IT), prin intermediul unui transformator.7.19.13. Protecția împotriva supratensiunilor se va realiza conform cu subcap. 4.4.7.20. Instalații electrice în construcții din lemnEchipamente7.20.1. La proiectarea și executarea instalațiilor electrice din construcții din lemn se vor respecta pe lângă prevederile din capitolul 3 și subcap. 4.2 și recomandările din SR HD 384.4.42 S1 și SR HD 384.4.482 S1 și cele din prezentul subcapitol.7.20.2. La executarea instalațiilor electrice înglobate în elementele de construcție din lemn se folosesc conductoare sau cabluri din cupru. Cablurile ce se montează în contact direct cu lemnul trebuie să fie cu întârziere la propagarea flăcării, conform cu recomandările din SR EN 50266.7.20.3. Se recomandă utilizarea conductoarelor și cablurilor încărcate cu circa 85% din curentul maxim admisibil.7.20.4. Tablourile electrice de distribuție trebuie să fie confecționate din materiale incombustibile sau cu întârziere la propagarea flăcării (care satisfac proba cu fir incandescent la 960°C conform SR EN 60695-2-11) și să fie nehigroscopice.7.20.5. Dozele de derivație și de aparat trebuie executate din metal sau din materiale plastice care satisfac proba cu fir incandescent la 960°C conform SR EN 60695-2-11 și trebuie să fie etanșe. Izolațiile ce protejează conexiunile trebuie de asemenea să satisfacă proba cu firul incandecent la temperatura de 960°C.7.20.6. Corpurile de iluminat montate direct pe lemn trebuie să prezinte cel puțin gradul de protecție IP 5X executate din materiale cu întârziere la propagarea flăcării (pentru cel puțin 750°C conform SR EN 60695-2-11). Lămpile trebuie să fie protejate împotriva loviturilor la care pot fi supuse, cu dispersoare din materiale plastice rezistente la șocuri mecanice (de exemplu policarbonat), cu grătare sau sticlă rezistentă.7.20.7. Corpurile de iluminat trebuie confecționate din materiale incombustibile sau să fie omologate pentru montaj direct pe lemn.7.20.8. Tuburile, plintele, canalele de protecție trebuie să fie metalice sau din materiale plastice omologate pentru montaj în construcții din lemn, cu sau fără halogeni.7.20.9. Accesoriile de îmbinare ale tuburilor, plintelor și canalelor trebuie să asigure aceeași rezistență mecanică, izolație electrică, grad de etanșare, rezistență la temperatură ca și tuburile, plintele și canalele la care se folosesc.7.20.10. Se admite folosirea ca doze de derivație a părților fixe, special prevăzute în corpurile de iluminat, în condițiile subcap. 5.3.6Distribuții și condiții de montaj7.20.11. Execuția distribuței electrice în construcții din lemn se face după terminarea structurii, a acoperișului și închiderii perimetrale ale acestora.7.20.12. Atunci când instalația electrică este înglobată în interiorul elementelor de construcție, se recomandă ca circuitele să se monteze între placa dinspre interior a peretelui și bariera de vapori, iar unde bariera de vapori este integrată în placa dinspre interior a peretelui, între acesta și izolație.7.20.13. În situația în care apar deteriorări ale barierei de vapori în timpul execuției distribuției, acestea trebuie remediate asigurând continuitatea și etanșeitatea barierei de vapori.7.20.14. Pozarea tuburilor și a dozelor se face înainte de montarea materialului fonoizolant.7.20.15. Se admite numai montarea aparentă în contact direct cu elementele de construcție din lemn a tuburilor, plintelor sau canalelor de protecție din materiale plastice omologate pentru montare pe lemn, aparatele și echipamentele electrice cu grad de protecție minim IP54 sau omologate pentru montarea pe lemn. În cazurile în care gradul de protecție al echipamentelor electrice este inferior gradului IP 54 se vor respecta prevederile de la 3.0.3.8.7.20.16. Tuburile și canalele de protecție metalice și tuburile din materiale plastice cu întârziere la propagarea flăcării și omologate pentru montarea pe lemn, se montează direct pe elemente combustibile ale construcției, atât în montaj aparent cât și în interiorul pereților sau planșeelor.7.20.17. Tuburile flexibile din materiale plastice omologate pentru montare pe lemn se utilizează numai pentru protecția conductelor pe trasee scurte, dificil de realizat cu tub rigid.7.20.18. La montarea dozelor în pereții exteriori, pe lângă asigurarea continuității barierei de vapori, se urmărește și păstrarea continuității stratului de termoizolație.7.20.19. La proiectarea și executarea instalațiilor electrice se vor respecta soluții tehnice ce se stabilesc de comun acord cu proiectantul structurii de rezistență.7.20.20. Dozele metalice și din materiale plastice cu grad de protecție mai mic de IP 54 se montează respectându-se condițiile de la art.7.20.18.7.20.21. Circuitele electrice vor fi prevăzute cu protecție diferențială și conductor de protecție.7.20.22. Se recomandă reducerea, pe cât posibil, a numărului de doze de ramificație pe parcursul unui circuit.7.20.23. Legăturile electrice trebuie realizate astfel încât să nu permită formarea de scântei sau arcuri electrice.Distribuții în cabluri7.20.24. La trecerea prin elementele combustibile, cablurile se protejează în tuburi metalice.7.20.25. Fixarea cablurilor se face numai cu elemente prefabricate care să nu le ștranguleze și care să nu aibă muchii tăioase care pot deteriora izolația acestora.7.20.26. Distanțele maxime între elementele de fixare a cablurilor trebuie să fie:– 50 cm, la montajul orizontal și 100 cm, la montajul vertical, pentru cablurile nearmate montate aparent;– 80 cm, la montajul orizontal și 150 cm, la montajul vertical, pentru cablurile armate.7.20.27. Cablurile se fixează la maximum 10 cm de intrarea în doze sau în aparate.7.20.28. Golurile din elementele de construcție trebuie să aibă un diametru mai mare cu 1/4 decât diametrul exterior al cablului.7.20.29. Circuitele electrice pentru încălzire realizate cu cabluri înglobate în elemente de construcție din lemn și care sunt armate, trebuie protejate la curent diferențial rezidual de cel mult 100 mA.7.20.30. În cazul în care alimentarea instalației electrice de încălzire se face dintr-o rețea IT impedanța dispozitivului de control permanent al izolației și caracteristicile dispozitivelor de protecție la curent diferențial trebuie alese astfel încât să asigure întreruperea în cazul apariției primului defect de izolație. Conductorul de protecție al circuitului de încălzire se leagă la fiecare din extremitățile armăturii sau la învelișul metalic al cablului de încălzire.Protecții și măsuri de protecție7.20.31. În cazul rețelelor TN și TT, circuitele care alimentează receptoarele de lumină și prize se protejează fiecare la suprasarcină scurtcircuit și la curent rezidual diferențial cu curentul nominal de cel mult 30 mA.7.20.32. În rețeaua IT, dacă sunt prevăzute dispozitive diferențiale de protecție, trebuie să se prevadă și un dispozitiv de control permanent al izolației pe fiecare circuit care deservește încăperi din lemn.7.20.33. În circuitele TFJP și TFJS părțile active trebuie să îndeplinească una din condițiile:– să fie protejate în învelișuri cu gradul de protecție IP 2X;– să fie protejate cu o izolație care să suporte o tensiune de încercare de 500 V timp de 1 min, oricare ar fi tensiunea nominală a circuitului.7.20.34. Branșamentul la care este racordată instalația electrică trebuie să fie prevăzut cu un întreruptor automat cu protecție la curent diferențial rezidual de cel mult 300 mA de tip S. Asigurarea selectivității protecțiilor se face respectând prevederile subcap. 4.1.7.21. Instalații electrice pentru racordarea bateriilor de condensatoare pentru îmbunățirea factorului de putere7.21.1. În instalațiile electrice cu condensatoare pentru îmbunătățirea factorului de putere, respectiv pentru compensarea energiei reactive absorbite de receptoarele inductive ale consumatorului electric, se utilizează condensatoarele derivație, fixe sau reglabile în trepte, după caz. Se recomandă utilizarea condensatoarelor cu pierderi în dielectric cât mai mici și a condensatoarelor cu dielectric biodegradabil.7.21.2. Amplasarea bateriilor de condensatoare se face astfel încât pierderile de putere și energie să fie cât mai mici, în unele din următoarele moduri:– centralizat, la tablourile generale de distribuție sau tablourile de distribuție ale grupurilor de receptoare;– local (individual), la bornele receptorului electric;– mixt (centralizat sau semicentralizat combinat cu local).7.21.3. Valoarea puterii reactive a condensatoarelor destinate îmbunătățirii factorului de putere și modul de instalare a acestora (art. 7.21.2.) se stabilește pe baza unei analize tehnico-economice efectuată conform prevederilor reglementărilor tehnice referitoare la compensarea puterii reactive în rețelele electrice ale furnizorilor de energie, la consumatorii industriali și similari.7.21.4. Nu se instalează instalații cu condensatoare pentru îmbunătățirea factorului de putere înainte de realizarea unui studiu privind distorsiunea curbei de tensiune a locul de montare. La consumatori electrici cu regim deformant (datorită receptoarelor producătoare de armonice de tensiune sau de curent), bateriile de condensatoare se amplasează în puncte în care factorul de distorsiune și nivelul armonicelor nu conduc la solicitări ale instalațiilor peste limitele admisibile (U_max = 1,1 U_n; I_max = 1,3 I_n și Q_max = 1,42Q_n, unde U_n, I_n, Q_n sunt valori nominale în regim sinusoidal). În cazul în care rezultă o depășire a valorilor maxime admisibile de tensiune sau curent se iau măsuri de utilizare a instalațiilor de limitare, filtrare, compensare a armonicilor perturbatoare (conform recomandărilor din reglementările tehnice referitoare la compensarea puterii reactive în rețelele electrice ale furnizorilor de energie, la consumatorii industriali și similari).7.21.5. La consumatorii electrici cu sarcini reactive fluctuante care produc fluctuații de tensiune (flicker), se prevăd instalații statice de compensare automată a variațiilor de putere reactivă, corelat cu necesitatea reducerii fluctuațiilor de tensiune la valori normate.7.21.6. În cazul compensării centralizate, bateriile de condensatoare trebuie prevăzute cu aparate de comutație pentru cuplare-decuplare la rețeaua electrică. Dacă sarcina reactivă este variabilă în timp, se prevăd baterii de condensatoare fracționabile, comutabile automat în trepte de putere reactivă.7.21.7. La consumatorii cu posturi de transformare proprii, în cazul compensării centralizate automate, se interzice funcționarea în gol a transformatorului, cu bateria de condensatoare conectată.7.21.8. Compensarea locală (individuală) a energiei reactive consumate se prevede pentru receptoare inductive cu consum mare de putere reactivă și cu funcționare continuă și pentru cele de putere foarte mică, dar aflate în număr foarte mare (de ex. lămpi cu descărcare în gaze și/sau vapori metalici).7.21.9. În cazul compensării locale (individuale), la receptoarele de putere mare (motor asincron, transformator etc.), puterea reactivă a bateriei de condensatoare trebuie să compenseze cel mult 90% din puterea de mers în gol a receptorului.7.21.10. Circuitul de alimentare al bateriei de condensatoare (cabluri, aparate de acționare și protecție) se dimensionează la un curent electric de 1,5 ori curentul nominal al bateriei.7.21.11. Dacă circuitul se protejază cu întreruptor automat (disjunctor) acesta se reglează astfel:– pentru protecție la suprasarcină la 1,5 ori curentul nominal al bateriei;– pentru protecție la scurtcircuit la cel puțin 5 ori curentul nominal al bateriei.7.21.12. Bateriile de condensatoare se prevăd cu dispozitive de descărcare automate sau manuale, alese astfel încât după cel mult 1 minut de la deconectarea bateriei de la rețea, tensiunea reziduală la bornele ei să scadă sub 42 V. La bateriile de condensatoare fracționabile cu trepte comutabile se prevăd dispozitive de descărcare automată. Fac excepție și nu se prevăd cu dispozitive speciale de descărcare, condensatoarele legate direct la bornele receptoarelor.7.21.13. Bateriile de condensatoare se instalează, de regulă, în încăperi separate de categoria BA5 (EE) pe stelaje metalice sau în dulapuri speciale. În încăperile în care sunt instalate bateriile de condensatoare se asigură menținerea condițiilor de tempertură și umiditate cerute de producătorul lor. Ele se amplasează astfel încât să fie ferite de apă, praf, agenți corozivi, lovituri, vibrații, căldură, foc, luându-se măsuri corespunzătoare de protecție. Fac excepție bateriile de condensatoare impregnate cu uleiuri incombustibile (garantate de producător). Acestea pot să fie instalate în încăperi de clasa BA5 (EE) (de ex. în încăperea tabloului general de distribuție), în încăperi de producție, luându-se măsuri de protecție împotriva atingerilor sau în tablourile electrice închise, de alimentare și comandă ale receptoarelor (de ex. ale motoarelor asincrone).7.21.14. Montarea pe stelaje a bateriilor de condensatoare și a conductelor de legătură se face astfel încât o persoană să nu poată atinge simultan două părți metalice la o înălțime mai mică de 2,5 m și între care există o tensiune mai mare de 120 V. Accesul personalului în spațiul bateriilor de condensatoare este permis numai personalului autorizat și numai după deconectarea și descărcarea în prealabil a acestora pe rezistoarele de descărcare.7.22. Instalații electrice pentru alimentarea receptoarelor cu rol de securitate la incendiu.7.22.1. Alimentarea cu energie electrică a tabloului de distribuție al stației pompelor de incendiu, al electrovanelor de incendiu și al altor dispozitive de securitate la incendiu aferente trebuie asigurată, după caz, astfel:a) dintr-o singură sursă de alimentare;Alimentarea de la o singură sursă se realizează în situațiile în care nu se prevăd pompe de incendiu de rezervă, conform celor precizate în reglementarea tehnică, indicativ P118/2.Se consideră o singură sursă de alimentare racordarea la un post de transformare al sistemului energetic național, la o centrală electrică, la rețeaua de joasă tensiune a furnizorului prin firida de branșament sau la tabloul general de distribuție al clădirii.b) din două surse de alimentare independente. Alimentarea din două surse independente se face pentru tablourile de alimentare a:– stației de pompare atunci când, potrivit reglementării tehnice, indicativ P 118/2, se prevede pompă de rezervă pentru incendiu;– sistemelor de control și evacuare a fumului și gazelor fierbinți;– ascensoarelor de intervenție și evacuare în caz de incendiu (subcap. 7.18).Sursa de alimentare de bază este asigurată conform punctului a). În cazuri justificate tehnic în care nu există posibilitatea asigurării unei surse de bază de alimentare cu energie electrică pentru pompe se admite utilizarea motoarelor cu ardere internă. Sursa de alimentare rezervă poate fi:– altă sursă de energie electrică (centrală electrică la consumator), astfel încât nefuncționarea sursei de bază să nu o afecteze;– grup de intervenție cu intrarea automată în funcțiune în maximum 15 secunde, la dispariția tensiunii sursei de bază și preluarea eșalonată a receptoarelor în maximum 60 secunde;– surse de alimentare neîntreruptibilă (UPS), cu condiția ca aceste echipamente să asigure, pe timpul normat, funcționarea tuturor receptoarelor cu rol de securitate la incendiu (iluminat de securitate, instalația de detectare, semnalizare și alarmare la incendiu, instalațiile de stingere, instalațiile de control și evacuare a fumului și gazelor fierbinți);– motoare cu ardere internă cu pornire automată.Indiferent de numărul de instalații electrice prin care un loc de consum este racordat la rețeaua operatorului de transport/distribuție, acestea constituie o singură sursă de alimentare (SEN) pentru locul de consum respectiv.În toate cazurile trebuie asigurată trecerea automată (dublată de acționare manuală) de pe alimentarea de bază pe cea de rezervă la nefuncționarea sursei de bază printr-un sistem AAR reversibil.În cazul în care este obligatorie și nu se poate asigura a 2-a sursă de energie electrică de rezervă se montează pompe fixe cu motor cu ardere internă cu pornire automată sau pompe cu abur (în cazul în care este asigurată alimentarea lor permanentă printr-o conductă separată, direct de la sursă).Pentru instalațiile automate de stingere cu apă se respectă și prevederile din SR EN 12845.
(la 12-07-2023,
Punctul 7.22.1. , Punctul 7.22. , Capitolul 7 a fost modificat de Punctul 52. , Articolul I din ORDINUL nr. 959 din 18 mai 2023, publicat în MONITORUL OFICIAL nr. 512 din 12 iunie 2023
)
7.22.2. Tabloul de distribuție al stației pompelor și electrovanelor de incendiu și al altor dispozitive de securitate destinate limitării/stingerii incendiului se amplasează în încăperea destinată stației de pompare, cu respectarea prevederilor din reglementarea tehnică P118/2, sau în încăperi care asigură condiții similare.
(la 12-07-2023,
Punctul 7.22.2. , Punctul 7.22. , Capitolul 7 a fost modificat de Punctul 53. , Articolul I din ORDINUL nr. 959 din 18 mai 2023, publicat în MONITORUL OFICIAL nr. 512 din 12 iunie 2023
)
7.22.3. Căile de alimentare ale tabloului de distribuție al stațiilor pompelor și electrovanelor de incendiu, ale instalației pentru controlul și evacuarea fumului și gazelor fierbinți și ale ascensoarelor de intervenție și/sau evacuare în caz de incendiu trebuie amplasate pe trasee distincte față de celelalte tipuri de instalații electrice. În cazul în care se prevăd două căi de alimentare, acestea se dispun pe trasee separate sau se prevăd măsuri constructive pentru separarea lor cu elemente rezistente la foc, astfel încât avarierea unei căi să nu poată provoca întreruperea în alimentarea cu energie electrică a celei de-a doua căi de alimentare.
(la 12-07-2023,
Punctul 7.22.3. , Punctul 7.22. , Capitolul 7 a fost modificat de Punctul 54. , Articolul I din ORDINUL nr. 959 din 18 mai 2023, publicat în MONITORUL OFICIAL nr. 512 din 12 iunie 2023
)
7.22.4. În cazul alimentării dintr-o singură sursă coloana tabloului de distribuție a stației pompelor de incendiu se leagă înaintea întreruptorului general sau a siguranțelor generale ale tabloului din rețeaua furnizorului din care se alimentează. Întreruptorul sau siguranțele de pe coloanele ce alimentează tablourile stației pompelor, electrovanelor de incendiu se va prevedea cu blocare sigilată care să nu permită întreruperea alimentării decât în caz de strictă necesitate. Această blocare nu este necesară în cazul în care întreruptorul se află în încăperi unde au acces numai persoane autorizate (de exemplu camera tabloului general de distribuție).Face excepție cazul în care tabloul general de distribuție are două bare distincte racordate la două transformatoare care se pot rezerva reciproc. În acest caz coloanele se pot racorda la barele generale.7.22.5. În cazul alimentării din două surse, tablourile stației de pompe de incendiu și sistemului de control și evacuare a fumului și gazelor fierbinți pot fi alimentate:– pe două căi de alimentare (câte una de la fiecare sursă) cu un sistem AAR cu acționare la dispariția tensiunii sursei de bază. Alimentarea din sursa de bază se va face din fața întreruptorului general. Se acceptă ca alimentarea de bază să se realizeze și de pe secțiile de bare ale tabloului general doar în situația când există minimum două secții de bare distincte racordate la două transformatoare ce se pot rezerva unul pe celălalt în caz de incendiu. Decuplarea receptoarelor fără rol de securitate la incendiu, dacă este cazul, se va face automat, existând și posibilitatea unei comenzi manuale;– pe o singură cale dintr-o bară (tablou) alimentat de la cele două surse printr-un sistem AAR, în cazul în care aceasta se află în apropierea (în aceeași încăpere sau încăperi alăturate categoria BE1) tablourilor pompelor de incendiu și sistemului de control și evacuare a fumului și gazelor fierbinți.
(la 12-07-2023,
Punctul 7.22.5. , Punctul 7.22. , Capitolul 7 a fost modificat de Punctul 55. , Articolul I din ORDINUL nr. 959 din 18 mai 2023, publicat în MONITORUL OFICIAL nr. 512 din 12 iunie 2023
)
7.22.6. Din tabloul stației pompelor de incendiu se admite numai alimentarea receptoarelor care contribuie direct și indirect la intervenția de stingere a incendiilor (pompele de incendiu, electrovanele de incendiu, sistemele de evacuare a fumului și gazelor fierbinți, instalația de automatizare pentru stingerea incendiilor, instalația pentru iluminat normal și de siguranță a stației pompelor de incendiu, sursa de rezervă, pompa de epuismente care evită pericolul inundării pompelor de incendiu etc.).7.22.7. Trebuie prevăzută comandă automată pentru pornirea pompelor de incendiu:– în cazurile în care nu există personal calificat pentru punerea lor în funcțiune în timp util;– pentru instalațiile speciale de stingere (sprinklere, drencere - sprinklere deschise, apă pulverizată și ceață de apă).Intrarea automată în funcțiune a pompelor (mai puțin a pompei-pilot) trebuie semnalizată optic și acustic în locurile precizate la art. 7.22.8. În aceste locuri se prevede posibilitatea opririi manuale a semnalizării acustice. Semnalizarea optică se oprește automat odată cu oprirea pompelor de incendiu. Instalațiile de alimentare se prevăd și cu posibilități de acționare manuală.Dispozitivele de protecție de pe circuitele pompelor trebuie să nu acționeze cel puțin 20 de secunde la curentul electric de pornire.Cablurile de alimentare pentru tablourile electrice aferente stațiilor de pompare de incendiu se vor dimensiona Ia un curent egal cu 150% din curentul nominal, atunci când pompele de incendiu și tabloul electric nu sunt în aceeași încăpere. Acestea se realizează dintr-o bucată fără îmbinări.Oprirea pompelor de incendiu se prevede numai manual, cu excepția situației de la art. 7.22.11. Prevederile din acest articol sunt conforme cu recomandările din SR EN 12845.
(la 12-07-2023,
Punctul 7.22.7. , Punctul 7.22. , Capitolul 7 a fost modificat de Punctul 56. , Articolul I din ORDINUL nr. 959 din 18 mai 2023, publicat în MONITORUL OFICIAL nr. 512 din 12 iunie 2023
)
7.22.8. Comanda manuală de acționare a pompelor și electrovanelor de incendiu se admite să se facă și prin butoane speciale de pornire amplasate atât în încăperea pompelor și electrovanelor de incendiu cât și, după caz, la distanță în diferite puncte de comandă (de ex. la serviciul de pompieri, în camera dispeceratului de comandă, în clădirile respective, în secții de fabricație, depozite etc. pentru care sunt prevăzute aceste instalații). Oprirea manuală a pompelor și electrovanelor de incendiu se face numai din stația pompelor de incendiu. Butoanele pentru comandă manuală a pompelor și electrovanelor de incendiu care servesc instalații de hidranți interiori neautomatizate se amplasează în apropierea fiecărui hidrant interior. Aceste butoane trebuie să fie special executate pentru instalații de stins incendii, fiind dispuse în cutii sau nișe cu geam sigilate.7.22.9. În toate instalațiile de stins incendii, schema de comandă a pompei (pompelor) de rezervă trebuie stabilită astfel încât acestea să intre automat în funcțiune în următoarele situații:– la dispariția tensiunii de alimentare a pompei (pompelor) aflate în funcțiune;– la oprirea pompei (pompelor) în funcțiune prin declanșarea protecției termice sau electromagnetice;– atunci când pompa (pompele) aflate în funcțiune nu asigură presiunea necesară.În cazul stațiilor de pompare cu mai multe pompe, intrarea în funcțiune a acestora se face succesiv (temporizat) funcție de capacitatea sursei de alimentare de rezervă. În cazul pornirii manuale, aceasta se stabilește prin "Instrucțiuni de exploatare".7.22.10. Schema de comandă a pompelor de incendiu se stabilește astfel încât să se poată alterna situația de pompă în funcțiune cu cea de rezervă, pentru a se putea controla permanent starea instalațiilor și a realiza o uzură uniformă a pompelor.7.22.11. Pompele de incendiu trebuie protejate împotriva funcționării în gol, la lipsa de apă, prin asigurarea opririi automate a acestora. Această situație trebuie semnalizată optic și acustic în camera serviciului de pompieri sau în alt loc cu supraveghere permanentă.7.22.12. Coloanele de alimentare a tabloului stației de pompare pentru incendiu și a altor sisteme de securitate la incendiu trebuie să fie din cupru și trebuie protejate împotriva deteriorărilor mecanice. Aceste coloane se executată cu cabluri cu izolație minerală conform SR EN 60702- 1, SR EN 60702- 2 sau cu cabluri rezistente la foc, conform SR EN 50200 și SR EN 50362 sau un sistem de cablaj care să-și păstreze caracteristicile de protecție la foc și mecanice care trebuie să asigure durata cea mai mare normată de funcționare dintre instalațiile de stingere a incendiului din clădire pe care le alimentează din același tablou sau aflate pe trasee comune.7.22.13. Circuitele de alimentare a pompelor, electrovanelor și a altor elemente aferente instalațiilor cu rol de securitate la incendiu precum și circuitele de control, comandă și semnalizare, trebuie să fie din cupru și vor fi cu întâziere la propagarea flăcării în mănunchi (ex. CYYF) conform SR EN 50266, dacă receptoarele electrice sunt în aceeași încăpere (sau încăpere alăturată) cu tabloul de alimentare. În alte cazuri se aplică art 7.22.12.7.22.14. Dispozitivele pentru acționarea cortinelor de siguranță din clădirile cu orice destinație se alimentează conform prevederilor art. 7.22.1 punctul b). Acționarea lor se face automat la declanșarea instalației de semnalizare a incendiului din sală sau scenă. În încăperea serviciului de pompieri de lângă cortina de siguranță se asigură și posibilități de acționare manuală a acesteia. Acționarea automată a cortinei trebuie semnalizată optic și acustic local și la serviciul de pompieri.7.22.15. Soluțiile de alimentare electrică a altor instalații și dispozitive de securitate la incendiu (uși, obloane rezistente la foc, clapete antifoc etc.) se stabilesc de proiectant în funcție de condițiile specifice și de securitatea la incendiu, adoptându-se una din variantele a) sau b) de la art. 7.22.1.Este obligatorie alimentarea din două surse independente a dispozitivelor de securitate la incendiu de tipul celor de la aliniatul anterior, în afara cazurilor prevăzute la art. 7.22.1, pentru clădiri înalte și foarte înalte, clădiri cu săli aglomerate, clădiri civile din categoriile A și B de importanță, clădiri de turism cu peste 150 persoane, clădiri pentru învățământ cu peste 300 de persoane și clădiri de sănătate cu peste 100 de paturi.7.22.16. Stațiile de pompare, echipamentele de control și semnalizare (centralele de semnalizare) a incendiilor și zonele în care se află elemente de prevenire și stingere a incendiilor care trebuie acționate (electrovane etc.) trebuie prevăzute cu instalație de iluminat de siguranță pentru continuarea lucrului.7.22.17. Grupul de intervenție pentru alimentarea de rezervă se instalează în:– clădire independentă;– înglobat în interiorul clădirilor cu risc de incendiu mare (BE2), mediu (BE1a) și mic (BE1b) sau alipite de acestea;– în aer liber, cu respectarea prescripțiilor din reglementările privind securitatea la incendiu (considerând grupul electrogen de gradul II stabilitate la foc), a condițiilor de funcționare și amplasare indicate de producător, precum și a zonei climatice în care este amplasat acesta.Grupul de intervenție pentru alimentarea de rezervă nu se amplasează pe acoperișul construcțiilor.
(la 12-07-2023,
Punctul 7.22.17. , Punctul 7.22. , Capitolul 7 a fost modificat de Punctul 57. , Articolul I din ORDINUL nr. 959 din 18 mai 2023, publicat în MONITORUL OFICIAL nr. 512 din 12 iunie 2023
)
7.22.18. Încăperea grupului de intervenție, înglobată sau alipită construcțiilor cu alte destinații, se separă de restul construcției prin pereți de A1, A2 - s1do cu rezistență la foc REI/EI 180 și planșee REI 90, având acces direct din exterior. Această încăpere trebuie prevăzută cu goluri pentru aspirația aerului de combustie și goluri de evacuare spre exterior a gazelor de ardere, astfel încât să fie eliminat pericolul introducerii acestora în clădire. Se admite și comunicarea acestor funcțiuni cu restul construcției numai dintr-un coridor comun, printr-o ușă cu rezistență la foc de minim EI2 90 - C, echipată cu dispozitive de autoînchidere sau închidere automată în caz de incendiu, fără a se renunța la accesul direct din exterior.7.22.19. Clădirile independente pentru grupurile de intervenție trebuie să fie de nivelul I, II sau III de stabilitate la incendiu și trebuie prevăzute cu posibilitatea de evacuare a gazelor de ardere.7.22.20. Încăperile în care se găsesc grupurile de intervenție trebuie prevăzute cu iluminat de siguranță pentru continuarea lucrului.Instalații electrice aferente dispozitivelor și sistemelor de evacuare a fumului și gazelor fierbinți.7.22.21. Alimentarea cu energie electrică a utilajelor și echipamentelor de acționare a dispozitivelor de evacuare a fumului și gazelor fierbinți sau a instalațiilor de ventilare și climatizare utilizate și pentru evacuarea fumului și gazelor fierbinți se asigură în condițiile art. 7.22.1 b) și 7.22.5., standardelor de referință SR EN 12101 cu părțile 5, 6 și 10 sau reglementărilor echivalente. Sistemele AAR prevăzute la art 7.22.5 vor fi reversibile (la revenirea tensiunii sursei de bază, alimentarea se va face automat pe acesta).7.22.22. În zonele în care sunt montate elemente de acționare manuală aferente sistemului de control și evacuare a fumului și gazelor fierbinți se va prevedea iluminat de securitate pentru intervenții în zonele de risc.
(la 12-07-2023,
Punctul 7.22.22. , Punctul 7.22. , Capitolul 7 a fost modificat de Punctul 58. , Articolul I din ORDINUL nr. 959 din 18 mai 2023, publicat în MONITORUL OFICIAL nr. 512 din 12 iunie 2023
)
7.22.23. Timpul de funcționare în caz de incendiu, respectiv punerea în funcțiune a ventilatoarelor de evacuare a fumului și gazelor fierbinți se stabilește în conformitate cu reglementările tehnice specifice.7.22.24. Oprirea ventilatoarelor trebuie realizată din cel puțin două puncte ale instalației; unul din acele puncte trebuie să fie amplasat într-o zonă accesibilă direct.7.22.25. Intrarea în funcțiune a sistemului de control al fumului și gazelor fierbinți trebuie să se facă automat la acționarea detectoarelor de incendiu sau a declanșatoarelor manuale de alarmare. Acestea transmit prin echipamentul de control și semnalizare (centrala de detectare-semnalizare), după caz, comanda pentru: – acționarea elementelor de compartimentare rezistente la foc;– închiderea ușilor rezistente la foc;– trimiterea la parter a ascensoarelor cu funcționare normală;– închiderea ușilor de separare a încăperilor-tampon, degajamentelor și tunelurilor de evacuare;– sistemul de ventilare ce face parte din sistemul de control al fumului și gazelor fierbinți care va îndeplini cerințele specifice acestuia;– închiderea/oprirea sistemului de ventilare/climatizare care nu face parte din sistemul de control al fumului și gazelor fierbinți, precum și a clapetelor antifoc, cu excepția sistemelor locale de climatizare care deservesc încăperile unde se găsesc echipamente ce contribuie activ la sistemul de siguranță la foc. În cazul amplasamentelor pentru utilizare medicală, oprirea ventilației se va face selectiv, în funcție de zona în care a fost detectat incendiul și de destinația sistemului de ventilare, climatizare și condiționare realizat conform precizărilor din reglementarea tehnică NP 015, în funcție de clasa încăperii.
(la 12-07-2023,
Punctul 7.22.25. , Punctul 7.22. , Capitolul 7 a fost modificat de Punctul 59. , Articolul I din ORDINUL nr. 959 din 18 mai 2023, publicat în MONITORUL OFICIAL nr. 512 din 12 iunie 2023
)
7.22.26. Comanda sistemului de evacuare a fumului gazelor fierbinți se face:– automat, prin detectoare de incendiu și echipamentul de control și semnalizare (centrala de semnalizare) și detectare a incendiului, amplasate în compartimentele de incendiu;– manual, prin declanșatoare manuale de alarmă (butoane de semnalizare manuală) amplasate pe căile de evacuare, la fiecare nivel;– manual, prin comandă la distanță, în cazul existenței unui post central de comandă și control pentru apărare împotriva incendiilor.7.22.27. Realizarea circuitelor de comandă, control și semnalizare se va face în conformitate cu prevederile reglementărilor tehnice specifice.7.22.28. Cablurile electrice pentru coloanele tabloului și pentru circuitele de alimentare a elementelor aferente sistemului de evacuare a fumului și gazelor fierbinți și cablurile pentru circuitele de comandă, control și semnalizare vor avea conductoare din cupru și vor fi rezistente la foc astfel încât să asigure funcționarea sistemului pe durata normată (clasificarea temperatură/timp a componentei pe care o deservește) stabilită potrivit prevederilor reglementărilor tehnice specifice.Cablurile electrice utilizate pentru sistemele mecanice de evacuare a fumului și gazelor fierbinți și de presiune diferențială trebuie să fie protejate împotriva expunerii la incendiu pentru perioadele de timp cerute prin reglementările tehnice aplicabile în locul de utilizare al sistemelor, asigurându-se:a) cabluri și sistemele de pozare rezistente la foc care întrunesc criteriul de temperatură și de timp în conformitate cu standardele aplicabile saub) cabluri protejate în construcție rezistentă la foc, sau instalate în exteriorul clădirii unde cablurile nu pot fi puse în pericol de incendiu șic) cabluri protejate de incendiu ce trebuie să corespundă cu clasificarea temperatură/timp a componentei pe care o deservește.7.23. Instalații electrice pentru iluminatul de siguranță. Condiții de alimentare și de funcționare7.23.1. Iluminatul de siguranță trebuie prevăzut în clădirile menționate în cap. 1.7.23.2. Iluminatul de siguranță se clasifică astfel:a) iluminat pentru continuarea lucrului - prevăzut pentru continuarea activității normale fără modificări esențiale;b) iluminat local - destinat protejării ocupanților care pot să rămână temporar în clădire în cazul întreruperii alimentării cu energie electrică, precum și pentru zone locale particulare;c) iluminat de securitate, care se compune din:1. iluminat pentru evacuarea din clădire - destinat să asigure identificarea și folosirea, în condiții de securitate, a căilor de evacuare;2. iluminat împotriva panicii - prevăzut să evite panica sau să reducă probabilitatea de producere a panicii și să asigure nivelul de iluminare care să permită persoanelor să ajungă în locul de unde calea de evacuare poate fi identificată; 3. iluminat pentru intervenții în zonele de risc - prevăzut să asigure nivelul de iluminare necesar siguranței persoanelor implicate într-un proces sau activitate cu pericol potențial și să permită desfășurarea adecvată a procedurilor de acționare pentru siguranța operatorilor și a ocupanților zonelor.7.23.3. Nivelurile minime de iluminare, timpii maximi de punere în funcțiune, durata minimă de funcționare pentru tipurile iluminatului de siguranță sunt prezentate în tabelele 7.23.1a - 7.23.1c.Tabelul 7.23.1aNivelurile minime de iluminare, timpii maximi de punere în funcțiune și durata minimă de funcționare pentru tipurile iluminatului de siguranță| Iluminat de siguranță | |||||
| Iluminat de securitate | Iluminat local | Iluminat pentru continuarea lucrului | |||
| Iluminat pentru evacuarea din clădire | Iluminat împotriva panicii | Iluminat pentru intervenții în zone de risc | |||
| E_min. | 1 lx^1) | 0,5 lx^1) | 10% din nivelul normal de iluminare (E_m) în zona de risc, dar nu mai mic de 15 lx | E_min. necesar stabilit printr-o evaluare a riscului asociat, dar nu mai mic decât E_min. pentru evacuarea din clădire | Se stabilește în funcție de sarcina vizuală specifică fiecărei activități. |
| Timpul maxim de punere în funcțiune | 5 s^2) | 5 s^2) | 0,5 s | 5 s^1) | |
| Durata minimă de funcționare | 1 h^3) | 1 h^3) | Minimum considerat pentru îndeplinirea sarcinii | 1 h^3) | Minimum considerat pentru îndeplinirea sarcinii |
| ^1) Obligatoriu se va îndeplini și condiția de uniformitate: raportul dintre valoarea minimă și cea maximă nu trebuie să fie mai mare de 1:40. ^2) Se va realiza 50% din iluminarea E_min. necesară în 5 s după întreruperea iluminatului normal și 100% în 60 s. ^3) Valorile reprezintă durata minimă de funcționare pentru fiecare tip de iluminat de securitate/siguranță, care se corelează și cu destinația clădirii, în funcție de care autonomia se extinde la valorile indicate în exemplele de mai jos. | |||||
| Funcțiuni/Destinații | Timp minim de funcționare (h) |
| Clădiri înalte, foarte înalte | 3 |
| Clădiri cu săli aglomerate din categoria S1 și S2 | 3 |
| Spații comerciale | 3 |
| Cult | 3 |
| Cultură | 3 |
| Primire turistică | 3 |
| Învățământ | 3 |
| Parcări subterane și supraterane închise | 3 |
| Gări și aerogări | 3 |
| Centre de asistență socială | 3 |
| Sănătate cu spitalizare | 3*) |
| Sănătate cu tratament ambulatoriu | 1 |
| Alimentație publică | 1 |
| Parcări supraterane deschise | 1 |
| Administrativ | 1 |
| Arene sportive | 1 |
| Stații de distribuție carburanți pentru autovehicule | 1 |
| Spații comune din clădiri de locuit | 1 |
| *) În cazul în care nu există sursa centrală de rezervă a spitalului sau dacă aceasta nu asigură 24 h autonomie, durata de funcționare a iluminatului de siguranță pentru continuarea lucrului trebuie să fie asigurată local pentru 24 h. | |
| NOTĂ: Dacă activitățile sau destinațiile cu timpi de funcționare diferiți pentru iluminatul de siguranță se întâlnesc în aceeași clădire (de exemplu, restaurant în clădire înaltă, loc de muncă în parcare subterană sau arenă sportivă cu aglomerare de persoane), se va considera valoarea maximă (de exemplu, 3 h în loc de 1 h). | |
| Tipul iluminatului de siguranță | Domenii de utilizare | Nivelul de iluminare (orizontală dacă nu se specifică, respectiv verticală dacă este specificat) |
| 0 | 1 | 2 |
| pentru continuarea lucrului | - în locuri de muncă dotate cu receptoare care trebuie alimentate fără întrerupere și în locuri de muncă legate de necesitatea funcționării acestor receptoare (stații de pompe pentru incendiu, încăperile surselor de rezervă, spațiile serviciilor de pompieri, încăperile centralelor de semnalizare, dispecerate etc.) | - 10% din nivelul de iluminare menținută pentru iluminatul normal (valoare medie), dar nu mai mic de 15 lx |
| - în încăperile blocului operator (săli de operație, pre- și postoperator, terapie intensivă etc.) | - 80% din nivelul de iluminare menținută pentru iluminatul normal | |
| - pe câmpul de operație | - egal cu nivelul de iluminare menținută pentru iluminatul normal | |
| - în încăperile construcțiilor de producție, laboratoare și altele similare în care utilajele necesită o permanentă supraveghere | - 10% din nivelul de iluminare menținută pentru iluminatul normal | |
| pentru intervenții în zone de risc | - în locurile în care sunt montate armături (de exemplu: vane, robinete, dispozitive de comandă control etc.) ale unor instalații și utilaje care trebuie acționate în caz de avarie | - 10% din nivelul de iluminare menținută pentru iluminatul normal din zona de risc, dar nu mai mic de 15 lx |
| - în zonele cu elemente care, la întreruperea iluminatului normal, trebuie acționate în vederea scoaterii din funcțiune a unor utilaje și echipamente sau a reglării unor parametri aferenți, în scopul protejării utilajelor, echipamentelor sau persoanelor | - 10% din nivelul de iluminare menținută pentru iluminatul normal din zona de risc, dar nu mai mic de 15 lx | |
| pentru evacuarea din clădire | - pe căile de evacuare | - minimum 1 lx în orice punct al căilor de evacuare la nivelul pardoselii |
| împotriva panicii | - în încăperi sau spații unde se poate produce panică (de exemplu: încăperi cu aglomerări de persoane) | - minimum 0,5 lx în orice punct la nivelul pardoselii, excluzând o zonă perimetrală de 0,5 m și socotind încăperea goală (fără mobilier) |
| local pentru veghe | - pentru supravegherea în timpul nopții a bolnavilor din spitale | - nenormat, dar considerat suficient min. 0,5 lx în orice punct la nivelul pardoselii |
| - pentru supravegherea în timpul nopții a copiilor din creșe, grădinițe și a sugarilor din spitale | - minimum 15 lx la nivelul pătuțului | |
| local pentru marcarea hidranților interiori de incendiu | - în afara hidrantului (alături sau deasupra) la maximum 2 m | - minimum 5 lx iluminare verticală |
| local pentru indicarea pozițiilor unor echipamente și aparate | - posturi de prim ajutor; - declanșatoare manuale de alarmă în caz de incendiu; - dispozitive de comandă manuală pentru sistemele cu rol de securitate la incendiu; - echipamentele care se utilizează în caz de incendiu (stingătoare și ustensile de combatere a începuturilor de incendiu); - echipamentul de control și semnalizare al instalației de detectare incendiu, panouri repetoare de semnalizare și/sau comandă în caz de incendiu; - butoanele de apel pentru asistența persoanelor cu dizabilități din grupurile sanitare dedicate acestora; - tablourile electrice generale, tablourile care alimentează circuitele iluminatului normal și de siguranță. | - minimum 5 lx iluminare verticală |
| NOTĂ: Calculul iluminatului de securitate se va realiza luând în considerare doar componenta directă a iluminării, eliminând reflexiile suprafețelor încăperii. În cazul utilizării iluminatului indirect ca iluminat de securitate se vor respecta condițiile indicate în SR EN 1838. | ||
| Intervalul pulsaților dintre | Proporția în cadrul unui ciclu |
| Luminile intermediare și superioare | 1/13 |
| Luminile superioare și inferioare | 2/13 |
| Luminile inferioare și intermediare | 10/13 |

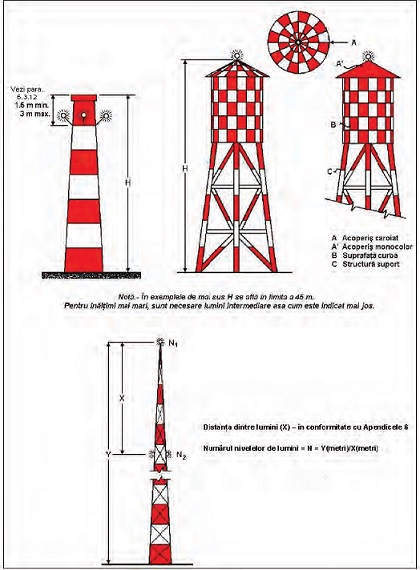

| Înălțimea de montaj față de sol | Unghiul vârfului fascicolului luminos față de orizontală |
| Mai mare de 151 m | 0° |
| Între 122 și 151 m | 1° |
| Între 92 și 122 m | 2° |
| Mai mică de 92 m | 3° |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Tipul luminii de balizaj | Culoare | Tip de semnal (Rata de pulsație) | Intensitatea de vârf (cd) la luminața fondalului dată | Deschidere fascicul pe verticala(c) | Intensitatea (cd) la unghiul de elevație dat când lumina este aliniata (d) | ||||||
| Peste 500 cd/mp | 50-500 cd/mp | Sub 50 cd/mp | -10°(e) | -1°(f) | ±0°(f) | +6° | +10° | ||||
| Ji,tipA (fixe) | Roșie | Continu | N/A | >10 | >10 | 10° | - | - | - | >10 (g) | >10 (g) |
| Ji,tipB(fixe) | Roșie | Continu | N/A | >32 | >32 | 10° | - | - | - | >32 (g) | >32 (g) |
| mi,tipA | Albă | Pulsatorie (20-60)p/min | 20.000 (b)±25% | 20.000 (b)±25% | 2.000 (b)±25% | <3° | >3% | 50% - 70% | <100 % | - | - |
| mi,tipB | Roșie | Pulsatorie (20-60)p/min | N/A | N/A | 2.000 (b)±25% | <3° | - | 50% - 70% | <100 % | - | - |
| mi,tipC | Roșie | Continu | N/A | N/A | 2.000 (b)±25% | <3° | - | 50% - 70% | <100 % | - | - |
| Mi,tipA | Albă | Pulsatorie (40-60) p/min | 200.000 (b)±25% | 20.000 (b)±25% | 2.000 (b)±25% | 3°-7° | >3% | 50% - 70% | <100 % | - | - |
| Mi,tipB | Albă | Pulsatorie (40-60) p/min | 100.000 (b)±25% | 20.000 (b)±25% | 2.000 (b)±25% | 3°-7° | >3% | 50%- 70% | <100 % | - | - |
| Tensiunea nominală a circuitului(V) | Tensiunea continuă de încercare(V) | Rezistența de izolație(MΩ) |
| TFJS și TFJP | 250 | ≥ 0,5 |
| Până la și inclusiv 500 V | 500 | ≥ 1 |
| Peste 500 V | 1000 | ≥ 1 |
| Nivel de protecție | Inspecție vizuală(an) | Inspecția completă(an) | Inspecții complete a sistemelor critice(an) |
| I și II | 1 | 2 | 1 |
| III și IV | 2 | 4 | 1 |
| Nr. crt. | Denumirea verificării | Metoda de verificare | Condiția de acceptare a verificării | Periodicitatea maximă de verificare | Se consemnează în buletinul de verificare |
| 0 | 1 | 2 | 3 | 4 | 5 |
| 1 | Verificarea protecției împotriva atingerii directe a părților aflate normal sub tensiune, asigurate de carcase, în funcție de gradul normal de protecție | Vizual | Constatarea stării corespunzătoare a carcasei | Anual | Da |
| 2 | Verificarea integrității izolației aparente | Vizual | Constatarea integrității izolației | Anual | Da |
| 3 | Verificarea integrității îngrădirilor | Vizual | Constatarea integrității îngrădirilor | Anual | Da |
| 4 | Verificarea distanței dintre piesele aflate normal sub tensiune și îngrădire (distanțe de protecție) | Măsurări cu metrul | Constatarea distanțelor prevăzute în proiecte sau cărțile tehnice | *1) | Da |
| 5 | Verificarea distanței de inaccesibilitate față de părțile aflate normal sub tensiune | Măsurări cu metrul | Constatarea distanțelor prevăzute în proiecte sau cărțile tehnice | *1) | Da |
| Nr. crt. | Denumirea verificării | Metoda de verificare | Condiția de acceptare a verificării | Periodicitatea maximă de verificare | Se consemnează în buletinul de verificare | |
| 0 | 1 | 2 | 3 | 4 | 5 | |
| 1. Verificarea instalațiilor de protecție prin legare la conductorul de neutru și / sau legare la pământ- Echipamente electrice clasa I de protecție - | ||||||
| 1 | Verificarea separării conductorului neutru (N) de conductorul de protecție (PE) | Vizual la bara de nul a ultimului tablou de distribuție spre receptor | Existența separării | Anual | Da | |
| 2 | Verificarea că nu există elemente de întrerupere pe conductoarele PE și PEN | Vizual | Nu există un element de întrerupere | *1) | Da | |
| 3 | Verificarea continuității legăturii echipamentelor la conductorul de protecție (PE) | - Vizual la cutia de borne sau la contactul de protecție al prizei- Verificarea continuității cu ohmmetrul între bara PE a ultimului tablou de distribuție și capătul conductorului de protecție legat la masă | Existența continuității | Anual | Da | |
| 4 | Verificarea legării la pământ a barelor PE | - Vizual: existența legării electrice a barei PE la instalația de legare la pământ- Prin măsurare: a rezistenței de dispersie la pământ a barei PE, determinată cu aparatele de măsurare a prizei de pământ | Constatarea valorii rezistenței de dispersie la pământ conform proiectului | Anual | Da | |
| 5 | Verificarea existenței siguranțelor fuzibile și verificarea funcționării elementelor de protecție la scurtcircuit (siguranțe fuzibile, întreruptoare automate) | - Vizual – verificând corespondența valorilor nominale a patronului siguranței cu valoarea din proiect- Prin măsurări – în cazul întreruptoarelor automate sau a siguranțelor automateSe determină curentul de defect și se verifică funcționarea acestora utilizând o trusă de curent | Constatarea valorii fuzibilului conform proiectului și/sau a funcționării la valoarea de curent reglată a elementelor de protecție automată | Anual | Da | |
| 6 | Verificarea funcționării protecției la deconectarea (semnalizarea) sectorului defect (pus la masă/pământ), inclusiv protecția automată la curenți de defect (diferențiali) | Simularea unei puneri la pământ printr-un dispozitiv propriu al protecției sau un dispozitiv specializat. | Declanșarea întrerupătorului | Anual | Da | |
| 7 | Verificarea marcajului conductoarelor de protecție | Vizual | Existența marcajului conform proiectului | *1) | Da | |
| 8 | Existența legăturilor de protecție de la tablourile de distribuție la utilaje sau la prize | Verificări cu ohmmetrul | Existența continuității | Anual | Da | |
| 9 | Verificarea existenței măsurilor suplimentare de protecție | Vizual | Existența măsurilor suplimentare prevăzute în proiect | Anual | Da | |
| 10 | Verificarea strângerii șuruburilor de îmbinare de pe circuitele conductoarelor de protecție și asigurarea acestora împotriva deșurubării | Cu cheia sau șurubelnița | Constatarea că legăturile nu se desfac | La doi ani | Da | |
| 11 | Verificarea că la un șurub este conectat un singur conductor de protecție | Vizual | Constatarea că la fiecare șurub este un singur conductor | Anual | Da | |
| 12 | Verificarea rezistenței de dispersie la pământ a maselor echipamentelor electrice | Măsurarea cu aparate de măsurare a prizelor de pământ sau prin metoda volt-ampermetru conform Anexei 8.2. | Constatarea valorilor înscrise în proiect | - La doi ani- Anual în medii periculoase și foarte periculoase | Da | |
| 13 | Verificarea continuității legăturilor de echipotențializare | Măsurări cu ohmmetru | Existența continuității | La doi ani | Da | |
| 14 | Verificarea continuității legăturilor de protecție de la masele echipamentelor până la priza de pământ | Măsurări - metodă de injectare de curenți mici sau mari | Constatarea continuității | 5 ani | Da | |
| 15 | Verificarea corodării electrozilor prizelor artificiale de pământ | Vizual prin dezgroparea a 10% din priza de pământ | În cazul în care se constată reducerea grosimii sau a diametrului cu mai mult de o treime din valoarea inițială se înlocuiesc electrozii prizelor de pământ | 5 aniNu se verifică periodic prizele de pământ naturale constituite din armăturile fundațiilor clădirilor | Da | |
| 2. Verificarea protecției prin izolare suplimentară- Echipamente electrice clasa II de protecție - | ||||||
| 16 | Verificarea încadrării echipamentului în clasa II de protecție | Examinarea certificatului | Existența în certificat a confirmării clasei | *1) | Da | |
| 17 | Rezistența electrică de izolație | Măsurare cu megohmmetrul de 500 V | Rezistența electrică de izolație trebuie să fie mai mare de 1 MΩ | Anual | Da | |
| 18 | Verificarea stării de protecție împotriva atingerilor directe prin carcase și/sau a izolației conductoarelor electrice de legătură | Vizual | Lipsa unor deteriorări a izolației carcasei sau a conductoarelor electrice de legătură | Anual | Da | |
| 3. Verificarea protecției prin alimentarea la tensiune foarte joasă- Echipamente electrice clasa III de protecție - | ||||||
| 19 | Verificarea încadrării echipamentului în clasa III de protecție | Examinarea certificatului | Existența în certificat a confirmării clasei | *1) | Da | |
| 20 | Verificarea rezistenței electrice de izolație între înfășurările transformatorului coborâtor | Măsurare cu megohmmetrul de 500 V | Rezistența electrică de izolație trebuie să fie mai mare de 1,0 MΩ*2) | Anual | Da | |
| 21 | Verificarea rezistenței electrice de izolație între circuitele de tensiune foarte joasă și celelalte circuite alăturate cu tensiuni mai mari | Măsurare cu megohmmetrul de 250 V | Rezistența electrică de izolație trebuie să fie mai mare de 0,5 MΩ*2) | |||
| 22 | Imposibilitatea introducerii fișelor (ștecherelor) în prize de alimentare cu tensiune mai mare (dacă nu este inscripționată tensiunea de lucru) | Vizual | Nu trebuie să fie compatibile | Anual | Da | |
| 23 | Verificarea certificării transformatorului coborâtor sau grupului moto-generator | Examinarea certificatului | Existența în certificat a confirmării caracteristicilor | *1) | Da | |
| 24 | Verificarea stării de protecție împotriva atingerilor directe asigurate de carcasa transformatorului și/sau izolația conductoarelor electrice | Vizual | Lipsa unor deteriorări a izolației electrice a carcasei sau a conductoarelor electrice de legătură | Anual | Da | |
| 4. Verificarea protecției prin separare- Echipamente electrice clasa ZERO de protecție - | ||||||
| 25 | Verificarea certificării transformatorului de separare | Examinarea certificatului | Existența în certificat a confirmării caracteristicilor | *1) | - | |
| 26 | Verificarea rezistenței electrice de izolație între înfășurările transformatorului de separare | Măsurare cu megohmmetrul de 500 V | Rezistența electrică de izolație trebuie să fie mai mare de 1,0 MΩ*2) | Anual | Da | |
| 27 | Verificarea dacă circuitul separat, alimentat din secundarul transformatorului de separare nu este legat la pământ | Măsurare cu megohmmetrul de 500 V | Rezistența electrică de izolație trebuie să fie mai mare de 1,0 MΩ*2) | Anual | Da | |
| 28 | Verificarea rezistenței electrice de izolație a echipamentului separat electric față de carcasa proprie (echipamentul alimentat din secundarul transformatorului de separare) | Măsurare cu megohmmetrul de 500 V | Rezistența electrică de izolație trebuie să fie mai mare de 1,0 MΩ*2) | Anual | Da | |
| 5. Verificarea protecției la echipamentele electrice clasă ZERO montate la distante inaccesibile | ||||||
| 29 | Verificarea inaccesibilității echipamentului de clasă 0 | Vizual | Distanța pe înălțime să nu fie sub 2,5 m - Îngrădirea de protecție pentru echipamentele amplasatele amplasate la o înălțime mai mică de 2,5 m | Anual | Da | |
| 6. Verificarea protecției împotriva atingerilor indirecte a părților care în mod normal nu sunt sub tensiune- Separarea de protecție - | ||||||
| 30 | Verificarea existenței transformatorului de separare (de siguranță) | Examinarea certificatului de conformitate al furnizorului | Constatarea conformității certificatului | *1) | Da | |
| 31 | Verificarea valorii tensiunii foarte joase | Măsurări cu voltmetrul | Constatarea valorilor din proiect sau din cartea tehnică | *1) | Da | |
| 32 | Verificarea rezistenței de izolație între înfășurările transformatorului de separare | Măsurare cu megohmmetrul de 2500 V | Constatarea valorilor mai mari de 7 MΩ* | Anual | Da | |
| 1. | SR HD 21 (standard pe părți) | Conductoare și cabluri izolate cu policlorură de vinil de tensiune nominală până la 450/750 V, inclusiv |
| 2. | SR HD 22 (standard pe părți) | Conductoare și cabluri izolate cu materiale reticulate de tensiune nominală până la 450/750 V inclusiv |
| 3. | SR EN 81-72:2004 | Reguli de securitate pentru execuția și montarea ascensoarelor. Aplicații particulare pentru ascensoare de persoane si materiale. Partea 72: Ascensoare de pompieri |
| 4. | SR 234:2008 | Branșamente electrice. Prescripții generale de proiectare și executare |
| 5. | SR HD 193 S2:2002 | Domenii de tensiuni pentru instalațiile electrice în construcții |
| 6. | SR HD 308 S2:2002 | Identificarea conductoarelor cablurilor și cordoanelor flexibile |
| 7. | SR HD 361 S3:2002+A1:2007 | Sisteme de identificare a cablurilor |
| 8. | SR HD 384.3 S2:2004 | Instalații electrice în construcții. Partea 3: Determinarea caracteristicilor generale |
| 9. | SR HD 384.4.42 S1:2004 + A1:2004+A2:2004 | Instalații electrice în construcții. Partea 4: Măsuri de protecție pentru asigurarea securității. Capitolul 42: Protecția împotriva efectelor termice |
| 10. | SR HD 384.4.43 S2:2004 | Instalații electrice în construcții. Partea 4: Protecție pentru asigurarea securității. Capitolul 43: Protecție împotriva supracurenților |
| 11. | SR HD 384.4.473 S1:2004 | Instalații electrice în construcții. Partea 4: Măsuri de protecție pentru asigurarea securității. Capitolul 47: Utilizarea măsurilor de protecție pentru asigurarea securității. Secțiunea 473: Măsuri de protecție împotriva supracurenților |
| 12. | SR HD 384.4.482 S1:2003 | Instalații electrice în construcții. Partea 4: Protecția pentru asigurarea securității. Capitolul 48: Alegerea măsurilor de protecție în funcție de influențele externe. Secțiune 482: Protecția împotriva incendiului în amplasamente cu riscuri |
| 13. | SR HD 384.5.52 S1:2004 + A1:2004 | Instalații electrice în construcții. Partea 5: Alegerea și montarea echipamentelor electrice. Capitolul 52: Sisteme de pozare |
| 14. | SR HD 384.5.523 S2:2003 | Instalații electrice în construcții. Partea 5: Alegerea și instalarea echipamentelor electrice. Secțiunea 523: Curenți admisibili în sisteme de pozare |
| 15. | SR HD 384.5.537 S2:2003 | Instalații electrice în construcții. Partea 5: Alegerea și instalarea echipamentelor electrice. Capitolul 53: Aparataj. Secțiunea 537: Dispozitive de secționare și comandă |
| 16. | SR HD 384.5.56 S1:2003 | Instalații electrice în construcții. Partea 5: Alegerea și instalarea echipamentelor electrice. Capitolul 56: Alimentare pentru servicii de securitate |
| 17. | SR HD 384.5.551 S1:2003 | Instalații electrice în construcții. Partea 5: Alegerea și instalarea echipamentelor electrice. Capitolul 55: Alte echipamente. Secțiunea 551: Grupuri generatoare de joasă tensiune |
| 18. | SR HD 384.7.702 S2:2004 | Instalații electrice în construcții. Partea 7: Reglementări pentru instalații și amplasamente speciale. Secțiunea 702: Piscine și alte bazine |
| 19. | SR HD 384.7.708 S2:2005 | Instalații electrice în construcții. Partea 7: Prescripții pentru instalații și amplasamente speciale. Secțiunea 708: Instalații electrice pentru campinguri |
| 20. | SR HD 384.7.711 S1:2004 | Instalații electrice în construcții. Partea 7-711: Reguli pentru instalații și amplasamente speciale. Expoziții, spectacole și standuri |
| 21. | SR HD 384.7.753 S1:2003 | Instalații electrice în construcții. Partea 7: Prescripții pentru instalații și amplasamente speciale. Secțiunea 753: Sisteme de încălzire în pardoseală sau tavan |
| 22. | SR HD 384.7.754 S1:2006 | Instalații electrice în construcții. Partea 7: Prescripții pentru instalații și amplasamente speciale. Secțiunea 754: Instalații electrice pentru rulote sau autorulote |
| 23. | SR HD 516 S2:2002 + A1:2004+A2:2009 | Ghid de utilizare a cablurilor de joasă tensiune armonizate |
| 24. | SR HD 603 S1:2001 + A1:2002+A2:2004+A3:2007 | Cabluri de distribuție de tensiune nominală 0,6/1 kV |
| 25. | SR EN 1648-1:2005 | Vehicule de locuit pentru timpul liber. Instalații electrice de foarte joasă tensiune de 12 V în curent continuu. Partea 1: Rulote |
| 26. | SR EN 1648-2:2005 | Vehicule de locuit pentru timpul liber. Instalații electrice de foarte joasă tensiune de 12 V în curent continuu. Partea 2: Autorulote |
| 27. | SR EN 1838:2003 | Aplicații ale iluminatului. Iluminatul de siguranță |
| 28. | STAS 2612-87 | Protecția împotriva electrocutărilor. Limite admise |
| 29. | SR ISO 3864-1:2009 | Simboluri grafice. Culori și semne de securitate. Partea 1: Principii de proiectare pentru semne de securitate in locurile de munca si in zonele publice |
| 30. | STAS 6865-89 | Conductoare cu izolație de PVC pentru instalații electrice fixe |
| 31. | STAS 7944-79 | Bare conductoare de curent. Curenți maximi admisibili de durată. Prescripții |
| 32. | STAS 9436 (standard pe părți) | Cabluri și conducte electrice. Clasificarea și simbolizarea. |
| 33. | ISO 8528 (standard pe părți) | Reciprocating internal combustion engine driven alternating current generating sets |
| 34. | SR ISO 8528-1:2010 | Grupuri electrogene de curent alternativ antrenate de motoare cu ardere internă cu mișcare alternativă. Partea 1: Aplicații, caracteristici și performanțe |
| 35. | SR ISO 8528-10:2003 | Grupuri electrogene de curent alternativ antrenate de motoare cu ardere internă cu mișcare alternativă. Partea 10: Măsurarea zgomotului aerian prin metoda suprafeței înfășurătoare |
| 36. | SR EN 12101-10:2006+AC:2007 | Sisteme pentru controlul fumului și al gazelor fierbinți. Partea 10:Echipamente de alimentare cu energie |
| 37. | SR 12294:1993 | Iluminatul artificial. Iluminatul de siguranță în industrie |
| 38. | SR EN 12601:2002 | Grupuri electrogene acționate de motoare cu ardere internă cu mișcare alternativă. Securitate |
| 39. | SR EN 12845+A2:2009 | Instalații fixe de luptă împotriva incendiului. Sisteme automate de stingere tip sprinkler. Dimensionare, instalare și întreținere |
| 40. | SR EN 50085 (standard pe părți) | Sisteme de jgheaburi și de tuburi profilate pentru instalații electrice |
| 41. | SR EN 50086 (standard pe părți) | Sisteme de tuburi de protecție pentru instalații electrice |
| 42. | SR EN 50107 (standard pe părți) | Instalații de reclame si tuburi luminoase cu descărcare, funcționând la o tensiune nominala de ieșire , in gol, fără sarcină, cuprinsa intre1kV și 10 kV. |
| 43. | SR EN 50110-1:2005 | Exploatarea instalațiilor electrice |
| 44. | SR EN 50160:2007 | Caracteristici ale tensiunii în rețele electrice |
| 45. | SR EN 50164 (standard pe părți) | Componente de protecție împotriva trăsnetului (CPT). |
| 46. | SR EN 50200:2007 | Metodă de încercare pentru rezistența la foc a cablurilor de mici dimensiuni fără protecție utilizate în circuite de urgență |
| 47. | SR EN 50266 (standard pe părți) | Metode comune de încercare a cablurilor supuse la foc. Încercare de rezistență la propagarea verticală a flăcării pe conductoare sau cabluri în mănunchi în poziție verticală |
| 48. | SR EN 50267 (standard pe părți) | Metode de încercare uzuale pentru cabluri în condiții de foc. Încercări asupra gazelor emise în timpul combustiei materialelor din cabluri |
| 49. | SR EN 50272-2:2003 | Prescripții de securitate pentru acumulatoare și instalații pentru baterii. Partea 2: Baterii staționare |
| 50. | SR EN 50274:2003 | Ansambluri de aparataj de joasă tensiune. Protecția împotriva șocurilor electrice. Protecția împotriva contactului direct involuntar cu părți active periculoase |
| 51. | SR EN 50362:2004 | Metodă de încercare a rezistenței la foc a cablurilor de comandă și de energie cu dimensiuni mari, neprotejate pentru utilizare în circuitele de alarmă |
| 52. | SR HD 472 S1:2002 + A1:2002 | Tensiuni nominale ale rețelelor electrice de distribuție publică de joasă tensiune |
| 53. | SR CEI 60050-195:2006 + A1:2006 | Vocabular Electrotehnic Internațional. Partea 195: Legare la pământ și protecție împotriva șocurilor electrice |
| 54. | SR CEI 60050-826:2006 | Vocabular Electrotehnic Internațional. Partea 826: Instalații electrice |
| 55. | SR EN 60065:2003 + A1:2006+ A11:2009 | Aparate electronice audio, video și similare. Cerințe de securitate |
| 56. | SR EN 60079 (standard pe părți) | Aparatură electrică pentru atmosfere explozive gazoase |
| 57. | SR EN 60204-1:2007+A1:2009 | Securitatea mașinilor. Echipamentul electric al mașinilor. Partea 1 : Cerințe generale |
| 58. | SR EN 60228:2005 | Conductoare pentru cabluri izolate |
| 59. | SR EN 60269 (standard pe părți) | Siguranțe fuzibile de joasă tensiune |
| 60. | SR CEI 60287-1-1 + A1:2001 | Cabluri electrice. Calculul intensității admisibile a curentului. Partea 1: Ecuațiile intensității admisibile a curentului (factor de încărcare 100%) și calculul pierderilor. Secțiunea 1: Generalități |
| 61. | SR EN 60309-1:2001 + A1:2007 | Prize de curent pentru uz industrial. Partea 1: Reguli generale |
| 62. | SR EN 60309-2:2002 +A1:2004 | Prize de curent pentru uz industrial. Partea 2: Prescripții de interschimbabilitate dimensională pentru aparate cu știfturi și teci |
| 63. | CEI 60331-11:1999 | Tests for electric cables under fire conditions - Circuit integrity - Part 11: Apparatus - Fire alone at a flame temperature of at least 750 °C |
| 64. | CEI 60331-21:1999 | Tests for electric cables under fire conditions - Circuit integrity - Part 21: Procedures and requirements - Cables of rated voltage up to and including 0,6/1,0 kV |
| 65. | SR EN 60332 (standard pe părți) | Încercări ale cablurilor electrice și cu fibre optice supuse la foc. |
| 66. | SR EN 60335-2-41:2004+A1:2004 + A2.2010 | Aparate electrice de uz casnic și scopuri similare. Securitatea. Partea 2-41: Prescripții particulare pentru pompe. |
| 67. | SR EN 60335-2-71:2004 +A1:2007 | Aparate electrice pentru uz casnic și scopuri similare. Securitate. Partea 2-71: Prescripții particulare pentru aparate electrice de încălzit destinate reproducerii și creșterii animalelor |
| 68. | SR EN 60335-2-53:2004+A1:2007 | Aparate electrice pentru uz casnic și scopuri similare. Securitate. Partea 2-53: Prescripții particulare pentru aparate de încălzit sauna |
| 69. | SR EN 60335-2 96:2004+A1:2004+A2:2009 | Aparate electrice de uz casnic și scopuri similare. Securitatea. Partea 296: Prescripții particulare pentru elemente de încălzit flexibiletip folie pentru încălzirea camerelor. |
| 70. | SR EN 60335-2-105:2005 + A1:2008 | Aparate electrice pentru uz casnic și scopuri similare. Securitate. Partea 2-105: Prescripții particulare pentru cabine de duș multifuncționale |
| 71. | SR HD 60364-1:2009 | Instalații electrice de joasă tensiune. Partea 1: Principii fundamentale, determinarea caracteristicilor generale, definiții |
| 72. | SR HD 60364-4-41:2007 | Instalații electrice de joasă tensiune. Partea 4: Măsuri de protecție pentru asigurarea securității. Capitolul 41: Protecția împotriva șocurilor electrice |
| 73. | SR CEI 60364-4-44:2005 | Instalații electrice în construcții. Partea 4-44: Protecție pentru asigurarea securității. Protecție împotriva perturbațiilor de tensiune și perturbațiilor electromagnetice |
| 74. | SR HD 60364-4-443:2007 | Instalații electrice în construcții. Partea 4-44: Protecție pentru asigurarea securității. Protecție împotriva perturbațiilor de tensiune și a perturbațiilor electromagnetice. Articolul 443: Protecție împotriva supratensiunilor de origine atmosferică sau de comutație |
| 75. | SR HD 60364-5-51:2010 | Instalații electrice în construcții. Partea 5-51: Alegerea și montarea echipamentelor electrice. Reguli generale |
| 76. | SR CEI 60364-5-53:2005 | Instalații electrice în construcții. Partea 5-53: Alegerea și instalarea echipamentelor electrice. Secționare, întrerupere și comandă |
| 77. | SR HD 60364-5-534:2009 | Instalații electrice de joasă tensiune. Partea 5-53: Alegerea și instalarea echipamentelor electrice. Secționare, întrerupere și comandă. Articolul 534: Dispozitive de protecție împotriva supratensiunilor |
| 78. | SR HD 60364-5-54:2007 | Instalații electrice de joasă tensiune. Partea 5-54: Alegerea și montarea echipamentelor electrice. Sisteme de legare la pământ, conductoare de protecție și conductoare de echipotențializare |
| 79. | SR HD 60364-5-56:2010 | Instalații electrice de joasă tensiune. Partea 5-56: Alegerea și instalarea echipamentelor electrice. Servicii de securitate |
| 80. | SR HD 60364-5-551:2010 | Instalații electrice de joasă tensiune. Partea 5-55: Alegerea și instalarea echipamentelor electrice. Alte echipamente. Articolul 551:Grupuri generatoare de joasă tensiune |
| 81. | SR HD 60364-5-559:2006 | Instalații electrice în construcții. Partea 5-55: Alegerea și instalarea echipamentelor electrice. Alte echipamente. Articolul 559: Corpuri și instalații de iluminat |
| 82. | SR HD 60364-6:2007 | Instalații electrice de joasă tensiune. Partea 6: Verificare |
| 83. | SR HD 60364-7-701:2007 | Instalații electrice de joasă tensiune. Partea 7-701: Prescripții pentru instalații sau amplasamente speciale. Încăperi cu cadă de baie sau duș |

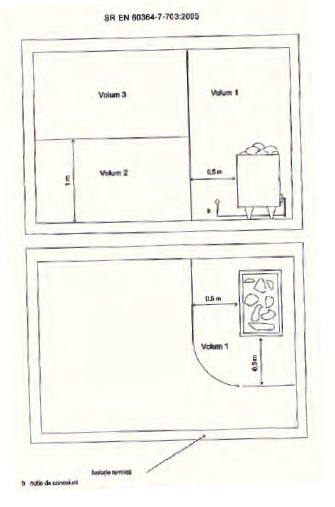

| 84. | SR HD 60364-7-703:2005 | Instalații electrice în construcții. Partea 7-703: Prescripții pentru instalații sau amplasamente speciale. Încăperi și cabine prevăzute cu încălzitoare pentru saune |
| 85. | SR HD 60364-7-704:2007 | Instalații electrice de joasă tensiune. Partea 7-704: Prescripții pentru instalații sau amplasamente speciale. Instalații pentru șantiere de construcții și de demolare |
| 86. | SR HD 60364-7-705:2007 | Instalații electrice de joasă tensiune. Partea 7-705: Prescripții pentru instalații sau amplasamente speciale. Construcții din agricultură și horticultură |
| 87. | SR HD 60364-7-706:2007 | Instalații electrice de joasă tensiune. Partea 7-706: Prescripții pentru instalații sau amplasamente speciale. Incinte electroconductoare înguste |
| 88. | SR HD 60364-7-708:2010 | Instalații electrice de joasă tensiune. Partea 7-708: Prescripții pentru instalații și amplasamente speciale. Campinguri, parcuri de rulote și amplasamente similare |
| 89. | SR HD 60364-7-709:2010 | Instalații electrice în construcții. Partea 7: Prescripții pentru instalații și amplasamente speciale. Secțiunea 709: Porturi de ambarcații și amplasamente similare |
| 90. | SR CEI 60364-7-710:2005 | Instalații electrice în construcții. Partea 7: Prescripții pentru instalații sau amplasamente speciale. Secțiunea 710: Amplasamente pentru utilizări medicale |
| 91. | SR HD 60364-7-712:2005 | Instalații electrice în construcții. Partea 7-712: Prescripții pentru instalații și amplasamente speciale. Sisteme de alimentare cu energie solară fotovoltaică (PV) |
| 92. | SR CEI 60364-7-713:2005 | Instalații electrice în construcții. Partea 7: Prescripții pentru instalații și amplasamente speciale. Secțiunea 713: Mobilier |
| 93. | SR HD 60364-7-717:2010 | Instalații electrice în construcții. Partea 7-717: Prescripții pentru instalații speciale sau amplasamente speciale. Unități mobile sau transportabile |
| 94. | SR HD 60364-7-721:2010 | Instalații electrice de joasă tensiune. Partea 7-721: Prescripții pentru instalații și amplasamente speciale. Instalații electrice pentru rulote și autorulote |
| 95. | SR HD 60364-7-740:2007 | Instalații electrice în construcții. Partea 7-740: Prescripții pentru instalații sau amplasamente speciale. Instalații electrice temporare pentru structuri, dispozitive pentru agrement și barăci din bâlciuri, parcuri de distracții și circuri |
| 96. | CEI 60417-DB (bază de date) | Graphical symbols for use on equipment |
| 97. | SR EN 60423:2008 | Sisteme de tuburi de protecție pentru sisteme de cablare. Diametre exterioare ale tuburilor de protecție pentru instalații electrice și filete pentru tuburi de protecție și accesorii |
| 98. | SR EN 60439 (standard pe părți)SR EN 61439 (standard pe părți) | Ansambluri de aparataj de joasă tensiuneAnsambluri de aparataj de joasă tensiune |
| 99. | SR CEI 60502-1:2006 | Cabluri de energie cu izolație extrudată și accesoriile lor pentru tensiuni nominale de la 1 kV (Um = 1,2 kV) până la 30 kV (Um = 36 kV). Partea 1: Cabluri pentru tensiuni nominale de 1 kV (Um = 1,2 kV) și 3 kV (Um = 3,6 kV) |
| 100. | SR EN 60529:1995 + A1:2003 | Grade de protecție asigurate prin carcase (Cod IP) |
| 101. | SR EN 60598 (standard pe părți) | Corpuri de iluminat |
| 102. | SR EN 60601-1-1:2003 | Aparate electromedicale. Partea 1-1: Cerințe generale de securitate. Standard colateral: Cerințe de securitate pentru sisteme electromedicale |
| 103. | SR CEI 60755+A1+A2:1995 | Reguli generale pentru dispozitivele de protecție la curent diferențial rezidual |
| 104. | SR EN 60670-1:2005 | Cutii și carcase pentru aparate electrice pentru instalații electrice de uz casnic și similar. Partea 1: Reguli generale |
| 105. | SR EN 60670-21:2008 | Cutii și carcase pentru aparate electrice pentru instalații electrice fixe de uz casnic și similar. Partea 21: Prescripții particulare pentru cutii și carcase cu dispozitive de agățare |
| 106. | SR EN 60670-22:2007 | Cutii și carcase pentru aparate electrice pentru instalații electrice fixe de uz casnic și similar. Partea 22: Prescripții particulare pentru cutii și carcase de conexiune |
| 107. | SR EN 60695 (standard pe părți) | Încercări privind riscurile de foc |
| 108. | SR EN 60702-1:2003 | Cabluri cu izolație minerală și terminalelor lor de tensiune nominală până la 750 V. Partea 1: Cabluri |
| 109. | SR EN 60702-2:2003 | Cabluri cu izolație minerală și terminalele lor de tensiune nominală până la 750 V. Partea 2: Terminale |
| 110. | CEI 60724:2008 | Short-circuit temperature limits of electric cables with rated voltages of 1 kV (Um = 1,2 kV) and 3 kV (Um = 3,6 kV) |
| 111. | SR EN 60745 (standard pe părți) | Unelte electrice cu motor portabile. Securitate |
| 112. | SR CEI 60800:2010 | Cabluri de încălzire cu tensiunea nominală de 300/500 V pentru confort termic și protecție împotriva formării gheții |
| 113. | SR EN 60896 (standard pe parți) | Baterii staționare cu plumb-acid |
| 114. | SR EN 60898-1:2004 +A1:2004+ A11:2006 +A12:2009 | Aparate electrice mici. Întreruptoare automate pentru protecția la supracurenți pentru instalații casnice și similare. Partea 1: Întreruptoare automate pentru funcționare în curent alternativ |
| 115. | SR EN 60898-2:2007 | Aparate electrice mici. Întreruptoare automate pentru protecția la supracurenți pentru instalații casnice și similare. Partea 2: Întreruptoare automate pentru funcționare în curent alternativ și în curent continuu |
| 116. | SR EN 60904-3:2008 | Dispozitive fotovoltaice. Partea 3: Principii de măsurare pentru dispozitivele fotovoltaice (PV) pentru aplicații terestre incluzând distribuția radiației solare standard |
| 117. | SR EN 60947 (standard pe părți) | Aparataj de joasă tensiune |
| 118. | SR EN 60950 (standard pe părți) | Echipamente pentru tehnologia informației. Securitate |
| 119. | SR EN 61000 (standard pe părți) | Compatibilitate electromagnetică (CEM) |
| 120. | SR EN 61008-1:2004+ A11:2008 +A12:2009 | Întreruptoare automate de curent diferențial rezidual fără protecție incorporată la supracurenți pentru uz casnic și similar. Partea 1: Reguli generale . |
| 121. | SR EN 61009-1:2004 +A12:2009+A13:2009 | Întreruptoare automate de curent diferențial rezidual cu protecție incorporată la supracurenți pentru uz casnic și similar. Partea 1: Reguli generale |
| 122. | SR EN 61029 (standard pe părți) | Securitatea uneltelor electrice cu motor transportabile |
| 123. | SR EN 61034 (standard pe părți) | Măsurarea densității fumului degajat de cabluri care ard în condiții definite |
| 124. | SR EN 61082-1:2007 | Elaborarea documentelor utilizate în electrotehnică. Partea 1: Reguli generale |
| 125. | CEI 61084 (standard pe părți) | Cable trunking and ducting systems for electrical installations |
| 126. | SR EN 61140:2002 +A1:2007 | Protecție împotriva șocurilor electrice. Aspecte comune în instalații și echipamente electrice |
| 127. | SR CEI 61200-53:2005 | Ghid pentru instalații electrice. Partea 53: Alegerea și instalarea echipamentelor electrice. Aparataj |
| 128. | SR CEI 61200-704:2005 | Ghid pentru instalații electrice. Partea 704: Instalații pentru șantier |
| 129. | SR EN 61241-10:2005 | Aparate electrice destinate utilizării în prezența prafului combustibil. Partea 10: Clasificarea ariilor unde este sau poate fi prezent praf combustibil |
| 130. | SR EN 61334 (standard pe părți) | Automatizarea distribuției prin utilizarea de sisteme de curenți purtători pe linii de distribuție a energiei electrice |
| 131. | SR EN 61346-1:1998 | Sisteme industriale, instalații și echipamente și produse industriale. Principii de structurare și identificări de referință. Partea 1: Reguli de bază |
| 132. | SR EN 61346-2:2004 | Sisteme industriale, instalații și echipamente și produse industriale. Principii de structurare și identificări de referință. Partea 2: Clasificarea obiectelor și coduri pentru clase |
| 133. | SR EN 61347-2-2:2003 +A1:2006+ A2:2007 | Aparataj pentru lămpi. Partea 2-2: Prescripții particulare pentru convertizoare electronice coborâtoare alimentate în curent continuu sau curent alternativ pentru lămpi cu incandescență |
| 134. | SR EN 61386 (standard pe părți) | Sisteme de tuburi de protecție pentru instalații electrice |
| 135. | SR EN 61537:2007 | Direcționarea cablajului. Sisteme traseu de cabluri și sisteme scară de cabluri |
| 136. | SR EN 61557 (standard pe părți) | Securitate electrică în rețele de distribuție de joasă tensiune de 1, 0 kV c.a. și 1,5 kV c.c. Dispozitive de control, de măsurare sau de supraveghere a măsurilor de protecție |
| 137. | SR EN 61558-1:2006 + A1:2009 | Securitatea transformatoarelor, blocurilor de alimentare, bobinelor de reactanță și produselor similare. Partea 1: Prescripții generale și încercări |
| 138. | SR EN 6558-2-4:2002 | Securitatea transformatoarelor, blocurilor de alimentare și analogice. Partea 2-4: Prescripții particulare pentru transformatoare de separare a circuitelor de uz general |
| 139. | SR EN 61558-2-5:2002 +A11:2005 | Securitatea transformatoarelor, blocurilor de alimentare și dispozitivelor analoage. Partea 2-5: Prescripții particulare pentru transformatoare și blocuri de alimentare pentru aparate de ras |
| 140. | SR EN 61558-2-6:2002 | Securitatea transformatoarelor, blocurilor de alimentare și analogice. Partea 2-6: Prescripții particulare pentru transformatoare de securitate de uz general |
| 141. | SR EN 61558-2-15:2003 | Securitatea transformatoarelor, blocurilor de alimentare și dispozitivelor analoage. Partea 2-15: Prescripții particulare pentru transformatoare de separare a circuitelor pentru spații cu utilizare medicală |
| 142. | SR EN 61643-11:2003 +A11:2007 | Descărcătoare de joasă tensiune. Partea 11: Descărcătoare conectate la sistemele de distribuție de joasă tensiune. Prescripții și încercări |
| 143. | SR EN 62040 (standard pe părți) | Surse de alimentare neîntreruptibile (UPS) |
| 144. | SR CEI/TR 62066:2005 | Supratensiuni și protecția împotriva supratensiunilor în rețelele de joasă tensiune alternativă. Informații generale de bază |
| 145. | SR EN 62262:2004 | Grade de protecție asigurate prin carcasele echipamentelor electrice împotriva impacturilor mecanice din exterior (cod IK) |
| 146. | SR EN 62305 (standard pe părți) | Protecția împotriva trăsnetului |
| 147. | SR EN 62395-1:2007 | Sisteme de încălzire rezistivă a traseelor pentru aplicații industriale și comerciale. Partea 1: Cerințe generale și de încercare |
| 1. | Legea nr. 10/1995 | Legea privind calitatea în construcții, publicată în Monitorul Oficial al României nr. 12 din 24 ianuarie 1995, cu modificările ulterioare. |
| 2. | Legea nr. 50/1991 | Legea privind autorizarea executării lucrărilor de construcții, republicată în Monitorul Oficial al României, nr. 933 din 13 octombrie 2004., cu completările și modificările ulterioare |
| Hotărârea Guvernului nr. 90/2008 | Hotărârea Guvernului pentru aprobarea Regulamentului privind racordarea utilizatorilor la rețelele electrice de interes public, publicată în Monitorul Oficial al României al României nr. 109 din 12 februarie 2008 | |
| 3. | Hotărârea Guvernului nr. 300/2006 | Hotărârea Guvernului privind cerințele minime de securitate și sănătate pentru șantierele temporale sau mobile, publicată în Monitorul Oficial al României, nr.252 din 21 martie 2006, cu completările și modificările ulterioare. |
| 4. | Legea nr. 307/2006 | Legea privind apărarea împotriva incendiilor, publicată în Monitorul Oficial al României, nr.633 din 21 iulie 2006, cu modificările ulterioare |
| 5. | Legea nr. 319/2006 | Lege a securității și sănătății în muncă, publicată în Monitorul Oficial al României, nr. 646 din 26 iulie 2006 |
| 6. | Hotărârea Guvernului nr. 1146/2006 | Hotărârea Guvernului privind cerințele minime de securitate și sănătate pentru utilizarea în muncă de către lucrători a echipamentelor de muncă, publicată în Monitorul Oficial al României, nr. 815 din 03 octombrie 2006. |
| 7. | Hotărârea Guvernului nr. 457/2003 | Hotărârea Guvernului privind asigurarea securității utilizatorilor de echipamente electrice de joasă tensiune, republicată, în Monitorul Oficial al României, nr. 402 din 15 iunie 2007, cu modificările și completările ulterioare |
| 9. | Hotărârea Guvernului nr. 622/2004 | Hotărârea Guvernului privind stabilirea condițiilor de introducere pe piață a produselor pentru construcții, republicată în Monitorul Oficial al României, nr.487 din 20 iulie 2007, cu completările și modificările ulterioare |
| 10. | Hotărârea Guvernului nr. 971/2006 | Hotărârea Guvernului privind cerințele minime pentru semnalizarea de securitate și/sau de sănătate la locul de muncă, publicată în Monitorul Oficial al României, nr.683 din 09 august 2006. |
| 11. | Hotărârea Guvernului nr. 1091/2006 | Hotărârea Guvernului privind cerințele minime de securitate și sănătate pentru locul de muncă, publicată în Monitorul Oficial al României, nr.739 din 30 august 2006. |
| 12. | Ordinul președintelui autorității naționale de reglementare în domeniul energiei nr. 34/2003 | Ordin privind aprobarea „Normativului de încercări și măsurători pentru sistemele de protecții, comandă-control și automatizări din partea electrică a centralelor și stațiilor, cod NTE 002/03/0”, publicat în Monitorul Oficial al României, partea I, nr.15 din 8 ianuarie 2004. |
| 13. | Ordinul președintelui autorității naționale de reglementare în domeniul energiei nr.7/2006 | Ordin pentru aprobarea Normei tehnice energetice (NTE), „Normativ privind metodologia de calcul al curenților de scurtcircuit în rețelele electrice cu tensiunea sub 1 kV, cod NTE 006/06/00”, publicat în Monitorul Oficial al României, partea I, nr.309 din 05 aprilie 2006. |
| 14. | Ordinul președintelui autorității naționale de reglementare în domeniul energiei nr.38/2008 | Ordin pentru aprobarea „Normativul pentru proiectarea și executarea rețelelor de cabluri electrice, cod NTE 007/08/00, publicat în Monitorul Oficial al României, partea I, nr. 356 din 08 mai 2008. |
| 15. | Ordinul ministrului transporturilor, construcțiilor și turismului nr. 217/2005 | Normativ pentru proiectarea, executarea și exploatarea instalațiilor de stingere a incendiilor, indicativ NP 086-05, aprobat prin Ordinul ministrului transporturilor, construcțiilor și turismului nr.217/2005, publicat în Monitorul Oficial al României, partea I, nr.479 din 07 iunie 2005. |
| 16. | Ordinul ministrului transporturilor, construcțiilor și turismului nr. 176/2005 | Normativ privind proiectarea, executarea, verificarea și exploatarea instalațiilor electrice în zone cu pericol de explozie, indicativ NP 099-04, aprobat prin Ordinul ministrului transporturilor, construcțiilor și turismului nr.176/2005, cu modificările și completările ulterioare, publicat în Monitorul Oficial al României, partea I, nr. 418 din 18 mai 2005. |
5.1-2
Notă:– Risc de incendiu foarte mare corespunde categoriei BE3 (conform reglementărilor specifice referitoare la securitatea la incendiu a construcțiilor)– Risc de incendiu mare corespunde categoriei BE2 (conform reglementărilor specifice referitoare la securitatea la incendiu a construcțiilor)– Risc de incendiu mediu corespunde categoriei BE1a (conform reglementărilor specifice referitoare la securitatea la incendiu a construcțiilor)– Risc de incendiu mic corespunde categoriei BE1b (conform reglementărilor specifice referitoare la securitatea la incendiu a construcțiilor)Anexa 5.2
5.2-2| Cod | a) Influențe externe | Caracteristici necesare pentru alegerea și montarea echipamentelor | Referință | |||||
| Temperatura aerului°Ca) scăzutăb) ridicată | Umiditate relativă%c) căzutăd) ridicată | Umiditate absolută g/mce) scăzutăf) ridicată | ||||||
| AB3 | –25 | +5 | 10 | 100 | 0,5 | 7 | Amplasamente interioare și exterioare cu temperaturi ambiante scăzute | |
| Trebuie stabilite acorduri corespunzătoare c) | ||||||||
| AB4 | –5 | +40 | 5 | 95 | 1 | 29 | Spații protejate la intemperii, fără controlul temperaturii și al umidității. Se poate utiliza un încălzitor pentru a ridica temperatura ambiantăNormal*b) | |
| AB5 | +5 | +40 | 5 | 85 | 1 | 25 | Spații protejate la intemperii cu temperatură controlatăNormal*b) | |
| AB6 | +5 | +60 | 10 | 100 | 1 | 35 | Amplasări exterioare cu temperaturi ambiante foarte ridicate. Influența temperaturilor ambiante scăzute este împiedicată. Pot exista radiații solareTrebuie făcute acorduri corespunzătoare *c) | |
| AB7 | -25 | +55 | 10 | 100 | 0,5 | 29 | Spații interioare protejate la intemperii, fără controlul temperaturii și umidității; ele pot avea deschideri spre exterior și pot fi supuse radiațiilor solareTrebuie stabilite acorduri corespunzătoare *c) | |
| AB8 | -50 | +40 | 15 | 100 | 0,04 | 36 | Amplasamente exterioare neprotejate, cu temperaturi scăzute și ridicateTrebuie stabilite acorduri speciale *c) | |
| AC | Altitudine | |||||||
| AC1AC2 | ≤ 2 000 m> 2 000 m | Normale *b)Pot fi necesare măsuri de prevedere speciale precum aplicarea factorului de reducere a sarcinii de funcționareNOTĂ - Pentru anumite categorii de echipamente, pot fi necesare măsuri speciale plecând de la 1000 m altitudine | ||||||
| AD | Prezența apei | |||||||
| AD1 | Neglijabilă | IPX0Medii în care pereții nu prezintă în mod obișnuit urme de umiditate, dar care pot apare pentru perioade scurte, de exemplu sub formă de condens care se usucă repede printr-o bună ventilare | ||||||
| AD2 | Picături de apă în cădere liberă | IPX1 sau IPX2Medii în care umiditatea condensează ocazional sub formă de picături de apă sau care conțin ocazional vapori de apă | ||||||
| AD3 | Pulverizarea apei | IPX3Medii în care apa curge pe pereți sau pe podea | ||||||
| AD4 | Stropiri cu apă | IPX4Medii expuse la stropiri cu apă, se aplică, de exemplu, pentru anumite lămpi și dulapuri pentru șantiere de construcții, instalate în exterior | ||||||
| AD5 | Jeturi de apă | IPX5Medii care sunt spălate în mod obișnuit cu ajutorul jeturilor (curți, spații pentru spălat mașini) | ||||||
| AD6 | Valuri de apă | IPX6Medii situate pe malul mării cum ar fi diguri, plaje, cheiuri etc. | ||||||
| AD7 | Imersie | IPX7Medii cu posibilitate de a fi inundate și/sau apa se poate ridica la 150 mm peste punctul cel mai de sus al echipamentului, partea cea mai de jos a echipamentului fiind la mai mult de 1 m sub suprafața apei | ||||||
| AD8 | Submersiune | IPX8Bazine de apă (de exemplu piscine) unde echipamentele electrice sunt permanent și total acoperite de apă la o presiune mai mare de 0,1 bar | ||||||
5.2-4
5.2-5
5.2-6
5.2-7| Cod | Influențe externe | Caracteristici necesare pentru alegerea și montarea echipamentelor | Referință | |||
| BC | Contactul persoanelor cu potențialul pământului | |||||
| Clase de echipamente conform SR EN 61140 | ||||||
| A=Echipamente admise | I | II | III | |||
| BC1 | Absent | Persoane aflate în spații neconductoare | A | A | A | SR HD 60364-4-41 |
| BC2 | Scăzut | Persoane care nu se află, în condiții obișnuite, în contact cu elemente conductoare sau care nu stau pe suprafețe conductoare | A | A | A | SR HD 60364-4-41 |
| BC3 | Frecvent | Persoane aflate frecvent în contact cu elemente conductoare sau care stau pe suprafețe conductoare. Locuri prezentând numeroase sau importante elemente conductoare | A | A | A | SR HD 60364-4-41 |
| BC4 | Continuu | Persoane aflate în contact permanent cu părți metalice și pentru care posibilitățile de întrerupere a contactelor sunt limitate. Incinte metalice, ca de exemplu boilere, rezervoare; A – admis | SR HD 60364-7-706 | |||
| BD | Condiții de evacuare în caz de urgență | Densitate scăzută de ocupanți, condiții de evacuare ușoară. Clădire de locuit cu înălțime normală; | ||||
| BD1 | (Neaglomerat/evacuare ușoară) | Densitate scăzută de ocupanți, condiții de evacuare dificilă. Clădiri înalte clădiri de cult, cultură, sport și administrative; *a) (1) | ||||
| BD2 | Neaglomerat/evacuare dificilă) | (1) Materiale cu întârziere la propagarea flăcării(2) Materiale cu întârziere la propagarea flăcării cu emisie redusăde fum și fără halogeni | ||||
| BD3 | (Aglomerat /evacuare ușoară) | Densitate mare de ocupanți, condiții de evacuare ușoară. Clădiri publice (teatre, cinematografe, magazine mari etc), săli aglomerate, clădiri de învățământ; (2) | ||||
| BD4 | (Aglomerat//evacuare dificilă) | Densitate mare de ocupanți, condiții de evacuare dificile. Clădiri înalte și foarte înalte *d) destinate publicului (hoteluri etc.), precum și clădiri de sănătate. (2) | ||||
| BE | Natura materialelor prelucrate sau depozitate | |||||
| BE1 | Riscuri neglijabile | Normal | ||||
| BE2 | Riscuri de incendiu | Producerea, prelucrarea sau depozitarea materialelor inflamabile, inclusiv prezența prafului. Hambare, depozite de produse lemnoase, fabrici de hârtie etc.Echipamente realizate din materiale cu întârziere la propagarea flăcării.Dispuneri astfel încât o creștere importantă a temperaturii sau o scânteie în echipamentul electric nu poate provoca un incendiu în exterior | SRHD 384-4.42 S1SRHD 384-4.482 S1 | |||
| BE3 | Riscuri de explozie | Prelucrarea sau depozitarea materialelor explozive sau a materialelor cu punct de inflamabilitate scăzut, inclusiv prezența pulberilor explozive. Rafinării, depozite de hidrocarburi. Specificații pentru echipamentul electric pentru atmosferă explozivă (SR EN 60079 pe părți) | ||||
| BE4 | Riscuri de contaminare | Prezența alimentelor, produselor farmaceutice și similare, fără protecție. Industria alimentară, bucătării.Sunt necesare anumite măsuri de prevedere pentru că în caz de defct să se evite contaminarea produselor datorită echipamentelor electrice, de exemplu cioburi dela lămpi sparte. Dispunerea corespunzătoare încât:- Protecția să împiedice căderea de cioburi de lampă sau alte obiecte fragile sau- Ecrane împotriva radiațiilor nedorite cum sunt radiațiile infraroșii sau ultraviolete. | ||||
| C | Construcția clădirilor | |||||
| CA | Materiale de construcții | |||||
| CA1 | Incombustibile | Normale*b) | ||||
| CA2 | Combustibile | Clădiri construite în principal din materiale combustibile Clădiri de lemn | SRHD 384-4.42 S1SRHD 384-4.482 S1 | |||
| CB | Structura construcțiilor | |||||
| CB1 | Riscuri neglijabile | Normale *b) | ||||
| CB2 | Propagarea incendiului | Clădiri a căror formă și dimensiuni faciliteaza propagarea incendiilor (de exemplu efecte de coș). Clădiri de înălțime mare, sisteme deventilație forțată. Echipamentele sunt construite din materiale cu întâraiere la propagarea unui incendiu de origine neelectrică. Bariere împotriva focului.Nota: Pot fi prevăzute detectoare de incendiu | SRHD 384-4.42 S1SRHD 384-4.482 S1 | |||
| Cod | Influențe externe | Caracteristici necesare pentru alegerea și montarea echipamentelor | Referință | |
| CB3 | Structuri mobile | Riscuri datorită deplasării structurii (de exemplu deplasări între părți diferite ale unei construcții sau între construcție și sol, tasarea terenurilor și a fundațiilor construcțiilor). Clădiri de lungime mare sau construcții pe terenuri instabile. Racorduri de dilatare sau contractare pe sistemele de pozare | Joncțiuni de dilatare sau contractare | |
| CB4 | Flexibile sau instabile | Construcții fragile sau care pot fi supuse mișcărilor (de exemplu oscilații).Corturi, structuri gonflabile, plafoane false, pereți demontabili, instalații autoportante. | Sisteme de pozare flexibile | |
| Sisteme de pozare flexibile | ||||
| *a) | Pot fi necesare anumite măsuri de prevedere suplimentare (de exemplu lubrefiere specială). | |||
| *b) | Însemnă că un echipament obișnuit funcționează corespunzător în condiții de influență externe descrise. | |||
| *c) | Înseamnă că trebuie stabilite acorduri speciale, de exemplu, între proiectantul instalației și fabricantul echipamentului, de exemplu, pentru echipamente special proiectate | |||
| *d) | Definite de reglementările specifice referitoare la securitatea la incendiu a construcțiilor | |||
| Element | Cifre sau litere | Semnificația privind protecția echipamentului | Semnificația privind protecția persoanelor |
| Literele codului | IP | - | - |
| Prima cifră caracteristică | Împotriva pătrunderii corpurilor solide străine | Împotriva accesului la părțile periculoase cu: | |
| 0 | (neprotejat) | (neprotejat) | |
| 1 | de diametru ≥ 50 mm | dosul mâinii | |
| 2 | de diametru ≥ 12,5 mm | degetul | |
| 3 | de diametru ≥ 2,5 mm | unealtă | |
| 4 | de diametru ≥ 1,0 mm | fir | |
| 5 | protejat contra prafului | fir | |
| 6 | etanș la praf | fir | |
| A doua cifră caracteristică | Împotriva pătrunderii apei cu efecte dăunătoare | ||
| 0 | (neprotejat) | ||
| 1 | Picături de apă verticală | ||
| 2 | Picături de apă (15ºC înclinare) | ||
| 3 | Apă pulverizată | ||
| 4 | Apă împroșcată | ||
| 5 | Stropire cu furtun | ||
| 6 | Stropire puternică cu furtun | ||
| 7 | Imersie temporară | ||
| 8 | Imersie prelungită | ||
| Literă adițională (opțional) | Împotriva accesului la părțile periculoase cu: | ||
| A | dosul mâinii | ||
| B | deget | ||
| C | unealtă | ||
| D | fir | ||
| Literă suplimentară (opțional) | Informații suplimentare specifice pentru: | ||
| H | Echipament de înaltă tensiune | ||
| M | Mișcare în timpul încercării la apă | ||
| S | Staționare în timpul încercării în apă | ||
| W | Intemperii | ||
Anexa 5.4| Cod IK | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
| Energie de impact, J | Nota 1 | 0,14 | 0,2 | 0,35 | 0,5 | 0,7 | 1 | 2 | 5 | 10 | 20 |
Anexa 5.6
5.6-2
5.6-3
5.6-4
56-5
56-6
56-7
56-8
Anexa 5.7| Prima cifră – Rezistență la compresiune (6.1.1.) | ||
| Compresiune foarte scăzută | (125 N) | 1 |
| Compresiune scăzută | (320 N) | 2 |
| Compresiune medie | (750 N) | 3 |
| Compresiune ridicată | (1250 N) | 4 |
| Compresiune foarte ridicată | (4000 N) | 5 |
| A doua cifră – Rezistența la impact (6.1.2.) | ||
| Rezistență la impact foarte scăzută | (0,5 J) | 1 |
| Rezistență la impact scăzută | (1 J) | 2 |
| Rezistență la impact medie | (2 J) | 3 |
| Rezistență la impact ridicată | (6 J) | 4 |
| Rezistență la impact foarte ridicată | (20,4 J) | 5 |
| A treia cifră de temperaturi scăzute (6.2.1.) | |
| + 5°C | 1 |
| - 5° C | 2 |
| - 15° C | 3 |
| - 25°C | 4 |
| - 45°C | 5 |
| A patra cifră – Domeniu de temperaturi ridicate (6.2.2.) | |
| + 60°C | 1 |
| + 90°C | 2 |
| +105°C | 3 |
| +120°C | 4 |
| +150°C | 5 |
| +250°C | 6 |
| +400°C | 7 |
| A cincea cifră – Rezistență la încovoiere (6.1.3.) | |
| Rigid | 1 |
| Pliabil | 2 |
| Pliabil/Elastic | 3 |
| Flexibil | 4 |
| A șasea cifră – Proprietăți electrice (6.3) | |
| Nedeclarate | 0 |
| Cu caracteristici de conitnuitate electrică | 1 |
| Cu caracteristici de izolație electrică | 2 |
| Cu caracteristici atât de continuitate cât și de izolație electrică | 3 |
| A șaptea cifră – Rezistență la pătrunderea corpurilor solide (6.4.1) | |
| Protejat împotriva corpurilor solide cu diametrul mai mare sau egal cu 2,5 mm | 3 |
| Protejat împotriva corpurilor solide cu diametru mai mare sau egal cu 1,0 mm | 4 |
| Protejat împotriva prafului | 5 |
| Etanș la praf | 6 |
| A opta cifră – Rezistență la pătrunderea apei (6.4.2) | |
| Nedeclarat | 0 |
| Protejat împotriva căderilor verticale ale stropilor de apă | 1 |
| Protejat împotriva căderilor verticale ale stropilor de apă atunci când sistemul de tuburi de protecție este înclinat la maxim 15° | 2 |
| Protejat împotriva apei pulverizate | 3 |
| Protejat împotriva apei împroșcate | 4 |
| Protejat împotriva jeturilor de apă | 5 |
| Protejat împotriva jeturilor puternice de apă | 6 |
| Protejat împotriva efectelor unei imersări temporare în apă | 7 |
| A noua cifră – Protecție împotriva coroziunii la tuburile metalice (6.4.3) | |
| Protecție scăzută interioară și exterioară | 1 |
| Protecție medie interioară și exterioarăEmail cu uscare în cuptorElectrozincareVopsire cu uscare în aer liber | 2 |
| Protecție compozită medie/ridicată Interior clasa 2/ exterior clasa 4 Email cu uscare în cuptor Șerardizare | 3 |
| Protecție ridicată interioară și exterioarăZincare prin cufundareȘerardizareOțel inoxidabil | 4 |
| A zecea cifră – Rezistență la tracțiune (6.1.4.) | |
| Nedeclarată | 0 |
| Foarte scăzută | 1 |
| Scăzută | 2 |
| Medie | 3 |
| Ridicată | 4 |
| Foarte ridicată | 5 |
| A unsprezecea cifră – Rezistență la propagarea flăcării (6.5) | |
| Care nu propagă flacără | 1 |
| Care propagă flacăra | 2 |
| A douăsprezecea cifră – Rezistență la sarcina suspendată (6.1.5) | |
| Nedeclarată | 0 |
| Foarte scăzută | 1 |
| Scăzută | 2 |
| Medie | 3 |
| Ridicată | 4 |
| Foarte ridicată | 5 |
| - SR EN 61386 – 1 | Sisteme de tuburi de protecțiePartea 1: Reguli generale |
| - SR EN 61386 – 21 | IdemPartea 21: Prescripții particulare pentru sisteme de tuburi de protecție rigide |
| - SR EN 61386 – 22 | IdemPartea 22: Prescripții particulare pentru sisteme de tuburi de protecție pliabile |
| - SR EN 61386 – 23 | IdemPartea 23: Prescripții particulare pentru sisteme de tuburi de protecție flexibile |
| - SR EN 60423 | Tuburi de protecție pentru conductoareDiametru exterior al tuburilor pentru instalații electrice și filete pentru tuburi |
Exemplu de marcare minimă1. Marcarea cu codul de clasificare are 12 cifre (vezi 3.2 din anexă);2. Marcarea minimă este cu primele 4 cifre (ca în exemplu dat);3. Proiectantul trebuie să indice codul complet al tubului de protecție ținând seama de influențele externe.Anexa 5.8 PATURI DE CABLURI:| Clasificare (prima cifră) | Temperatura minimă de depozitare și transport± 2°C |
| 1 XX | -45 |
| 2 XX | -25 |
| 3 XX | -15 |
| 4 XX | -5 |
| Clasificare (a doua cifră) | Temperatura minimă de instalare și depozitare± 2°C |
| X1 X | -25 |
| X2 X | -5 |
| X3 X | +5 |
| X4 X | +15 |
| Clasificare (a treia cifră) | Temperatura maximă de utilizare± 2°C |
| X X1 | +60 |
| X X2 | +90 |
| X X3 | +105 |
| X X4 | +120 |
Marcarea caracteristicii de propagare a flăcării pe produs nu este reglementată în standarde.4.2. Marcajul nu trebuie să se șteargă și să fie ușor lizibil. Marcajul poate fi realizat prin mulare, presare, gravare, imprimare, prin etichete sau abțibilduri.5. Documentația5.1. Producătorul trebuie să prevadă în documentație toate informațiile necesare unei instalări și funcționări corecte și în siguranță. Documentația trebuie să cuprindă: componentele sistemului;– funcția îndeplinită de componentele sistemului și asamblarea acestora;– clasificarea sistemului conform cap. 3;– impedanța lineară, în Ω/m, a jgheaburilor sau a tuburilor profilate metalice, ale unui sistem declarat conform 3.5.1;– tensiunea nominală a SJ/STP;– secțiunea transversală a SJ/STP;– instrucțiunile necesare pentru obținerea clasificării declarate a sistemului și funcțiile acestuia. Aceste instrucțiuni trebuie să includă modul de instalare recomandat pentru SJ/STP, care să asigure că gradul de protecție IP declarat va fi realizat după instalare.5.2. Sistemele de jgheaburi și sisteme de tuburi profilate prevăzute a fi montate pe pereți și tavane, instrucțiunile producătorului trebuie să prevadă modul de realizare a protecției; pentru a împiedica lichidele să intre în contact cu conductoarele izolate și cu părțile active pe durata tratamentului umed al podelei.6. Construcția6.1. Fabricantul trebuie să prevadă în documentația sa toate informațiile necesare unei instalări și funcționări corecte și sigure. Documentația trebuie să cuprindă:– componentele sistemului;– funcția îndeplinită de componentele sistemului și asamblarea acestora;– clasificarea sistemului conform cap. 3;– secțiunea transversală utilă pentru cabluri a SJ/STP, în mmp6.2. Nici o suprafață sau muchie nu trebuie să deterioreze conductoarele izolate, cablurile sau cordoanele flexibile.6.3. Rezistența la propagarea flăcării. SJ/STP care nu propagă flacără trebuie să nu se aprindă sau, dacă se aprind, să nu ardă după îndepărtarea flăcării sursă, conform metodei de încercări din SR EN 60695-2-4/16.4. Grade de protecție asigurată de carcasă. SJ/STP, asamblate și montate conform prescripțiilor, trebuie să asigure o protecție adecvată împotriva influențelor externe, conform clasificării declarate de producător și având minimum IP20.Anexa 5.9 PATURI DE CABLURI:| clasa | |
| A | până la 2% |
| B | 2% ... 15% |
| C | 15% ... 30% |
| D | >30% |
| Clasificare | Deschiderea sup. de bază |
| X | Până la 80% |
| Y | 80% ... 90% |
| Z | Peste 90% |

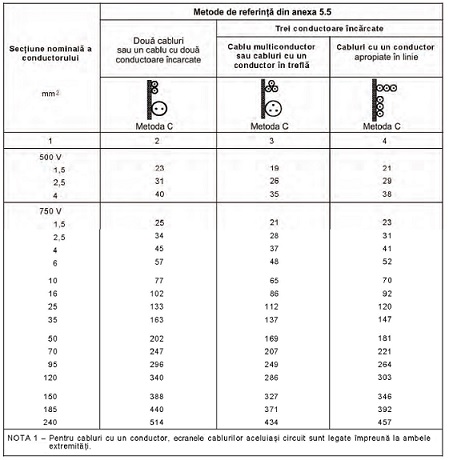

Anexa 5.11

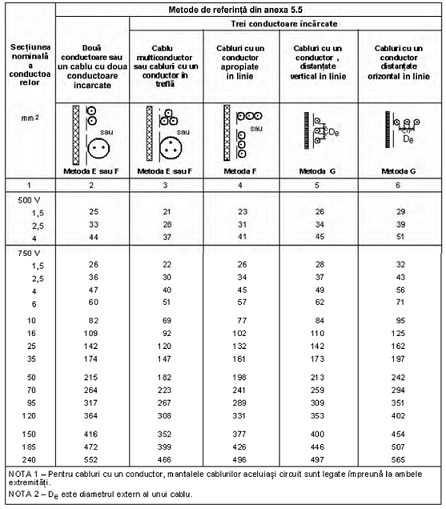

Anexa 5.12
Anexa 5.13
Anexa 5.14
Anexa 5.15
Anexa 5.16
Anexa 5.17
Anexa 5.18| Temperatură ambiantă °C | Izolație | ||
| PVC | XLPE | Minerală * | |
| Manta PVC sau cablu neizolat și accesibil 70°C | |||
| 10 | 1,22 | 1,15 | 1,26 |
| 15 | 1,17 | 1,12 | 1,20 |
| 20 | 1,12 | 1,08 | 1,14 |
| 25 | 1,06 | 1,04 | 1,07 |
| 30 | 1,00 | 1,00 | 1,00 |
| 35 | 0,94 | 0,96 | 0,93 |
| 40 | 0,87 | 0,91 | 0,85 |
| 45 | 0,79 | 0,87 | 0,87 |
| 50 | 0,71 | 0,82 | 0,67 |
| 55 | 0,61 | 0,76 | 0,57 |
| 60 | 0,50 | 0,71 | 0,45 |
| 65 | - | 0,65 | - |
| 70 | - | 0,58 | - |
| 75 | - | 0,50 | - |
| 80 | - | 0,41 | - |
| 85 | - | - | - |
| 90 | - | - | - |
| 95 | - | - | - |
| * Pentru temperaturi ambiante mai ridicate, a se consulta fabricantul | |||
Anexa 5.20
Anexa 5.21
Anexa 5.22
1) Încărcare admisibilă în instalații de curent continuu2) Cabluri cu 2 conductoare încărcate3) Cabluri trifazate cu 3 conductoare încărcate Pentru condiții normale de funcționare și indicații pentru condiții de funcționare deosebite vezi art. 5.2.3.2.1.Anexa 5.23| Temperatura de funcționare admisă | Temperatura solului | Rezistența termică specifică solului, K . m/W | |||||||||||||||
| 0,7 | 1,0 | 1,5 | 2,5 | ||||||||||||||
| Gradul de încărcare | Gradul de încărcare | Gradul de încărcare | Gradul de încărcare | ||||||||||||||
| °C | °C | 0.50 | 0,60 | 0.70 | 0,85 | 1.00 | 0.50 | 0.60 | 0,70 | 0,85 | 1.00 | 0,50 | 0.60 | 0,70 | 0.85 | 1,00 | 0,5-1,00 |
| Cablu cu XLPE 90°C | 5 | 1.24 | 1.21 | 1.18 | 1.13 | 1.07 | 1.11 | 1,09 | 1.07 | 1,03 | 1,00 | 0.99 | 0,98 | 0.97 | 0,96 | 0.94 | 0.89 |
| 10 | 1.23 | 1.19 | 1.16 | 1.11 | 1.05 | 1,09 | 1,07 | 1.05 | 1,01 | 0,98 | 0.97 | 0,96 | 0.95 | 0,93 | 0.91 | 0.86 | |
| 15 | 1.21 | 1.17 | 1.14 | 1.03 | 1.03 | 1.07 | 1,05 | 1.02 | 0.99 | 0.95 | 0,95 | 0,93 | 0.92 | 0,91 | 0.89 | 0.84 | |
| 20 | 1.19 | 1.15 | 1.12 | 1.06 | 1.00 | 1,05 | 1,02 | 1.00 | 0,96 | 0,93 | 0.92 | 0,91 | 0.90 | 0,88 | 0.86 | 0.81 | |
| 25 | - | - | - | - | - | 1,02 | 1.00 | 0.98 | 0,94 | 0.90 | 0.90 | 0.88 | 0.87 | 0,85 | 0.84 | 0.78 | |
| 30 | - | - | - | - | - | - | - | 0,95 | 0,91 | 0,88 | 0.87 | 0,86 | 0.84 | 0,83 | 0.81 | 0.75 | |
| 35 | - | - | - | - | - | - | - | - | - | - | - | - | 0.82 | 0.80 | 0.78 | 0.72 | |
| 40 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 0.68 | |
| Cablu cu PVC 70°C | 5 | 1.20 | 1,26 | 1.22 | 1.15 | 1,01 | 1.13 | 1,11 | 1.08 | 1.04 | 1.00 | 0.99 | 0.98 | 0,97 | 0.95 | 0.89 | 0.86 |
| 10 | 1,27 | 1.23 | 1.19 | 1.13 | 1,06 | 1.11 | 1.08 | 1.06 | 1,01 | 0,97 | 0,96 | 0.95 | 0.94 | 0.92 | 0.86 | 0,83 | |
| 15 | 1 25 | 1 21 | ] 17 | 1.10 | 1 03 | 1.08 | l 06 | 1 03 | 0 99 | 0 94 | 0 93 | 0.92 | 091 | 0.85 | 0.84 | 0,79 | |
| 20 | 1.23 | 1.18 | 1.14 | 108 | 1,01 | 1.06 | 1,03 | 1.00 | 0.96 | 0,91 | 0.90 | 0.80 | 0.87 | 0.85 | 0.83 | 0,76 | |
| 25 | 1.03 | 1.00 | 0.97 | 0.93 | 0.88 | 0.87 | 0.85 | 0.84 | 0.82 | 0.79 | 0,72 | ||||||
| 30 | 0.94 | 0,80 | 0.85 | 0.84 | 0.82 | 0.80 | 0,78 | 0,76 | 0.08 | ||||||||
| 35 | 0.77 | 0.74 | 0,72 | 0,70 | |||||||||||||
| 40 | 0,59 | ||||||||||||||||
| Tipul constructiv | Numărul de sisteme | Rezistența termică specifică a solului, K . m/W | |||||||||||||||||||
| 0,7 | 1,0 | 1.5 | 2.5 | ||||||||||||||||||
| Gradul de încărcare | Gradul de încărcare | Gradul de încărcare | Gradul de încărcare | ||||||||||||||||||
| - | - | 0,50 | 0,60 | 0,70 | 0,85 | 1,00 | 0,50 | 0,60 | 0,70 | 0,85 | 1,00 | 0,50 | 11.60 | 0,70 | 0,85 | 1,00 | 0,50 | 0,60 | 0,70 | 0,85 | 1,00 |
| Cablu cu PVC 0,6/1 kV | 1 | 0,90 | 0,91 | 0,93 | 0,96 | 0.91 | 0,98 | 0.99 | 1,00 | 0,96 | 0.91 | 1,05 | 1,04 | 1.03 | 0,97 | 0,91 | 1.14 | 1,09 | 1.04 | 0,97 | 0,91 |
| 2 | O;85 | 0,85 | 0,85 | 0.81 | 0,76 | 0.93 | 0,92 | 0.89 | 0.82 | 0.76 | 0.98 | 0,95 | 0,90 | 0,82 | 0,76 | 1,03 | 0,96 | 0,90 | 0,82 | 0,76 | |
| 3 | 0,80 | 0,79 | 0,78 | 0.72 | 0,66 | 0.87 | 0,86 | 0.80 | 0,72 | 0,66 | 0,93 | 0,86 | 0.80 | 0,73 | 0,66 | 0.95 | 0,87 | 0,81 | 0,73 | 0,66 | |
| 4 | 0,77 | 0.76 | 0.74 | 0,67 | 0.61 | 0.83 | 0.81 | 0.75 | 0.67 | 0.61 | 0.89 | 0.82 | 0,75 | 0.68 | 0.61 | 0.90 | 0,82 | 0,76 | 0,68 | 0,61 | |
| 5 | 0,75 | 0.76 | 0.70 | 0,63 | 0.57 | 0.84 | 0,77 | 0.71 | 0.63 | 0.57 | 0.85 | 0,77 | 0.71 | 0,63 | 0.57 | 0.86 | 0.78 | 0.72 | 0.64 | 0,57 | |
| 6 | 0,73 | 0,73 | 0,67 | 0,60 | 0,55 | 0,81 | 0,74 | 0,68 | 0,60 | 0.55 | 0,82 | 0.74 | 0,68 | 0.61 | 0,55 | 0.83 | 0,75 | 0,69 | 0,61 | 0,55 | |
| 8 | 0.70 | 0.69 | 0.63 | 0.56 | 0,51 | 0,77 | 0,70 | 0.64 | 0.56 | 0,51 | 0,77 | 0,70 | 0,64 | 0.57 | 0.51 | 0.78 | 0,71 | 0.64 | 0.57 | 0,51 | |
| 10 | 0,67 | 0,66 | 0,60 | 0,53 | 0,48 | 0,74 | 0.67 | 0,61 | 0.54 | 0,48 | 0,74 | 0.67 | 0,61 | 0.54 | 0,48 | 0.75 | 0,67 | 0,61 | 0.54 | 0,48 | |
| Tipul constructiv | Numărul de sisteme | Rezistența termică specifică a solului, K . m/W | |||||||||||||||||||
| 0,7 | 1,0 | 1,5 | 2,5 | ||||||||||||||||||
| Gradul de încărcare | Gradul de încărcare | Gradul de încărcare | Gradul de încărcare | ||||||||||||||||||
| - | - | 0,50 | 0,60 | 0,70 | 0,85 | 1,00 | 0,50 | 0,60 | 0,70 | 0,85 | 1,00 | 0,50 | 0,60 | 0,70 | 0,85 | 1,00 | 0,50 | 0,60 | 0,70 | 0,85 | 1,00 |
| Cablu cu XLPE*2) 0,6/1 kV | 1 | 1,02 | 0,92 | 0,99 | 0,94 | 0,89 | 1.06 | 1,05 | L00 | 0,94 | 0,89 | 1,09 | 1,06 | 1,01 | 0,94 | 0,89 | 1.11 | 1.07 | 1,02 | 0,95 | 0.89 |
| 2 | 0,95 | 0.89 | 0,84 | 0,77 | 0.72 | 0,98 | (1,91 | 0.85 | 0,78 | 0,72 | 0,99 | 0.92 | 0.86 | 0,78 | 0.72 | 1,01 | 0,94 | 0,87 | 0,79 | 0,72 | |
| 3 | 0,86 | 0,80 | 0.74 | 0,68 | 0,62 | 0,89 | 0,81 | 0.75 | 0,68 | 0,62 | 0,90 | 0,83 | 0,77 | 0,69 | 0,62 | 0,92 | 0,84 | 0,77 | 0,69 | 0,62 | |
| 4 | 0.82 | 0,75 | 0.69 | 0,63 | 0,57 | 0.84 | 0.76 | 0,70 | 0.63 | 0.57 | 0.85 | 0.78 | 0.71 | 0.63 | 0.57 | 0.86 | 0.78 | 0.72 | 0.64 | 0.57 | |
| 5 | 0.78 | 0.71 | 0,65 | 0.59 | 0.53 | 0.80 | 0.72 | 0.66 | 0.59 | 0.53 | 0.81 | 0,73 | 0.67 | 0.59 | 0.5.3 | 0.82 | 0.74 | 0.6? | 0.60 | 0.53 | |
| 6 | 0.75 | 0.68 | 0,63 | 0,56 | 0,51 | 0,77 | 0.69 | 0.63 | 0,56 | 0.51 | 0.78 | 0,70 | 0,64 | 0,57 | 0,51 | 0,79 | 0,71 | 0,65 | 0,57 | 0,51 | |
| 8 | 0,71 | 0.64 | 0.59 | 0,52 | 0,47 | 0.72 | 0,65 | 0,59 | 0,52 | 0,47 | 0.73 | 0.66 | 0,60 | 0,52 | 0,47 | 0,74 | 0,66 | 0,60 | 0,53 | 0,47 | |
| 10 | 0,68 | 0.61 | 0.56 | 0,49 | 0,44 | 0,69 | 0,62 | 0,56 | 0,50 | 0,44 | 0,70 | 0,63 | 0,57 | 0,50 | 0.44 | 0.71 | 0,63 | 0,57 | 0,50 | 0,44 | |
| Cablu cu PVC*2) 0,6/1 kV | 0.91 | 0.92 | 0.94 | 0.94 | 0.89 | 0.97 | 0.97 | 1.00 | 0.94 | 0.89 | 1,04 | 1,03 | 1.01 | 0.94 | 0.89 | 1.13 | 1.07 | 1.02 | 0.95 | 0.89 | |
| 2 | 0.86 | 0.87 | 0.85 | 0.77 | 0.72 | 0,91 | 0.90 | 0,86 | 0.78 | 0.72 | 0,97 | 0,93 | 0,87 | 0,78 | 0,72 | 1.01 | 0,94 | 0.88 | 0,79 | 0.72 | |
| 3 | 0.82 | 0.80 | 0.75 | 0.68 | 0.62 | 0.86 | 0.82 | 0.76 | 0.68 | 0.62 | 0.91 | 0.84 | 0.77 | 0.69 | 0.62 | 0.92 | 0.84 | 0.78 | 0.69 | 0.62 | |
| 4 | 0,80 | 0,76 | 0.70 | 0,63 | 0,57 | 0,84 | 0,77 | 0.71 | 0,63 | 0,57 | 0.86 | 0,78 | 0.72 | 0,63 | 0.57 | 0.87 | 0.79 | 0.73 | 0.64 | 0,57 | |
| 5 | 0,78 | 0.72 | 0,66 | 0,59 | 0.53 | 0,81 | 0,73 | 0.67 | 0.59 | 0.53 | 0,81 | 0.74 | 0,68 | 0,59 | 0.53 | 0,82 | 0.75 | 0.68 | 0,60 | 0,53 | |
| 6 | 0,76 | 0,69 | 0.64 | 0,56 | 0.51 | 0.79 | 0,70 | 0,64 | 0,56 | 0,51 | 0.78 | 0.71 | 0,65 | 0,57 | 0.51 | 0,79 | 0.72 | 0,65 | 0,57 | 0,51 | |
| 8 | 0.72 | 0,65 | 0.59 | 0.52 | 0,47 | 0.73 | 0.66 | 0.60 | 0.52 | 0.47 | 0.74 | 0.67 | 0.61 | 0.52 | 0.47 | 0.75 | 0.67 | 0.61 | 0.53 | 0.47 | |
| 10 | 0.69 | 0,62 | 0.57 | 0,49 | 0,44 | 0,70 | 0.63 | 0.57 | 0,50 | 0.44 | 0,71 | 0,64 | 0.58 | 0,50 | 0.44 | 0.71 | 0.64 | 0.58 | 0.50 | 0.44 | |
| Tipul constructiv | Numărul de sisteme | Rezistența termică specifică a solului, K . m/W | |||||||||||||||||||
| 0,7 | 1,0 | 1,5 | 2,5 | ||||||||||||||||||
| Gradul de încărcare | Gradul de încărcare | Gradul de încărcare | Gradul de încărcare | ||||||||||||||||||
| - | - | 0,50 | 0,60 | 0,70 | 0,85 | 1,00 | 0,50 | 0,60 | 0,70 | 0,85 | 1,00 | 0,50 | 0,60 | 0,70 | 0,85 | 1,00 | 0,50 | 0,60 | 0,70 | 0,85 | 1,00 |
| Cablu cu XLPE 0,6/1 kV | 1 | 1,09 | 1,04 | 0,99 | 0,91 | 0,87 | 1,11 | 1,05 | 1,00 | 0,93 | 0,87 | 1.13 | 1,07 | 1,01 | 0,94 | 0,87 | 1,17 | 1,09 | 1,03 | 0,94 | 0,87 |
| 2 | 0,97 | 0,90 | 0,84 | 0,77 | 0,71 | 0,98 | 0,91 | 0,85 | 0;77 | 0,71 | 1.00 | 0.92 | 0,86 | 0.77 | 0,71 | 1,02 | 0 94 | 0 87 | 078 | 0.71 | |
| 3 | 0,81 | 0,80 | 0,74 | 0,67 | 0,61 | 0.89 | 0,82 | 0,75 | 0,67 | 0,61 | 0,90 | 0,82 | 0,76 | 0,68 | 0,61 | 0,92 | 0,83 | 0,76 | 0,68 | 0.61 | |
| 4 | 0,83 | 0,75 | 0,69 | 0,62 | 0,56 | 0,S4 | 0.76 | 0,70 | 0,62 | 0,56 | 0,85 | 0,77 | 0,70 | 0,62 | 0,56 | 0,82 | 0,78 | 0,71 | 0,63 | 0,56 | |
| 5 | 0,79 | 0,71 | 0,65 | 0,58 | 0.52 | 0,80 | 0,72 | 0,66 | 0,58 | 0,52 | 0,80 | 0,73 | 0,66 | 0,58 | 0,52 | 0,81 | 0,73 | 0,67 | 0,59 | 0,52 | |
| 6 | 0,76 | 0.68 | 0,62 | 0,55 | 0,50 | 0,77 | 0,69 | 0,63 | 0,55 | 0,50 | 0,77 | 0,70 | 0,63 | 0,56 | 0,50 | 0,78 | 0,70 | 0,64 | 0,56 | 0,50 | |
| 8 | 0,72 | 0,64 | 0,58 | 0,51 | 0,46 | 0,72 | 0,65 | 0,59 | 0,52 | 0,46 | 0,73 | 0,65 | 0,59 | 0,52 | 0,46 | 0,74 | 0,66 | 0,59 | 0,52 | 0,46 | |
| 10 | 0,69 | 0,61 | 0,56 | 0,41 | 0,44 | 0,69 | 0,62 | 0,56 | 0,49 | 0,44 | 0,70 | 0,62 | 0,56 | 0,49 | 0,44 | 0,70 | 0,63 | 0,57 | 0,49 | 0,44 | |
| Cablu cu PVC 0,6/1 kV | 1,01 | 1,02 | 0,99 | 0,91 | 0,87 | 1,04 | 1,05 | 1,00 | 0,93 | 0,87 | 1,07 | 1,06 | 1.01 | 0,94 | 0,87 | 1,11 | 1,08 | 1,01 | 0,94 | 0,87 | |
| 2 | 0,94 | 0,89 | 0,84 | 0,77 | 0,71 | 0,97 | 0,91 | 0,85 | 0,77 | 0.71 | 0,99 | 0,92 | 0,80 | 0,77 | 0,71 | 1,01 | 0,93 | 0,87 | 0.78 | 0,71 | |
| 3 | 0,86 | 0,79 | 0,74 | 0,67 | 0,61 | 0,89 | 0,81 | 0,75 | 0,67 | 0,61 | 0,90 | 0,83 | 0,76 | 0,68 | 0,61 | 0,91 | 0,83 | 0.77 | 0,68 | 0.61 | |
| 4 | 0,82 | 0,75 | 0,69 | 0,62 | 0,56 | 0,84 | 0,76 | 0,70 | 0,62 | 0,56 | 0,85 | 0,77 | 0,71 | 0,62 | 0,56 | 0,86 | 0,78 | 0,71 | 0,63 | 0,56 | |
| 5 | 0,78 | 0,71 | 0,65 | 0,58 | 0,52 | 0,80 | 0,72 | 0,66 | 0,58 | 0,52 | 0,80 | 0,73 | 0,66 | 0,58 | 0,52 | 0,81 | 0,73 | 0,67 | 0,59 | 0,52 | |
| 6 | 0,75 | 0,68 | 0,62 | 0,55 | 0,50 | 0,77 | 0,69 | 0,63 | 0,55 | 0.50 | 0,77 | 0,70 | 0,64 | 0,56 | 0.50 | 0,78 | 0,70 | 0,64 | 0,56 | 0,50 | |
| 8 | 0,71 | 0,64 | 0,58 | 0,51 | 0,46 | 0,72 | 0,65 | 0,59 | 0,52 | 0,46 | 0,73 | 0,65 | 0,59 | 0,52 | 0,46 | 0,73 | 0,66 | 0,60 | 0,52 | 0,46 | |
| 10 | 0,68 | 0,61 | 0,55 | 0,41 | 0;44 | 0,69 | 0,62 | 0,56 | 0,49 | 0,44 | 0,69 | 0,62 | 0,56 | 0,49 | 0,44 | 0,70 | 0,63 | 0,57 | 0,49 | 0,44 | |
| Tipul constructiv | Numărul de sisteme | Rezistența termică specifică a solului, K . m/W | |||||||||||||||||||
| 0,7 | 1,0 | 1.5 | 2.5 | ||||||||||||||||||
| Gradul de încărcare | Gradul de încărcare | Gradul de încărcare | Gradul de încărcare | ||||||||||||||||||
| - | - | 0,50 | 0,60 | 0,70 | 0,85 | 1,00 | 0,50 | 0,60 | 0,70 | 0,85 | 1,00 | 0,50 | 0,60 | 0,70 | 0,85 | 1,00 | 0,50 | 0,60 | 0,70 | 0,85 | 1,00 |
| Cablu cu XLPE 0,6/1 kV | 1 | 1,09 | 1,04 | 0,99 | 0,93 | 0,87 | 1,11 | 1,05 | 1,00 | 0,93 | 0,87 | 1,13 | 1,07 | 1,01 | 0,94 | 0,87 | 1,17 | 1,09 | 1,03 | 0,94 | 0,87 |
| 2 | 1,01 | 0,94 | 0.89 | 0,82 | 0,75 | 1,02 | 0,95 | 0,89 | 0,82 | 0,75 | 1,04 | 0,97 | 0,90 | 0,82 | 0,75 | 1,06 | 0,98 | 0,91 | 0,83 | 0,75 | |
| 3 | 0.94 | 0,87 | 0,81 | 0,74 | 0,67 | 0,95 | 0,88 | 0,82 | 0,74 | 0,67 | 0,97 | 0,89 | 0,82 | 0,74 | 0,67 | 0,99 | 0,90 | 0,83 | 0,74 | 0,67 | |
| 4 | 0,91 | 0,84 | 0,78 | 0,70 | 0,64 | 0,92 | 0,84 | 0,78 | 0,70 | 0,64 | 0,93 | O;85 | 0,79 | 0,70 | 0,64 | 0,95 | 0,86 | 0,79 | 0,71 | 0,64 | |
| 5 | 0,88 | 0,80 | 0.74 | 0,67 | 0,60 | 0,89 | 0,81 | 0,75 | 0,67 | 0,60 | 0,90 | 0,82 | 0,75 | 0,67 | 0,60 | 0,91 | 0,83 | 0,76 | 0,67 | 0,60 | |
| 6 | 0,86 | 0,79 | 0,72 | 0,65 | 0,59 | 0,87 | 0,79 | 0,73 | 0.65 | 0,59 | 0,88 | 0,80 | 0,73 | 0,65 | 0,59 | 0,89 | 0.81 | 0,74 | 0,65 | 0,59 | |
| 8 | 0,83 | 0,76 | 0.70 | 0,62 | 0.56 | 0,84 | 0,76 | 0,70 | 0,62 | 0,56 | 0,85 | 0.77 | 0,70 | 0,62 | 0,56 | 0,86 | 0,78 | 0,71 | 0,62 | 0,56 | |
| 10 | 0,81 | 0,74 | 0,68 | 0,60 | 0,54 | 0,82 | 0,74 | 0,68 | 0,60 | 0,54 | 0,83 | 0,75 | 0,68 | 0,61 | 0,54 | 0,84 | 0,76 | 0,69 | 0,61 | 0.54 | |
| Cablu cu PVC 0,6/1 kV | 1 | 1,01 | 1,02 | 0,99 | 0,93 | 0,87 | 1,04 | 1,05 | 1,00 | 0,93 | 0,87 | 1,07 | 1,06 | 1,01 | 0,94 | 0,87 | 1,11 | 1,08 | 1,01 | 0,94 | 0,87 |
| 2 | 0.97 | 0,95 | 0,89 | 0,82 | 0,75 | 1,00 | 0,96 | 0,90 | 0,82 | 0,75 | 1,03 | 0,97 | 0,91 | 0,82 | 0,75 | 1.06 | 0.98 | 0,92 | 0,83 | 0.75 | |
| 3 | 0,94 | 0,88 | 0,82 | 0,74 | 0,67 | 0,97 | 0,88 | 0,82 | 0,74 | 0,67 | 0,97 | 0,89 | 0,83 | 0,74 | 0,67 | 0,98 | 0,90 | 0,84 | 0,74 | 0,67 | |
| 4 | 0,91 | 0,84 | 0,78 | 0,70 | 0,64 | 0,92 | 0,85 | 0,79 | 0,70 | 0,64 | 0,93 | 0,86 | 0,79 | 0,70 | 0,64 | 0,95 | 0,87 | 0,80 | 0,71 | 0,64 | |
| 5 | 0,88 | 0,81 | 0,75 | 0,67 | 0,60 | 0,89 | 0,82 | 0,76 | 0,67 | 0,60 | 0,90 | 0,82 | 0,76 | 0,67 | 0,60 | 0,91 | 0,83 | 0,77 | 0,67 | 0,60 | |
| 6 | 0,86 | 0,79 | 0,73 | 0,65 | 0,59 | 0,87 | 0,80 | 0,74 | 0,65 | 0,59 | 0,88 | 0,81 | 0,74 | 0,65 | 0,59 | 0,89 | 0,81 | 0,75 | 0,65 | 0,59 | |
| 8 | 0,83 | 0,76 | 0,70 | 0,62 | 0,56 | 0,84 | 0,77 | 0,71 | 0,62 | 0,56 | 0,85 | 0,78 | 0,71 | 0,62 | 0,56 | 0,86 | 0,78 | 0,72 | 0,62 | 0,56 | |
| 10 | 0.82 | 0,75 | 0,69 | 0,60 | 0,54 | 0,82 | 0,75 | 0,69 | 0,60 | 0,54 | 0,83 | 0,76 | 0,69 | 0,61 | 0,54 | 0,84 | 0,76 | 0,70 | 0,61 | 0,54 | |
| Tipul constructiv | Numărul de sisteme | Rezistența termică specifică a solului, K . m/W | |||||||||||||||||||
| 0,7 | 1,0 | 1,5 | 2.5 | ||||||||||||||||||
| Gradul de încărcare | Gradul de încărcare | Gradul de încărcare | Gradul de încărcare | ||||||||||||||||||
| - | - | 0.50 | 0,60 | 0,70 | 0,85 | 1,00 | 0.50 | 0,60 | 0,70 | 0,85 | 1,00 | 0,50 | 0,60 | 0,70 | 11,85 | 1,00 | 0.50 | 0,60 | 0.70 | 0,85 | 1,00 |
| Cablu cu XLPE 0,6/1 kV | 1 | 1.08 | 1.05 | 0,99 | 0.91 | 0,85 | 1.13 | 1.07 | 1.00 | 0,92 | 0.85 | 1,08 | 1,09 | 1.01 | 0,92 | 0.85 | 1,19 | 1.11 | 1,03 | 0.93 | 0.85 |
| 2 | 1,01 | 0,93 | 0,86 | 0,77 | 0,71 | 1,03 | 0,94 | 0.87 | 0,78 | 0,71 | 1,05 | 0,95 | 0,88 | 0,78 | 0,71 | 1,06 | 0,% | 0,88 | 0,79 | 0,71 | |
| 3 | 0,92 | 0,84 | 0,77 | 0,69 | 0,62 | 0,93 | 0,85 | 0,77 | 0,69 | 0,62 | 0,95 | 0,86 | 0,78 | 0,69 | 0,62 | 0,96 | 0,86 | 0,79 | 0,69 | 0,62 | |
| 4 | 0.88 | 0,80 | 0,73 | 0,65 | 0,58 | 0,89 | 0,80 | 0,73 | 0,65 | 0,58 | 0,90 | 0,81 | 0,74 | 0,65 | 0,58 | 0,91 | 0.82 | 0,74 | 0,65 | 0,58 | |
| 5 | 0,84 | 0,76 | 0,69 | 0,61 | 0,55 | 0,85 | 0,77 | 0,70 | 0,61 | 0,55 | 0,87 | 0,78 | 0,70 | 0,62 | 0,55 | 0,87 | 0,78 | 0,71 | 0,62 | 0,55 | |
| 6 | 0,82 | 0,74 | 0,67 | 0,59 | 0,53 | 0.83 | 0,75 | 0,68 | 0,60 | 0,53 | 0,84 | 0,75 | 0,68 | 0,60 | 0,53 | 0,85 | 0,76 | 0.69 | 0,60 | 0,53 | |
| 8 | 0,79 | 0,71 | 0,64 | 0,57 | 0,51 | 0,80 | 0,71 | 0.65 | 0,57 | 0,51 | 0,81 | 0,72 | 0,65 | 0,57 | 0,51 | 0,81 | 0,72 | 0,65 | 0,57 | 0,51 | |
| 10 | 0,77 | 0,69 | 0,62 | 0,55 | 0,49 | 0,78 | 0,69 | 0,63 | 0,55 | 0,49 | 0,78 | 0,70 | 0,63 | 0,55 | 0,49 | 0,79 | 0,70 | 0,63 | 0,55 | 0,49 | |
| Cablu cu PVC 0,6/1 kV | 1 | 0,96 | 0,97 | 0,98 | 0,91 | 0,85 | 1,01 | 1,01 | 1,00 | 0,92 | 0,85 | 1,07 | 1,05 | 1,01 | 0,92 | 0,85 | 1,16 | 1.10 | 1,02 | 0,93 | 0,85 |
| 2 | 0,92 | 0,89 | 0,86 | 0,77 | 0,71 | 0,96 | 0,94 | 0,87 | 0,78 | 0,71 | 1,00 | 0,95 | 0,88 | 0,78 | 0,71 | 1,05 | 0,97 | 0,89 | 0,79 | 0,71 | |
| 3 | 0,88 | 0,84 | 0,77 | 0,69 | 0,62 | 0,91 | 0,85 | 0,78 | 0,69 | 0,62 | 0,95 | 0,86 | 0,79 | 0,69 | 0,62 | 0,96 | 0,87 | 0.79 | 0,69 | 0.62 | |
| 4 | 0,86 | 0,80 | 0,73 | 0,65 | 0,58 | 0,89 | 0,81 | 0,74 | 0,65 | 0,58 | 0,90 | 0,82 | 0,74 | 0,65 | 0,58 | 0,91 | 0,82 | 0,75 | 0,65 | 0,58 | |
| 5 | 0,84 | 0,76 | 0,70 | 0,61 | 0,55 | 0,83 | 0,77 | 0,70 | 0,61 | 0,55 | 0,87 | 0,78 | 0,71 | 0,62 | 0,55 | 0,87 | 0,79 | 0,71 | 0,62 | 0,55 | |
| 6 | 0.82 | 0,74 | 0,68 | 0,59 | 0,53 | 0,82 | 0,75 | 0,68 | 0,60 | 0,53 | 0,84 | 0,76 | 0,69 | 0,60 | 0,53 | 0,85 | 0.76 | 0,69 | 0,60 | 0,53 | |
| 8 | 0,79 | 0,71 | 0,65 | 0,57 | 0,51 | 0,80 | 0,72 | 0,65 | 0,57 | 0,51 | 0,81 | 0,72 | 0,65 | 0,57 | 0,51 | 0,81 | 0,73 | 0,66 | 0,57 | 0,51 | |
| 10 | 0,77 | 0,69 | 0,63 | 0,55 | 0,49 | 0,78 | 0,70 | 0,63 | 0,55 | 0,49 | 0,79 | 0,70 | 0,63 | 0,55 | 0,49 | 0,79 | 0,71 | 0,64 | 0,55 | 0,49 | |
| Armonica de rang 3 în curentul de fază% | Factor de reducere | |
| Alegerea bazata pe curentul de fază | Alegere bazata pe curentul în neutru | |
| 0 - 15 | 1,0 | - |
| 15 - 33 | 0,86 | - |
| 33 - 45 | - | 0,86 |
| > 45 | - | 1,0 |
| Nr. crt. | Destinația conductoarelor din circuitele fixe | Secțiunile minime ale conductoarelor (mmp) | |
| cupru | aluminiu | ||
| 0 | 1 | 2 | 3 |
| 1. | CONDUCTOARE DE FAZA | ||
| 1.1 | Circuite pentru iluminat | 1,5 | |
| 1.2 | Circuite pentru prize monofazate | 2,5 | |
| 1.3 | Circuite de putere (forță) | 1,5 | 4 (nota 4) |
| 1.4 | Coloane monofazate (individuale) din clădiri de locuit | 4 | 6 |
| 1.5 | Coloane electrice colective | 10 | 16 |
| 2 | CONDUCTORUL NEUTRU (N)(notele 1, 2, și 3) | ||
| 2.1 | În circuite și coloane trifazate, cu armonici de rangul 3 și multiplu de 3 sub 15%, pentru secțiuni ale conductoarelor de fază de: | ||
| 25 | 16 | 25 | |
| 35 | 16 | 25 | |
| 50 | 25 | 25 | |
| 70 | 35 | 35 | |
| 95 | 50 | 50 | |
| 120 | 70 | 70 | |
| 150 | 70 | 70 | |
| 185 | 95 | 95 | |
| 240 | 120 | 120 | |
| 300 | 150 | 150 | |
| 400 | 185 | 185 | |
| > 400 | 50% din secțiunea conductorului de fază | ||
| 3. | CABLURI DE PROTECȚIE (PE, PEN) | Conform subcap. 5.5 | |
unde: M_C - este masa cablului pe metru (în kg); M_m - este masa materialului metalic (cupru, aluminiu, armătură) (în kg); rho - densitatea materialului combustibil (în kg/dmc); k - indicele cablului din mănunchi; n - numărul de cabluri din mănunchi NOTA: în cazul în care nu se poate respecta volumul V_i de material combustibil din mănunchiul de cabluri (pe metru), mănunchiul de cabluri nu mai poate fi considerat cu întârziere la propagarea flăcării. Pentru limitarea propagării flăcării trebuiesc luate măsuri de separare antifoc - omologate (vezi art. 5.2.7.1.9.)2.6. Exemple de tipuri de cabluri cu întârziere la propagarea flăcării, pozate în mănunchi.2.6.1. Cabluri de energie, U_o/U= 0,6/1kV, cu izolație și manta de PVC, conductoare din cupru/aluminiu unifilar cl.1 sau multifilar cl.2 (SR EN 60228), temperatura maximă admisă pe conductor în condiții normale de explotare, 70°C, întârziere la propagarea flăcării în mănunchi (SR EN 50266-2-4 cat C), dacă volumul V_i ≤ 1,5 litri:2.1.1.1. Nearmate, conductoare cupru– CYY-F.2.1.1.2. Armate, conductoare cupru– CYAbY-F, CYArY-F.2.1.1.3. Nearmate, conductoare aluminiu– ACYY-F, conductoare ≥ 4 mmp2.1.1.4. Armate, conductoare aluminiu– ACYAbY-F conductoare ≥ 4 mmp2.1.2. Cabluri de energie, U_o/U = 0,6/1 kV, cu izolație din polietilenă reticulară (XLPE) manta exterioară din PVC, conductoare din cupru/aluminiu, unifilar cl.1 sau multifilar cl.2 (SR EN 60228), temperatura maximă admisă pe conductoare în condiții normale de exploatare, 90°C, întârziere la propagarea flăcării în mănunchi (SR EN 50266-2-4 cat. C), dacă volumul V_i ≤ 1,5 litri:2.1.2.1. Nearmate, conductoare cupru– C2XY-F2.1.2.2. Armate, conductoare cupru– C2XabY-F, C2XArY-F Nearmate, conductoare aluminiu– AC2XY-F2.1.2.3. Cablurile de la art. 3 și 43. Cabluri rezistente la foc pe timp limitat (de securitate) Este acel cablu care expus focului menține într-o manieră fiabilă alimentarea cu energie electrică sau semnalul de la sursă la instalație pentru un timp garantat de producător (de regulă, PH 15, 30, 60, 90, 120 minute). Metodele de încercare pentru cablurile rezistente la foc sunt reglementate pentru integritatea circuitului la șoc de SR EN 50200 (cabluri de mici dimensiuni până la 2,5 mmp) și de SR EN 50362 (cabluri cu dimensiuni mai mari de 2,5 mmp), unde clasificarea este făcută conform Cerință Esențială Nr. 2 "Securitatea în caz de incendiu" a Directivei de Produse pentru Construcții astfel: Alte metode de clasificare pentru integritatea circuitului sub flacără sunt reglementate de CEI 60331-11, 21. Indiferent de metoda de clasificare, trebuie ca producătorul să indice pe lângă clasificarea rezistenței la foc a cablului și sistemul de pozare, care să permită menținerea integrității circuitelor electrice când aceasta este necesară pentru securitatea persoanelor și bunurilor în caz de incendiu.3.1. Exemple de cabluri rezistente la foc pe timp limitat (de securitate)3.1.1. Cabluri de energie, U_o/U = 0,6/1 kV, conductoare din cupru Tip nearmat NHXH, Tip cu armătură NHXCH– Fără halogeni– Emisie redusă de gaze toxice– Emisie redusă de fum– Întârziere la propagare flacără– Integritate circuit– Integritate circuit la foc– Integritate circuit sistem în funcție de sistemul de pozare4. Cabluri și conductoare cu emisie redusă de gaze toxice și fum4.1. Cablurile cu caracteristici sporite în ceea ce privește comportamentul la incendiu, prezentând următoarele avantaje:– fără halogeni, fără degajări de gaze toxice și corozive (supuse la verificări prin metodele din standardul pe părți SR EN 50267)– degajare scăzută de fum, cu permeabilitatea luminii ≥ (50-70%), verificare prin metodele din standardul pe părți SR EN 61034– întârziere la propagarea flăcării la pozarea în mănunchi (supuse la verificări prin metodele din standardul pe părți SR EN 50266) Exemple de tipuri de cabluri:– cablu de energie, U_o/U = 0,6/1 kV, conductoare din cupru clasa 1 sau 2 (SR EN 60228), fără halogeni (SR EN 50267), degajare scăzută de fum (SR EN 61034), întârzieri la propagarea flăcării în mănunchi (SR EN 50266-2-4 cat. C), izolație din polietilenă reticulară, temperatură maximă admisă pe conductor, în condiții normale de exploatare 90°C, fără armătură:– tip N2XH (simbol DIN VDE 0276-604 și SR HD 604S1)– tip C2XH (simbol echivalent, fabricat în țară)– și cu armătură, conductor concentric realizat din vergele din cupru și bandă din cupru înfășurată elicoidal ține loc de ecran și poate fi utilizat pentru conductorul neutru sau cel de protecție– tip N2XCH (simbol DIN VDE 0276-604)4.1.1. Conductoare pentru instalații fixe cu emisie redusă de gaze toxice și fum. Exemple de tipuri de conductoare:– conductor de energie, U_o/U = 450/750 V, conductor cupru rigid clasa 1 sau 2 (SR EN 60228), fără halogeni (SR EN 50267), degajare scăzută de fum (SR EN 61034), întârziere la propagarea flăcării (SR EN 60332-1-2):– tip FH, standard de produs SF 110/2003, temperatură maximă admisă pe conductor în condiții normale de explotare 70°C;– și cu conductor cupru flexibil clasa 5:– tip MHf, standard de produs SF 110/2003- temperatură maximă admisă pe conductor în condiții normale de exploatare 70°C;– tip H07Z-K, standard SR HD 22.9 temperatură maximă admisă pe conductor în condiții normale de exploatare 90°C.B. CLASIFICAREA ȘI SIMBOLIZAREA CABLURILOR Aceasta se face după următoarele standarde:– STAS 9436/1-73 - Cabluri și conducte electrice Clasificare și principii de simbolizare.– STAS 9436/2-80 - Cabluri de energie de joasă și medie tensiune. Clasificare și simbolizare.– STAS 9436/3-73 - Conductoare pentru instalații electrice fixe. Clasificare și simbolizare.– STAS 9436/4-73 - Cabluri și conducte pentru instalații mobile. Clasificare și simbolizare.– SR HD 361 S3+A1 - Sisteme de identificare a cablurilor cu tensiunea nominală până la 450/750 V inclusiv. (Acest standard este valabil în paralel cu STAS 9436)– SR HD 603 S1+A1+A2 - Cabluri de distribuție cu tensiunea nominală 6/0,1 kV. (Acest standard este valabil în paralel cu STAS 9436)– SR HD 604 S1+A1+A2+A3 - Cabluri de energie 0,6/1 kV, cu comportare particulară la foc, pentru utilizarea în centrale electrice.– Standarde de produs specifice.Anexa 5.34
În toate relațiile din tabelul 1 rezistivitatea solului depinde de natura acestuia. Valori semnificative ale rezistivității pentru diferite soluri sunt date în tabelul A5.34-2. Tabelul A5.34-2 Valori ale rezistivității solului| Nr. crt. | Natura solului | Rezistivitatea rhoΩm | |
| Domeniul de variație în funcție de umiditate și conținutul de săruri | Valori recomandate pentru calculele preliminare | ||
| 1. | Soluție de sare și ape acide | 0,01 | 0,01 |
| 2 | Apă de mare | 1 ... 5 | 3,0 |
| 3 | Apă de pârâu și de râu | 10... 50 | 20,00 |
| 4 | Apă de iaz sau izvor | 40... 50 | 40,00 |
| 5 | Apă subterană | 20... 70 | 50,00 |
| 6 | Apă de munte (pârâuri, râuri, lacuri) | 100... 1200 | 700,00 |
| 7 | Pământ, humă, turbă (foarte umede) | 15... 20 | 20,00 |
| 8 | Cernoziom | 10... 70 | 50,00 |
| 9 | Humă vânătă cu conținut de sulfură de fier | 10... 20 | 10,00 |
| 10 | Pământ arabil | 40... 60 | 50,00 |
| 11 | Pământ argilos, argilă | 40... 150 | 80,00 |
| 12 | Pământ cu pietriș | 100... 500 | 200,00 |
| 13 | Loess, pământ de pădure | 100... 300 | 200,00 |
| 14 | Argilă cu nisip | 100... 300 | 200,00 |
| 15 | Pământ nisipos | 150... 400 | 300,00 |
| 16 | Nisip foarte umed | 100...500 | 400,00 |
| 17 | Balast cu pământ | 500...6000 | 1000,00 |
| 18 | Nisip, nisip cu pietriș | 100... 2000 | 1000,00 |
| 19 | Roci, bazaltate | 10 000 | 10000,00 |
| 20 | Stâncă compactă | 100 000 | 100000,00 |
B. Priză de pământ naturală constituită din fundații de beton armat. Astfel de prize de pământ sunt asimilate cu prize de pământ simple. Relațiile de calcul sunt date în tabelul A5.34-4 în funcție de forma fundației de beton armat și tipul de priză cu care se asimilează. Tabelul A5.34-4
În cazul construcțiilor din beton armat în contact cu pământul, pentru un calcul acoperitor fie că se va majora cu 25% rezistența rezultată considerând dimensiunile reale ale acestora, fie că dimensiunile considerate, în relațiile folosite, se vor obține scăzându-se grosimea betonului dintre armătura metalică periferică și solC. Prize de pământ multiple Priza de pământ multiplă compusă din electrozi identici are rezistența de dispersie:| Nr. crt. | Numărul electrozilor | Distanța dintre electrozii verticali (a) în raport cu lungimea electrozilor (l) | Factori de | utilizare | ||
| Electrozi verticali așezați liniar | Electrozi verticali amplasați pe un contur (circuit închis) | |||||
| priza verticală u_1 | priza orizontală u_2 | priza verticală u_1 | priza orizontală u_2 | |||
| 1 | 2 | a = l | 0,85 | 0,80 | - | - |
| 3 | 0,80 | 0,80 | 0,75 | 0,50 | ||
| 4 | 0,75 | 0,77 | 0,65 | 0,45 | ||
| 5 | 0,70 | 0,75 | 0,62 | 0,42 | ||
| 6 | 0,65 | 0,60 | 0,60 | 0,40 | ||
| 10 | 0,60 | 0,60 | 0,55 | 0,33 | ||
| 20 | 0,50 | 0,20 | 0,50 | 0,25 | ||
| 40 | - | - | 0,40 | 0,20 | ||
| 60 | - | - | 0,38 | 0,20 | ||
| 100 | - | - | 0,35 | 0,19 | ||
| 2 | 2 | a = 2 l | 0,90 | 0,90 | - | - |
| 3 | 0,85 | 0,90 | 0,80 | 0,60 | ||
| 4 | 0,82 | 0,88 | 0,75 | 0,55 | ||
| 5 | 0,80 | 0,85 | 0,72 | 0,52 | ||
| 6 | 0,78 | 0,80 | 0,70 | 0,50 | ||
| 10 | 0,75 | 0,75 | 0,66 | 0,44 | ||
| 20 | 0,70 | 0,56 | 0,61 | 0,30 | ||
| 40 | - | 0,40 | 0,55 | 0,29 | ||
| 60 | - | - | 0,52 | 0,27 | ||
| 100 | - | - | 0,50 | 0,24 | ||
| 3 | 2 | a = 3 l | 0,95 | 0,95 | - | - |
| 3 | 0,90 | 0,90 | 0,90 | 0,75 | ||
| 4 | 0,88 | 0,85 | 0,85 | 0,70 | ||
| 5 | 0,85 | 0,82 | 0,82 | 0,68 | ||
| 6 | 0,82 | 0,80 | 0,80 | 0,65 | ||
| 10 | 0,80 | 0,75 | 0,75 | 0,56 | ||
| 20 | 0,75 | 0,68 | 0,70 | 0,45 | ||
| 40 | - | - | 0,65 | 0,39 | ||
| 60 | - | - | 0,62 | 0,36 | ||
| 100 | - | - | 0,60 | 0,33 | ||
unde T_d este numărul zilelor cu oraje pe an (care pot fi obținute din hărțile keraunice - a se vedea Anexa 6.11). Evenimente care pot fi considerate periculoase pentru o structură de protejat sunt– căderea trăsnetului pe structură,– căderea trăsnetului lângă structură,– căderea trăsnetului pe un serviciu racordat la o structură,– căderea trăsnetului lângă un serviciu racordat la o structură,– căderea trăsnetului pe o structură la care este racordat un serviciu. Evenimente care pot fi considerate ca periculoase pentru un serviciu de protejat sunt– căderea trăsnetului pe un serviciu,– căderea trăsnetului lângă un serviciu,– căderea trăsnetului pe structura la care este racordat un serviciu.Evaluarea numărului mediu anual de evenimente periculoase datorită căderii trăsnetului pe o structură N_D și pe o structură racordată la extremitatea "a" a unei linii N_DaDeterminarea ariei suprafeței echivalente de expunere A_d Pentru structurile izolate pe un teren plat, suprafața echivalentă de expunere A_d este aria definită de intersecția dintre suprafața solului și o linie dreaptă de pantă 1/3 care trece prin părțile cele mai înalte ale structurii (atingându-le în acele puncte) și care se rotește în jurul acestora. O determinare a valorii lui A_d poate fi realizată grafic sau matematic.Structură dreptunghiulară Pentru o structură dreptunghiulară izolată de lungime L, lățime W, și de înălțime H pe un sol plat, aria suprafeței echivalente de expunere este egală cu

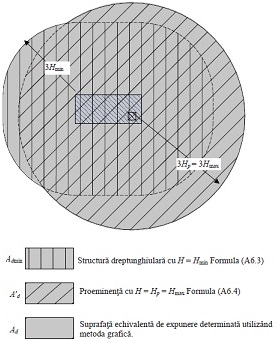

| Metodă grafică | Structură (dimensiuni maxime) | Structură (dimensiuni minime) | ProeminențăH_p | |
| Dimensiunile structuriim(L, W, H) | A se vedea figura A6.2 | 70 × 30 × 40 | 70 × 30 × 25 | 40 |
| mp | A_d = 47 700 | A_dmax = 71 316 | A_dmin = 34 770A se vedea figura A6.1.3 | A’_d = 45 240A se vedea figura A6.1.3 |
| Amplasare relativă | C_d |
| Obiect înconjurat de obiecte mai înalte sau de copaci | 0,25 |
| Obiect înconjurat de obiecte sau de copaci de aceeași înălțime sau mai mici | 0,5 |
| Obiect izolat: nici un alt obiect în vecinătate | 1 |
| Obiect izolat pe vârful unei coline sau într-un vârf de munte | 2 |
| Aerian | Îngropat | |
| A_l | (L_c – 3(H_a+ H_b)) 6 H_c | (L_c – 3(H_a+ H_b)) √rho |
| A_i | 1 000 L_c | 25 L_c √rho |
| Transformator | C_t |
| Serviciu cu transformator cu două înfășurări | 0,2 |
| Numai serviciu | 1 |
| Mediu | C_e |
| Urban cu clădiri înalte*1) | 0 |
| Urban*2) | 0,1 |
| Suburban*3) | 0,5 |
| Rural | 1 |
| *1) Înălțimea clădirilor mai mare de 20 m.*2) Înălțimea clădirilor se încadrează între 10 m și 20 m.*3) Înălțimea clădirilor mai mică de 10 m. | |
| Măsură de protecție | P_A |
| Fără măsuri de protecție | 1 |
| Izolație electrică a conductoarelor de coborâre expuse (de exemplu cel puțin 3 mm de polietilenă reticulată) | 10^-2 |
| Echipotențializare efectivă a solului | 10^-2 |
| Panouri de avertizare | 10^-1 |
| Caracteristici ale structurii | Clasa SPT | P_B |
| Structură neprotejată de SPT | - | 1 |
| Structură protejată de SPT | IV | 0,2 |
| III | 0,1 | |
| II | 0,05 | |
| I | 0,02 | |
| Structură cu dispozitiv de captare conform SPT I și cu structură de rezistență metalică, continuă electric, ce acționează drept conductoare de coborâre naturale | 0,01 | |
| Structură cu un acoperiș din metal sau un dispozitiv de captare, cu posibilitatea includerii unor componente naturale, asigurând o protecție completă a oricărei instalații dispuse pe acoperiș împotriva căderii directe a trăsnetului și cu o structură de rezistență metalică, continuă electric, ce acționează drept conductoare de coborâre naturale | 0,001 | |
| NPT | P_SPD |
| Fără protecție cu SPD coordonate | 1 |
| III-IV | 0,03 |
| II | 0,02 |
| I | 0,01 |
| SPD cu caracteristici de protecție superioare (capacitate de ținere la curent electric mai mare, nivel de protecție mai coborât etc.) celor corespunzătoare unui NPT I pentru aceeași instalație. | 0,005 - 0,001 |
| K_MS | P_MS |
| ≥ 0,4 | 1 |
| 0,15 | 0,9 |
| 0,07 | 0,5 |
| 0,035 | 0,1 |
| 0,021 | 0,01 |
| 0,016 | 0,005 |
| 0,015 | 0,003 |
| 0,014 | 0,001 |
| ≤ 0,013 | 0,000 1 |
| Tipul cablajului interior | K_S3 |
| Cablu neecranat - fără precauții luate pentru traseul de pozare în vederea evitării buclelor*1) | 1 |
| Cablu neecranat - cu precauții luate pentru traseul de pozare în vederea evitării buclelor de mari dimensiuni*2) | 0,2 |
| Cablu neecranat - cu precauții luate pentru traseul de pozare în vederea evitării buclelor*3) | 0,02 |
| Cablu ecranat cu rezistența electrică a ecranului*4) 5 < R_S ≤ 20 Ω/km | 0,001 |
| Cablu ecranat cu rezistența electrică a ecranului*4) 1 < R_S ≤ 5 Ω/km | 0,000 2 |
| Cablu ecranat cu rezistența electrică a ecranului*4) R_S ≤ 1 Ω/km | 0,000 1 |
| *1) Conductoarele buclei cu trasee diferite în clădiri mari (suprafața buclei de ordinul 50 mp).*2) Conductoarele buclei pozate în același conducte sau bucle de conductoarele cu trasee diferite în clădiri mici (suprafața buclei de ordinul 10 mp).*3) Conductoarele buclei pozate în același cablu (suprafața buclei de ordinul 0,5 mp).*4) Cablu cu ecran de rezistență electrică R_S (Ω /km) legat la o bară de echipotențializare la ambele extremități și echipamentul conectat la aceeași bară de echipotențializare. | |
| U_w | 5 < R_S ≤ 20 | 1 < R_S ≤ 5 | R_S ≤ 1 |
| kV | Ω /km | Ω/km | Ω/km |
| 1,5 | 1 | 0,8 | 0,4 |
| 2,5 | 0,95 | 0,6 | 0,2 |
| 4 | 0,9 | 0,3 | 0,04 |
| 6 | 0,8 | 0,1 | 0,02 |
| R_S (Ω/km): rezistența electrică lineică a ecranului cablului. | |||
| U_w kV | Fără ecran | Ecran nelegat la bara de echipotențializare la care este conectat echipamentul | Ecran legat la bara de echipotențializare și echipamentul conectat la aceeași bară de echipotențializare | ||
| 5 < R_S ≤ 20 Ω/km | 1 < R_S ≤ 5 Ω/km | R_S ≤ 1 Ω/km | |||
| 1,5 | 1 | 0,5 | 0,15 | 0,04 | 0,02 |
| 2,5 | 0,4 | 0,2 | 0,06 | 0,02 | 0,008 |
| 4 | 0,2 | 0,1 | 0,03 | 0,008 | 0,004 |
| 6 | 0,1 | 0,05 | 0,02 | 0,004 | 0,002 |
| R_S: rezistența electrică lineică a ecranului cablului (Ω/km). | |||||
| Tip de structură | L_t |
| Toate tipurile - (persoane în interiorul clădirii) | 10^-4 |
| Toate tipurile - (persoane în exteriorul clădirii) | 10^-2 |
| Tip de structură | L_f |
| Spitale, hoteluri, clădiri rezidențiale | 10^-1 |
| Clădiri industriale, comerciale, școli | 5 x 10^-2 |
| Clădiri publice, biserici, muzee | 2 x 10^-2 |
| Altele | 10^-2 |
| Tip de structură | L_o |
| Structură cu risc de explozie | 10^-1 |
| Spitale | 10^-3 |
| Tip de suprafață | Rezistența de contact kΩ*1) | r_a și r_u |
| Agricolă, beton | ≤ 1 | 10^-2 |
| Marmură, ceramică | 1 - 10 | 10^-3 |
| Pietriș, mochetă, covor | 10 - 100 | 10^-4 |
| Asfalt, linoleum, lemn | ≥ 100 | 10^-5 |
| *1) Valori măsurate între un electrod de 400 cmp comprimat cu o forță de 500 N și un punct la infinit. | ||
| Măsuri | r_p |
| Fără măsuri | 1 |
| Una dintre următoarele măsuri: extinctoare; instalații de extinctoare fixe cu acționare manuală; instalații de alarmă cu acționare manuală; hidranți; compartimente rezistente la foc; trasee de evacuare protejate | 0,5 |
| Una dintre următoarele măsuri: instalații de extinctoare fixe cu acționare automată; instalații de alarmă cu acționare automată*1) | 0,2 |
| *1) Numai dacă sunt protejate împotriva supratensiunilor și împotriva altor avarii și dacă timpul de intervenție al pompierilor este sub 10 min. | |
| Risc de incendiu | r_f |
| Explozie | 1 |
| Ridicat | 10^-1 |
| Mediu | 10^-2 |
| Scăzut | 10^-3 |
| Nici unul | 0 |
| Tip de pericol special | h_z |
| Nici un pericol special | 1 |
| Nivel scăzut de panică (de exemplu o structură limitată la două etaje și numărul de persoane sub 100) | 2 |
| Nivel mediu de panică (de exemplu o structură proiectată pentru evenimente sportive sau culturale cu un număr de participanți între 100 și 1 000 persoane) | 5 |
| Dificultate de evacuare (de exemplu structuri cu persoane imobilizate, spitale) | 5 |
| Nivel ridicat de panică (de exemplu o structură proiectată pentru evenimente sportive sau culturale cu un număr de participanți mai mare de 1000 persoane) | 10 |
| Pericol pentru împrejurimi sau mediul înconjurător | 20 |
| Contaminare a împrejurimilor sau a mediului înconjurător | 50 |
| Tip de serviciu | L_f | L_o |
| Gaz, apă | 10^-1 | 10^-2 |
| TV, linii de telecomunicații, alimentare cu energie electrică | 10^-2 | 10^-3 |
| Tip de structură | L_t |
| Toate tipurile - În interiorul clădirilor | 10^-4 |
| Toate tipurile - În exteriorul clădirilor | 10^-2 |
| Tip de structură | L_f |
| Spital, industrială, muzeu, agricolă | 0,5 |
| Hotel, școală, birouri, biserică, de spectacole, clădire economică | 0,2 |
| Altele | 0,1 |
| Tip de structură | L_o |
| Risc de explozie | 10^-1 |
| Spital, industrială, birouri, hotel, clădire economică | 10^-2 |
| Muzeu, agricolă, școală, biserică, de spectacole | 10^-3 |
| Altele | 10^-4 |
| Linie | K_d |
| Cu ecran în contact cu solul | 1 |
| Cu ecran fără contact cu solul | 0,4 |
| Măsură de protecție | K_p |
| Fără măsuri de protecție | 1 |
| Conductoare de ecranare suplimentare - Un conductori*1) | 0,6 |
| Conductoare de ecranare suplimentare - Două conductoare*1) | 0,4 |
| Canal de cabluri de protecție împotriva trăsnetului | 0,1 |
| Cablu de protecție împotriva trăsnetului | 0,02 |
| Conductoare de ecranare suplimentare - conductă de oțel | 0,01 |
| *1) Conductoarele de ecranare se instalează la aproximativ 30 cm deasupra cablului; două conductoare de ecranare sunt amplasate la 30 cm deasupra cablului dispuse simetric în raport cu axa cablului. | |
| Tip de cablu | U_n kV | U_w kV |
| TLC- Izolat cu hârtie | — | 1,5 |
| TLC- Izolat cu PVC, PE | — | 5 |
| De alimentare cu energie electrică | ≤ 1 | 15 |
| De alimentare cu energie electrică | 3 | 45 |
| De alimentare cu energie electrică | 6 | 60 |
| De alimentare cu energie electrică | 10 | 75 |
| De alimentare cu energie electrică | 15 | 95 |
| De alimentare cu energie electrică | 20 | 125 |
| Tip de aparate | U_w kV |
| Electronice | 1,5 |
| Echipamente electrice ale utilizatorului (U_n < 1 kV) | 2,5 |
| Aparate ale rețelei electrice (U_n < 1 kV) | 6 |
| I_a kA | P’_B , P’_C, P’_V, P’_W |
| 0 | 1 |
| 3 | 0,99 |
| 5 | 0,95 |
| 10 | 0,9 |
| 20 | 0,8 |
| 30 | 0,6 |
| 40 | 0,4 |
| 50 | 0,3 |
| 60 | 0,2 |
| 80 | 0,1 |
| 100 | 0,05 |
| 150 | 0,02 |
| 200 | 0,01 |
| 300 | 0,005 |
| 400 | 0,002 |
| 600 | 0,001 |
| Tip de serviciu | L’_f | L’_o |
| Gaz, apă | 10^-1 | 10^-2 |
| TV, TLC, alimentare cu energie electrică | 10^-2 | 10^-3 |
| Clasa SPT | k_i |
| I | 0,08 |
| II | 0,06 |
| III și IV | 0,04 |
| Număr de conductoare de coborâre n | Valori specifice (a se vedea tabelul A6.29) k_c |
| 1 | 1 |
| 2 | 1 ... 0,5 |
| 4 și peste | 1 ... 1/ n |
| Material | k_m |
| Aer | 1 |
| Beton, cărămizi | 0,5 |
| Dacă sunt mai multe materiale electroizolante în serie, o bună practică este să se utilizeze valoarea cea mai mică pentru k_m. | |
| Tip de dispozitiv de captare | Număr de conductoare de coborâre n | k_c | |
| Dispunere de tip A a prizei de pământ | Dispunere de tip B a prizei de pământ | ||
| Tijă singulară | 1 | 1 | 1 |
| Conductor întins | 2 | 0,66*d) | 0,5... 1 (a se vedea figura A6.8.1)*a) |
| Rețea de conductoare | 4 și mai multe | 0,44*d) | 0,25... 0,5 (a se vedea figura A6.8.2)*b) |
| Rețea de conductoare | 4 și mai multe conectate prin conductoare în buclă orizontale | 0,44*d) | 1/ n... 0,5 (a se vedea figura A6.8.3)*c) |
| *a) Domeniul valorilor de la k_c = 0,5 unde c « h până la k_c = 1 cu h « c (a se vedea figura A6.8.1).*b) Relația pentru mărimea k_c , conform figurii A6.8.2 este o aproximație pentru structuri cubice și pentru n ≥ 4. Valorile h, c_s și c_d sunt presupuse pentru domeniul de la 5 m până la 20 m.*c) Dacă conductoarele de coborâre sunt conectate orizontal prin conductoare în buclă, divizarea curentului electric este mai omogenă în părțile inferioare ale conductoarelor de coborâre și k_c este redus în continuare. Acest lucru este valabil în mod particular pentru structurile înalte.*d) Aceste valori sunt valabile pentru electrozi de pământ singulari cu rezistențe electrice de pământ comparabile. Dacă rezistențele de dispersie ale electrozilor de pământ singulari sunt în mod clar diferite, se presupune k_c = 1. | |||
Legendă n este numărul total de conductoare de coborâre c - distanța între două conductoare de coborâre h - distanță (sau înălțime) între conductoarele în buclă Dacă există conductoare de coborâre interioare, acestea ar trebui să fie luate în considerare pentru calculul k_c.
| Parametru | Comentariu | Simbol | Valoare | Referință |
| Dimensiuni (m) | - | (L_b, W_b, H_b) | 15, 20, 6 | |
| Factor de amplasare | Izolat*1) | C_d | 1 | Tabelul A6.1.2 |
| SPT | Fără | P_b | 1 | Tabelul A6.2.2 |
| Ecran la frontiera structurii | Fără | K_S1 | 1 | Relația A6.2.3 |
| Ecran în structură | Fără | K_S2 | 1 | Relația A6.2.3 |
| Persoane prezente în afara casei | Fără*2) | |||
| Densitatea de trăsnete la sol | 1/kmp/an | N_g | 4 | - |
| *1) Regiune plată, fără structuri în vecinătate.*2) Risc de șocuri electrice pentru persoane R_a = 0. | ||||
| Parametru | Comentariu | Simbol | Valoare | Referință |
| Rezistivitatea solului | Ωm | rho | 500 | |
| Linie de alimentare cu energie electrică JT și sistemul său interior | ||||
| Lungime (m) | L_c | 1 000 | ||
| Înălțime (m) | Îngropată | H_c | - | |
| Transformator | Fără | C_t | 1 | Tabelul A6.1.4 |
| Factor de amplasare a liniei*1) | Izolată | C_d | 1 | Tabelul A6.1.2 |
| Factor de mediu al liniei | Rural | C_e | 1 | Tabelul A6.1.5 |
| Ecran al liniei | Fără | P_LD | 1 | Tabelul A6.2.6 |
| Măsuri pentru conductoarele interioare | Fără | K_S3 | 1 | Tabelul A6.2.5 |
| Tensiune de ținere a sistemului interior | U_w = 2,5 kV | K_S4 | 0,6 | Relația A.6.2.4 |
| Protecție cu SPD coordonate | Fără | P_SPD | 1 | Tabelul A6.2.3 |
| Linie de telecomunicații și sistemul său interior | ||||
| Lungime (m) | L_c | 1 000 | ||
| Înălțime (m) | H_c | 6 | ||
| Factor de amplasare a liniei*1) | Izolată | C_d | 1 | Tabelul A6.1.1 |
| Factor de mediu al liniei | Rural | C_e | 1 | Tabelul A6.1.4 |
| Ecran al liniei | Fără | P_LD | 1 | Tabelul A6.2.6 |
| Măsuri pentru conductoarele interioare | Fără | K_S3 | 1 | Tabelul A6.2.5 |
| Tensiune de ținere a sistemului interior | U_w = 1,5 kV | K_S4 | 1 | Relația A6.2.4 |
| Protecție cu SPD coordonate | Fără | P_SPD | 1 | Tabelul A6.2.3 |
| *1) Regiune plată, linie izolată (fără structuri în vecinătate, fără structuri adiacente conectate la extremitatea îndepărtată (extremitatea “a”) a liniei (N_Da = 0). | ||||
| Parametru | Comentariu | Simbol | Valoare | Referință |
| Tipul suprafeței planșeului | Lemn | r_u | 10^-5 | Tabelul A6.3.2 |
| Risc de incendiu | Slab | r_f | 10^-3 | Tabelul A6.3.4 |
| Pericol special | Fără | h_z | 1 | Tabelul A6.3.5 |
| Protecție împotriva incendiului | Fără | r_p | 1 | Tabelul A6.3.3 |
| Ecran spațial | Fără | K_S2 | 1 | Relația A6.2.3 |
| Rețele interioare de alimentare cu energie electrică | Da | Conectate la linia de alimentare cu energie electrică la JT | - | |
| Sisteme de telecomunicații interioare | Da | Conectate la linia de telecomunicație | - | |
| Pierderi prin tensiuni de atingere și de pas | Da | L_t | 10^-4 | Tabelul A6.3.1 |
| Pierderi prin avarii fizice | Da | L_f | 10^-1 | Tabelul A6.3.1 |
Tabelul A6.9.5 Număr anual previzibil al evenimentelor periculoase| Simbol al numărului | Relația de referință | Ecuație pentru numărul de trăsnete | Date din tabelul | Valoare (1/an) |
| N_d | (A6.1.4) | Pe structură:N_d = N_g x A_d x C_d x 10^-6 | A6.9.1A6.9.4 | 1,03 x 10^-2 |
| n_l (P) | (A6.1.7) | Pe linia de alimentare cu energie electrică:N_L(P) = N_g x A_l(P) x C_d(P) x C_t(p) x 10^-6 | A6.9.1A6.9.2A6.9.4 | 8,78 x 10^-2 |
| N_i (P) | (A6.1.8) | Lângă linia de alimentare cu energie electrică: N_i(P) = N_g x A_i(p) x C_t(P) x C_e(p) x 10^-6 | A6.9.1A6.9.2A6.9.4 | 2,24 |
| N_l (T) | (A6.1.7) | Pe linia de telecomunicații:N_l(T) = N_g x A_l(T) x C_d(T) x 10^-6 | A6.9.1A6.9.2A6.9.4 | 1,41 x 10^-1 |
| N_i (T) | (A6.1.8) | Lângă linia de telecomunicații:N_i(T) = N_g x A_i(T) x C_e(T) x 10^-6 | A6.9.1A6.9.2A6.9.4 | 4 |
| Simbol al componentei de risc | Referință pentru relație/tabel | Ecuație pentru componenta cu căderea trăsnetului pe | Date din tabelul | Valoare x(10^-5) |
| r_b | Tabelul 6.12 | structură rezultând avarii fizice:R_B = N_D x P_B x h_z x r_p x r_f x L_f | A6.9.1A.6.9.3A.6.9.5 | 0,103 |
| R_U(Linie electrică) | Tabelul 6.12 | linie de alimentare cu energie electrică generând supratensiune/supracurent:R_U = (N_L + N_Da) x P_U x r_u x L_t | A6.9.2A6.9.3A6.9.5 | 0,000 009 |
| R_ V(Linie electrică) | Tabelul 6.12 | linie de alimentare cu energie electrică rezultând avarii fizice:R_V = (N_L + N_Da) x P_V x h_z x r_p x r_f x L_f | 0,878 | |
| R_U(Linie de telecomunicații) | Tabelul 6.12 | linia telefonică generând supratensiune/supracurent:R_U = (N_l + N_Da) x P_U x r_u x L_t | 0,000 014 | |
| R_V(Linie de telecomunicații) | Tabelul 6.12 | linia telefonică rezultând avarii fizice:R_V = (N_l + N_Da) x P_V x h_z x r_p x r_f x L_f | 1,41 | |
| Total R_1 | Tabelul 6.12 | R_A + R_B + R_U(Linie electrică) + R_V(Linie electrică) + R_U(Linie de telecomunicații) + R_V(Linie de telecomunicații) | A6.9.6 | 2,39 |
| Componente de risc | Valori x 10^-5 | |
| Caz a) | Caz b) | |
| R_a | 0 | 0 |
| R_b | 0,103 | 0,020 6 |
| R_U (Linie electrică) | ≈ 0 | ≈ 0 |
| R_V (Linie electrică) | 0,026 3 | 0,026 3 |
| R_U (Linie de telecomunicații) | ≈ 0 | ≈ 0 |
| R_V (Linie de telecomunicații) | 0,042 3 | 0,042 3 |
| TOTAL | 0,171 6 | 0,089 2 |
| Parametru | Comentariu | Simbol | Valoare |
| Dimensiuni (m) | - | L_b x W_b x H_b | 40 x 20 x 25 |
| Factor de amplasare | Izolată | C_d | 1 |
| SPT | Fără | P_b | 1 |
| Ecran la frontiera structurii | Fără | K_S1 | 1 |
| Ecran în interiorul structurii | Fără | K_S2 | 1 |
| Densitate de trăsnete | 1/kmp/an | N_g | 4 |
| Persoane prezente în structură | În afara și în interiorul structurii | n_t | 200 |
| Parametru | Comentariu | Simbol | Valoare |
| Lungime (m) | L_c | 200 | |
| Înălțime (m) | Aerian | H_c | 6 |
| Transformator ÎT/JT | Nu | C_t | 1 |
| Factor de amplasare a liniei | Izolată | C_d | 1 |
| Factor de mediu al liniei | Rural | C_e | 1 |
| Ecranul liniei | Fără | P_LD | 1 |
| P_LI | 0,4 | ||
| Măsuri de protecție luate la instalarea cablurilor | Fără | K_S3 | 1 |
| Tensiune de ținere a echipamentului U_w | U_w = 2,5 kV | K_S4 | 0,6 |
| Protecție cu SPD coordonate | Fără | PSPD | 1 |
| Extremitatea “a” a liniei, dimensiunile structurii (m) | Fără | L_a x W_a x H_a | - |
| Parametru | Comentariu | Simbol | Valoare |
| Rezistivitatea solului | Ωm | rho | 250 |
| Lungime (m) | - | L_c | 1 000 |
| Înălțime (m) | Îngropat | - | - |
| Factor de amplasare a liniei | Izolată | C_d | 1 |
| Factor de mediu al liniei | Rural | C_e | 1 |
| Ecranul liniei | Fără | P_LD | 1 |
| P_LI | 1 | ||
| Măsuri de protecție la instalarea cablurilor | Fără | K_S3 | 1 |
| Tensiune de ținere a echipamentului U_w | U_w = 1,5 kV | K_S4 | 1 |
| Protecție cu SPD coordonate | Fără | P_SPD | 1 |
| Extremitatea “a” a liniei, dimensiunile structurii (m) | Fără | (L_a x W_a x H_a) | - |
| Parametru | Comentariu | Simbol | Valoare |
| Tipul suprafeței solului | Marmură | r_a | 10^-3 |
| Protecție împotriva șocurilor electrice | Fără | p_a | 1 |
| Pierdere datorită tensiunilor de atingere și de pas | Da | L_t | 2 x 10^-4 |
| Persoane potențial în pericol aflate în zonă | 4 |
| Parametru | Comentariu | Simbol | Valoare |
| Tipul suprafeței solului | Iarbă | r_a | 10^-2 |
| Protecție împotriva șocurilor electrice | Gard | P_A | 0 |
| Pierdere datorită tensiunilor de atingere și de pas | Da | L_t | 10^-4 |
| Persoane potențial în pericol aflate în zonă | 2 |
| Parametru | Comentariu | Simbol | Valoare |
| Tipul suprafeței planșeului | Linoleum | r_u | 10^-5 |
| Risc de incendiu | Ridicat | r_f | 10^-1 |
| Pericol special | Panică redusă | h_z | 2 |
| Protecție împotriva incendiului | Fără | r_p | 1 |
| Ecran tridimensional | Fără | K_S2 | 1 |
| Rețele interioare de alimentare cu energie electrică | Da | Conectate la linia de alimentare cu energie electrică la JT | - |
| Sisteme interioare de telefonie | Da | Conectate la linia de telecomunicații | - |
| Pierdere datorită tensiunilor de atingere și de pas | Da | L_t | 10^-5 |
| Pierdere datorită avariilor fizice | Da | L_f | 10^-3 |
| Persoane potențial în pericol în zonă | 20 |
| Parametru | Comentariu | Simbol | Valoare |
| Tipul suprafeței planșeului | Linoleum | r_u | 10^-5 |
| Risc de incendiu | Redus | r_f | 10^-3 |
| Pericol special | Panică redusă | h_z | 2 |
| Protecție împotriva incendiului | Fără | r_p | 1 |
| Ecran tridimensional | Fără | K_S2 | 1 |
| Rețele interioare de alimentare cu energie electrică | Da | Conectate la linia de alimentare cu energie electrică la JT | - |
| Sisteme interioare de telefonie | Da | Conectate la linia de telecomunicații | - |
| Pierdere datorită tensiunilor de atingere și de pas | Da | L_t | 8 x 10^-5 |
| Pierdere datorită avariilor fizice | Da | L_f | 8 x 10^-3 |
| Persoane potențial în pericol aflate în zonă | 160 |
| Parametru | Comentariu | Simbol | Valoare |
| Tipul suprafeței planșeului | Linoleum | r_u | 10^-5 |
| Risc de incendiu | Redus | r_f | 10^-3 |
| Pericol special | Panică redusă | h_z | 2 |
| Protecție împotriva incendiului | Fără | r_p | 1 |
| Ecran tridimensional | Fără | K_S2 | 1 |
| Rețele interioare de alimentare cu energie electrică | Da | Conectate la linia de alimentare cu energie electrică la JT | - |
| Sisteme interioare de telefonie | Da | Conectate la linia de telecomunicații | - |
| Pierdere datorită tensiunilor de atingere și de pas | Da | L_t | 7 x 10^-6 |
| Pierdere datorită avariilor fizice | Da | L_f | 7 x 10^-4 |
| Persoane potențial în pericol aflate în zonă | 14 |
| Simbol | Valoare mp |
| A_d | 2,7 x 10^4 |
| A_l (Energie electrică) | 4,5 x 10^3 |
| A_i (Energie electrică) | 2 x 10^5 |
| A_l (Telecomunicații) | 1,45 x 10^4 |
| A_i (Telecomunicații) | 3,9 x 10^5 |
| Simbol | Valoare (1/an) |
| N_d | 1,1 x 10^-1 |
| N_L (Energie electrică) | 1,81 x 10^-2 |
| N_i (Energie electrică) | 8 x 10^-1 |
| N_L (Telecomunicații) | 5,9 x 10^-2 |
| N_i (Telecomunicații) | 1,581 |
| Simbol | Z_1Zonă de intrare | Z_2Grădină | Z_3Arhivă | Z_4Birouri | Z_5Centru informatic | Structură |
| R_A | 0,002 | 0 | 0,002 | |||
| R_b | 2,21 | 0,177 | 0,016 | 2,403 | ||
| R_U (Linie electrică) | ≈ 0 | ≈ 0 | ≈ 0 | ≈ 0 | ||
| R_V (Linie electrică) | 0,362 | 0,029 | 0,002 | 0,393 | ||
| R_U (Linie de telecomunicații) | ≈ 0 | ≈ 0 | ≈ 0 | ≈ 0 | ||
| R_V (Linie de telecomunicații | 1,18 | 0,094 | 0,008 | 1,282 | ||
| TOTAL | 0,002 | 0 | 3,752 | 0,3 | 0,026 | 4,08 |
| Simbol | Z_1 | Z_2 | Z_3 | Z_4 | Z_5 | Structură |
| Zonă de intrare | Grădină | Arhivă | Birouri | Centru informatic | ||
| R_d | 0,002 | 0 | 2,21 | 0,177 | 0,016 | 2,405 |
| R_i | 0 | 0 | 1,542 | 0,123 | 0,01 | 1,673 |
| TOTAL | 0,002 | 0 | 3,752 | 0,3 | 0,026 | 4,08 |
| R_s | 0,002 | 0 | ≈ 0 | ≈ 0 | ≈ 0 | 0,002 |
| R_f | 0 | 0 | 3,752 | 0,3 | 0,026 | 4,312 |
| R_o | 0 | 0 | 0 | 0 | ≈ 0 | 0 |
| TOTAL | 0,002 | 0 | 3,752 | 0,3 | 0,026 | 4,08 |
| Z_1 | Z_2 | Z_3 | Z_4 | Z_5 | TOTAL | |
| Soluția a) | 0,002 | 0 | 0,488 | 0,039 | 0,003 | 0,532 |
| Soluția b) | 0,002 | 0 | 0,451 | 0,18 | 0,015 8 | 0,649 |
| Parametru | Comentariu | Simbol | Valoare |
| Dimensiuni (m) | - | L_b x W_b x H_b | 50 x 150 x 10 |
| Factor de amplasare | Izolat | C_d | 1 |
| SPT | Fără | P_B | 1 |
| Ecran la frontiera structurii | Fără | K_S1 | 1 |
| Ecran în interiorul structurii | Fără | K_S2 | 1 |
| Densitate de trăsnete | 1/kmp/an | N_g | 4 |
| Persoane prezente în clădire | În interiorul și în exteriorul structurii | n_t | 1 000 |
| Parametru | Comentariu | Simbol | Valoare |
| Rezistivitate a solului | Ωm | rho | 200 |
| Lungime (m) | - | L_c | 500 |
| Înălțime (m) | Îngropată | - | - |
| Transformator ÎT/JT | La intrare în clădire | C_t | 0,2 |
| Factor de amplasare a liniei | Înconjurată de obiecte mici | C_d | 0,5 |
| Factor de mediu al liniei | Suburban | C_e | 0,5 |
| Ecranul liniei: conectat la bara de echipotențializare și echipamentul conectat la aceeași bară | RS ≤ 1 (Ω/km) | P_LD | 0,2 |
| P_LI | 0,008 | ||
| Măsuri luate la instalarea cablurilor interioare | Cablu neecranat - Măsuri uzuale privind traseele pentru evitarea buclelor mari | K_S3 | 0,2 |
| Tensiune de ținere a echipamentului U_w | U_w = 2,5 kV | K_S4 | 0,6 |
| Protecție cu SPD coordonate | Fără | P_SPD | 1 |
| Extremitate “a” a liniei, dimensiunile structurii (m) | Fără | L_a x W_a x H_a | - |
| Parametru | Comentariu | Simbol | Valoare |
| Rezistivitate a solului | Ω m | rho | 200 |
| Lungime (m) | - | L_c | 300 |
| Înălțime (m) | Îngropată | - | - |
| Factor de amplasare a liniei | Înconjurat de obiecte mici | C_d | 0,5 |
| Factor de mediu al liniei | Suburban | C_e | 0,5 |
| Ecranul liniei: conectat la bara de echipotențializare și echipamentul conectat la aceeași bară | 1 < R_S ≤ 5 (Ω/km) | P_LD | 0,8 |
| P_LI | 0,04 | ||
| Măsuri luate la instalarea cablurilor interioare | Cablu neecranat - Măsuri uzuale privind traseele pentru evitarea buclelor mari | k_S3 | 0,02 |
| Tensiune de ținere a echipamentului U_w | U_w = 1,5 kV | K_S4 | 1 |
| Protecție cu SPD coordonate | Fără | p_spd | 1 |
| Extremitate “a” a liniei, dimensiunile structurii (m) | Fără | L_a x W_a x H_a | 20 x 30 x 5 |
| Factor de amplasare a structurii “a” | Izolată | C_da | 1 |
| Parametru | Comentariu | Simbol | Valoare |
| Tipul suprafeței solului | Beton | r_a | 1 x 10^-2 |
| Protecția împotriva șocurilor electrice | Fără | p_a | 1 |
| Pierderi prin tensiunile de atingere și de pas | Da | L_t | 1 x 10^-4 |
| Persoane potențial în pericol aflate în zonă | 10 |
| Parametru | Comentariu | Simbol | Valoare |
| Tipul suprafeței planșeului | Linoleum | r_u | 1 x 10^-5 |
| Risc de incendiu | Normal | r_f | 1 x 10^-2 |
| Pericol special (corespunzător lui R1) | Dificultate a evacuării | h_z | 5 |
| Pericol special (corespunzător lui R 4) | Fără | h_z | 1 |
| Protecție împotriva incendiului | Fără | r_p | 1 |
| Ecran tridimensional | Fără | K_S2 | 1 |
| Rețea interioară de alimentare cu energie electrică | Conectată la linia electrică de alimentare | - | - |
| Sisteme interioare de telecomunicații | Conectate la linia de telecomunicații | - | - |
| Pierderi prin tensiunile de atingere și de pas (corespunzătoare lui R_1) | Da | L_t | 9,5 x 10^-5 |
| Pierderi prin avarii fizice (corespunzătoare lui R_1) | Da | L_f | 9,5 x 10^-2 |
| Pierderi prin defectări ale sistemelor interioare (corespunzătoare lui R_1) | Fără | L_o | - |
| Persoane potențial în pericol aflate în zonă | 950 | ||
| Pierderi prin avarii fizice (corespunzătoare lui R_4) | Da | L_f | 5 x 10^-1 |
| Pierderi prin defectări ale sistemelor interioare (corespunzătoare lui R_4) | Da | L_o | 1 x 10^-2 |
| Parametru | Comentariu | Simbol | Valoare |
| Tipul suprafeței planșeului | Linoleum | r_u | 1 x 10^-5 |
| Risc de incendiu | Redus | r_f | 1 x 10^-3 |
| Pericol special (corespunzător lui R_1) | Dificultate a evacuării | h_z | 5 |
| Pericol special (corespunzător lui R_4) | Fără | h_z | 1 |
| Protecție împotriva incendiului | Fără | r_p | 1 |
| Ecran tridimensional | Fără | K_S2 | 1 |
| Rețea interioară de alimentare cu energie electrică | Conectată la linia electrică de alimentare | - | - |
| Sisteme interioare de telecomunicații | Conectate la linia de telecomunicații | - | - |
| Pierderi prin tensiunile de atingere și de pas (corespunzătoare lui R_1) | Da | L_t | 3,5 x 10^-6 |
| Pierderi prin avarii fizice (corespunzătoare lui R_1) | Da | L_f | 3,5 x 10^-3 |
| Pierderi prin defectări ale sistemelor interioare (corespunzătoare lui R_1) | Fără | L_o | 1 x 10^-3 |
| Persoane potențial în pericol aflate în zonă | 35 | ||
| Pierderi prin avarii fizice (corespunzătoare lui R 4) | Da | L_f | 5 x 10^-1 |
| Pierderi prin defectări ale sistemelor interioare (corespunzătoare lui R 4) | Da | L_o | 1 x 10^2 |
| Parametru | Comentariu | Simbol | Valoare |
| Tipul suprafeței planșeului | Linoleum | r_u | 10^-5 |
| Risc de incendiu | Redus | r_f | 10^-3 |
| Pericol special (corespunzător lui R_1) | Dificultate a evacuării | h_z | 5 |
| Pericol special (corespunzător lui R_4) | Fără | h_z | 1 |
| Protecție împotriva incendiului | Fără | r_p | 1 |
| Ecran tridimensional | Fără | K_S2 | 1 |
| Rețea interioară de alimentare cu energie electrică | Conectată la linia electrică de alimentare | - | - |
| Sisteme interioare de telecomunicații | Conectate la linia de telecomunicații | - | - |
| Pierderi prin tensiunile de atingere și de pas (corespunzătoare lui R_1) | Da | L_t | 5 x 10^-7 |
| Pierderi prin avarii fizice (corespunzătoare lui R_1) | Da | L_f | 5 x 10^-4 |
| Pierderi prin defectări ale sistemelor interioare (corespunzătoare lui R_1) | Da | L_o | 1 x 10^-3 |
| Persoane potențial în pericol aflate în zonă | 5 | ||
| Pierderi prin avarii fizice (corespunzătoare lui R_4) | Da | L_f | 5 x 10^-1 |
| Pierderi prin defectări ale sistemelor interioare (corespunzătoare lui R_4) | Da | L_o | 1 x 10^-2 |
| Simbol | Valoare (1/an) |
| n_d | 8,98 x 10^-2 |
| n_M | 1,13 |
| N_L (Energie electrică) | 2,67 x 10^-3 |
| N_i (Energie electrică) | 7,1 x 10^-2 |
| N_L (Telecomunicații) | 7,26 x 10^-3 |
| N_i (Telecomunicații) | 2,13 x 10^-1 |
| N_Da (Telecomunicații) | 1,13 x 10^-2 |
| Simbol | Z_1 | Z_2 | Z_3 | Z_4 |
| R_A | X | |||
| R_B | X | X | X | |
| R_C | X | X | ||
| R_M | X | X | ||
| R_U(Linie electrică ) | X | X | X | |
| R_V(Linie electrică) | X | X | X | |
| R_W(Linie electrică) | X | X | ||
| R_Z(Linie electrică) | X | X | ||
| R_U(Linie de telecomunicații) | X | X | X | |
| R_V(Linie de telecomunicații) | X | X | X | |
| R_W(Linie de telecomunicații) | X | X | ||
| R_Z(Linie de telecomunicații) | X | X |
| Probabilitate | Z_1 | Z_2 | Z_3 | Z_4 |
| P_A | 1 | - | ||
| P_B | - | 1 | ||
| P_C (Rețea electrică) | - | 1 | ||
| P_C (Sistem de telecomunicații) | - | 1 | ||
| P_C | - | 1 | ||
| P_M(Rețea electrică) | - | 0,75 | ||
| P_M(Sistem de telecomunicații) | - | 0,009 | ||
| P_M | - | 0,752 | ||
| P_U(Linie electrică) | - | 0,2 | ||
| P_V(Linie electrică) | - | 0,2 | ||
| P_W(Linie electrică) | - | 0,2 | ||
| P_Z(Linie electrică) | - | 0,008 | ||
| P_U(Linie de telecomunicații) | - | 0,8 | ||
| P_V(Linie de telecomunicații) | - | 0,8 | ||
| P_W(Linie de telecomunicații) | - | 0,8 | ||
| P_Z(Linie de telecomunicații) | - | 0,04 | ||
| Simbol | Z_1 | Z_2 | Z_3 | Z_4 | Structură |
| R_A | 0,009 | 0,009 | |||
| R_B | 42,7 | 0,157 | 0,022 | 44,01 | |
| R_C | 8,98 | 8,98 | 8,98 | ||
| R_M | 85,2 | 85,2 | 85,2 | ||
| R_U(Linie electrică) | ≈ 0 | ≈ 0 | ≈ 0 | ≈ 0 | |
| R_V(Linie electrică) | 0,25 | ≈ 0 | ≈ 0 | 0,26 | |
| R_W(Linie electrică) | 0,053 | 0,053 | 0,053 | ||
| R_Z(Linie electrică) | 0,055 | 0,055 | 0,055 | ||
| R_U(Linie de telecomunicații) | ≈ 0 | ≈ 0 | ≈ 0 | ≈ 0 | |
| R_V(Linie de telecomunicații) | 7,05 | 0,026 | 0,004 | 7,278 | |
| R_W(Linie de telecomunicații) | 1,48 | 1,48 | 1,48 | ||
| R_Z(Linie de telecomunicații) | 0,825 | 0,825 | 0,825 | ||
| TOTAL | 0,009 | 50 | 96,8 | 96,62 | 243,4 |
| Simbol | Z_1 | Z_2 | Z_3 | Z_4 | Structură |
| R_D | 0,009 | 42,7 | 9,14 | 9,02 | 53,02 |
| R_I | 0 | 7,3 | 87,66 | 87,6 | 95,13 |
| TOTAL | 0,009 | 50 | 96,8 | 96,62 | 243,4 |
| R_S | 0,009 | 0 | ≈ 0 | ≈ 0 | 0,009 |
| R_F | 0 | 50 | 0,2 | 0,026 | 50,22 |
| R_O | 0 | 0 | 96, | 96,6 | 193,2 |
| TOTAL | 0,009 | 50 | 96,8 | 96,62 | 243,4 |
| Probabilitate | Z_1 | Z_2 | Z_3 | Z_4 |
| P_A | 1 | - | ||
| P_B | - | 0,02 | ||
| P_C (Rețea electrică) | - | 0,005 | ||
| P_C (Sistem de telecomunicații ) | - | 0,005 | ||
| P_C | - | 0,001 99 | ||
| P_M(Rețea electrică) | - | 0,000 1 | ||
| P_M(Sistem de telecomunicații) | - | 0,000 1 | ||
| P_M | - | 0,0 002 | ||
| P_U (Linie electrică ) | - | 0,005 | ||
| P_V (Linie electrică) | - | 0,005 | ||
| P_W (Linie electrică) | - | 0,005 | ||
| P_Z (Linie electrică) | - | 0,005 | ||
| P_U (Linie de telecomunicații) | - | 0,005 | ||
| P_V (Linie de telecomunicații) | - | 0,005 | ||
| P_W (Linie de telecomunicații) | - | 0,005 | ||
| P_Z (Linie de telecomunicații) | - | 0,005 | ||
| Probabilitate | Z_1 | Z_2 | Z_3 | Z_4 |
| P_A | 1 | - | ||
| P_B | - | 0,02 | ||
| P_C (Rețea electrică) | - | 0,001 | ||
| P_C (Sistem de telecomunicații ) | - | 0,001 | ||
| P_C | - | 0,002 | ||
| P_M (Rețea electrică) | - | 0,001 | ||
| P_M (Sistem de telecomunicații) | - | 0,001 | ||
| P_M | - | 0,002 | ||
| P_U (Linie electrică ) | - | 0,001 | ||
| P_V (Linie electrică) | - | 0,001 | ||
| P_W (Linie electrică) | - | 0,001 | ||
| P_Z (Linie electrică) | - | 0,001 | ||
| P_U (Linie de telecomunicație) | - | 0,001 | ||
| P_V Linie de telecomunicație) | - | 0,001 | ||
| P_W (Linie de telecomunicație) | - | 0,001 | ||
| P_Z (Linie de telecomunicație) | - | 0,001 | ||
| Probabilitate | Z_1 | Z_2 | Z_3 | Z_4 |
| P_A | 1 | - | ||
| P_B | - | 0,02 | ||
| P_C (Rețea electrică) | - | 0,002 | ||
| P_C (Sistem de telecomunicații) | - | 0,002 | ||
| P_C | - | 0,004 | ||
| P_M(Rețea electrică) | - | 0,000 1 | ||
| P_M(Sistem de telecomunicații) | - | 0,000 1 | ||
| P_M | - | 0,000 2 | ||
| P_U(Linie electrică) | - | 0,002 | ||
| P_V(Linie electrică) | - | 0,002 | ||
| P_W(Linie electrică) | - | 0,002 | ||
| P_Z(Linie electrică) | - | 0,002 | ||
| P_U(Linie de telecomunicații) | - | 0,002 | ||
| P_V(Linie de telecomunicații) | - | 0,002 | ||
| P_W(Linie de telecomunicații) | - | 0,002 | ||
| P_Z(Linie de telecomunicații) | - | 0,002 | ||
| Z_1 | Z_2 | Z_3 | Z_4 | TOTAL | |
| Soluția a) | 0,009 | 0,181 | 0,263 | 0,261 | 0,714 |
| Soluția b) | 0,009 | 0,173 | 0,277 | 0,274 | 0,733 |
| Soluția c) | 0,009 | 0,175 | 0,121 | 0,118 | 0,423 |
| Simbol | Clădire B | Conținut I | Rețea de alimentare cu energie electrică A | Sistem de telecomunicații A | Total |
| Z_1 | - | - | - | - | |
| Z_2 | 70 | 6 | 3 | 0,5 | 79,5 |
| Z_3 | 2 | 0,9 | 5 | 0,5 | 8,4 |
| Z_4 | 1 | 0,1 | 0,015 | 1 | 2,1 |
| Total | 73 | 7 | 8 | 2 | 90 |
| Rată | Simbol | Valoare |
| Dobândă | i | 0,04 |
| Amortizare | a | 0,05 |
| Mentenanță | m | 0,01 |
| Simbol | Z_2 | Z_3 | Z_4 |
| R_B | 44,9 | 4,49 | 4,49 |
| R_C (Linie electrică) | 89,8 | 89,8 | 89,8 |
| R_C (Linie de telecomunicații) | 89,8 | 89,8 | 89,8 |
| R_M(Linie electrică) | 849 | 849 | 849 |
| R_M(Linie de telecomunicații) | 10,2 | 10,2 | 10,2 |
| R_V(Linie electrică) | 0,27 | 0,027 | 0,027 |
| R_W(Linie electrică) | 0,53 | 0,53 | 0,53 |
| R_Z(Linie electrică) | 0,55 | 0,55 | 0,55 |
| R_V(Linie de telecomunicații) | 7,42 | 0,74 | 0,74 |
| R_W(Linie de telecomunicații) | 14,8 | 14,8 | 14,8 |
| R_Z(Linie de telecomunicații) | 8,25 | 8,25 | 8,25 |
| Simbol | C_L(neprotejată) | C_RL (protejată) Soluția a) | C_RL(protejată) Soluția b) | C_RL(protejată) Soluția c) |
| Z_2 | 68 801 | 3 503 | 3 325 | 4 066 |
| Z_3 | 47 779 | 2 293 | 5 011 | 202 |
| Z_4 | 1 430 | 27 | 927 | 64 |
| Total | 118 010 | 5 824 | 9 262 | 4 332 |
| Măsuri de protecție | C_P | C_PM |
| SPT de clasă I | 100 000 | 10 000 |
| Sistem de detectare a incendiului | 50 000 | 5 000 |
| Ecran al zonelor Z_3 și Z_4 (w = 0,5) | 100 000 | 10 000 |
| Ecran al zonelor Z_3 și Z_4 (w = 0,1) | 110 000 | 11 000 |
| 1,5x SPD pe rețeaua electrică | 20 000 | 2 000 |
| 2x SPD pe rețeaua electrică | 24 000 | 2 400 |
| 3x SPD pe rețeaua electrică | 30 000 | 3 000 |
| 1,5x SPD pe sistemul de telecomunicații | 10 000 | 1 000 |
| 2x SPD pe sistemul de telecomunicații | 12 000 | 2 000 |
| 3x SPD pe sistemul de telecomunicații | 15 000 | 1 500 |
| Soluția a) | 84 186 |
| Soluția b) | 89 248 |
| Soluția c) | 84 078 |
| Parametru | Comentariu | Simbol | Valoare |
| Dimensiuni (m) | - | L_b x W_b x H_b | 30 x 20 x 20 |
| Factor de amplasare | Izolată | C_d | 1 |
| SPT | Fără | P_b | 1 |
| Densitate de trăsnete la sol | 1/kmp/an | N_g | 4 |
| Parametru | Comentariu | Simbol | Valoare |
| Tipul suprafeței planșeului | Lemn | r_u | 10^-5 |
| Risc de incendiu | Variabil | r_f | - |
| Pericol special | Fără | h_z | 1 |
| Protecție împotriva incendiului | Fără | r_p | 1 |
| Protecție împotriva șocurilor electrice | Fără | - | - |
| Rețea electrică interioară de alimentare cu energie electrică | Conectată la linia electrică de alimentare la JT | - | - |
| Sisteme telefonice interioare | Conectate la linia de telecomunicații | - | - |
| Pierderi prin tensiunile de atingere și de pas (corespunzătoare lui R_1) | Da | L_t | 10^-4 |
| Pierderi prin avarii fizice (corespunzătoare lui R_1) | Da | L_f | 10^-1 |
| Parametru | Comentariu | Simbol | Valoare |
| Rezistivitate a solului | Ωm | rho | 250 |
| Lungime (m) | - | L_c | 200 |
| Înălțime (m) | Îngropată | - | - |
| Transformator ÎT/JT | Fără | C_t | 1 |
| Factor de amplasare a liniei | Înconjurată de obiecte mai mici | C_d | 0,5 |
| Factor de mediu al liniei | Suburban | C_e | 0,5 |
| Ecranul liniei | Neecranată | P_LD | 1 |
| P_LI | 0,4 | ||
| Tensiune de ținere a echipamentului U_w | U_w = 2,5 kV | K_S4 | 0,6 |
| Protecție cu SPD coordonate | Fără | P_SPD | 1 |
| Extremitate “a” a liniei, dimensiunile structurii (m) | Fără | L_a x W_a x H_a | - |
| Parametru | Comentariu | Simbol | Valoare |
| Rezistivitate a solului | (Ωm) | rho | 250 |
| Lungime (m) | - | L_c | 100 |
| Înălțime (m) | Îngropată | - | - |
| Factor de amplasare a liniei | Înconjurată de obiecte mai mici | C_d | 0,5 |
| Factor de mediu al liniei | Suburban | C_e | 0,5 |
| Ecranul liniei | Fără | P_LD | 1 |
| P_LI | 1 | ||
| Tensiune de ținere a echipamentului U_w | U_w = 1,5 kV | k_s4 | 1 |
| Protecție cu SPD coordonate | Fără | P_SPD | 1 |
| Extremitate “a” a liniei, dimensiunile structurii (m) | Fără | (L_a x W_a x H_a) | - |
| Risc de incendiu | Înălțime m | Clasa SPT | Protecție împotriva incendiului | R_1 (x10^-5) | Structură protejată |
| Redus | 20 | - | - | 0,77 | x |
| Normal | - | - | 7,7 | Nu | |
| III | - | 0,74 | x | ||
| IV | (2) | 0,73 | x | ||
| Ridicat | - | - | 77 | Nu | |
| II | (3) | 0,74 | x | ||
| I | - | 1,49 | Nu | ||
| I | (1) | 0,74 | x | ||
| Redus | 40 | - | - | 2,33 | Nu |
| - | (3) | 0,46 | x | ||
| IV | - | 0,46 | x | ||
| Normal | - | - | 23,3 | Nu | |
| IV | (3) | 0,93 | x | ||
| I | - | 0,46 | x | ||
| Ridicat | - | - | 233 | Nu | |
| I | (3) | 0,93 | X | ||
| (1) Extinctoare(2) Hidranți(3) Alarmă automată | |||||
Anexa 8.1
(*) Protecție împotriva unui contact neintenționat cu o rezistență de limitare a curentului la 3,5 mA
T - electrod de pământ supus încercării, deconectat de la toate sursele de alimentare T_1 - electrod de pământ auxiliar T_2 - al doilea electrod de pământ auxiliar X - poziție alternativă a lui T_2 pentru măsurare de verificare Y - poziție alternativă următoare a lui T_2 pentru altă măsurare de verificare
